无锡八孔薄连接板采购：大小孔分组报价，哪些复核仍要整件完成？

2026-10-26 案例分享

【本文摘要】这款八孔薄连接板有不同大小的孔组。加工报价可以分组列项，成品接收却不能只把两份孔记录相加，还应确认各组相对轮廓的位置、方向、薄板状态与边缘交接。无锡精密加工厂依据受控模型提出结构分析和工程建议，不将其写成本站已完成的订单；客户及项目识别信息保密，生成图非实际成品实拍。

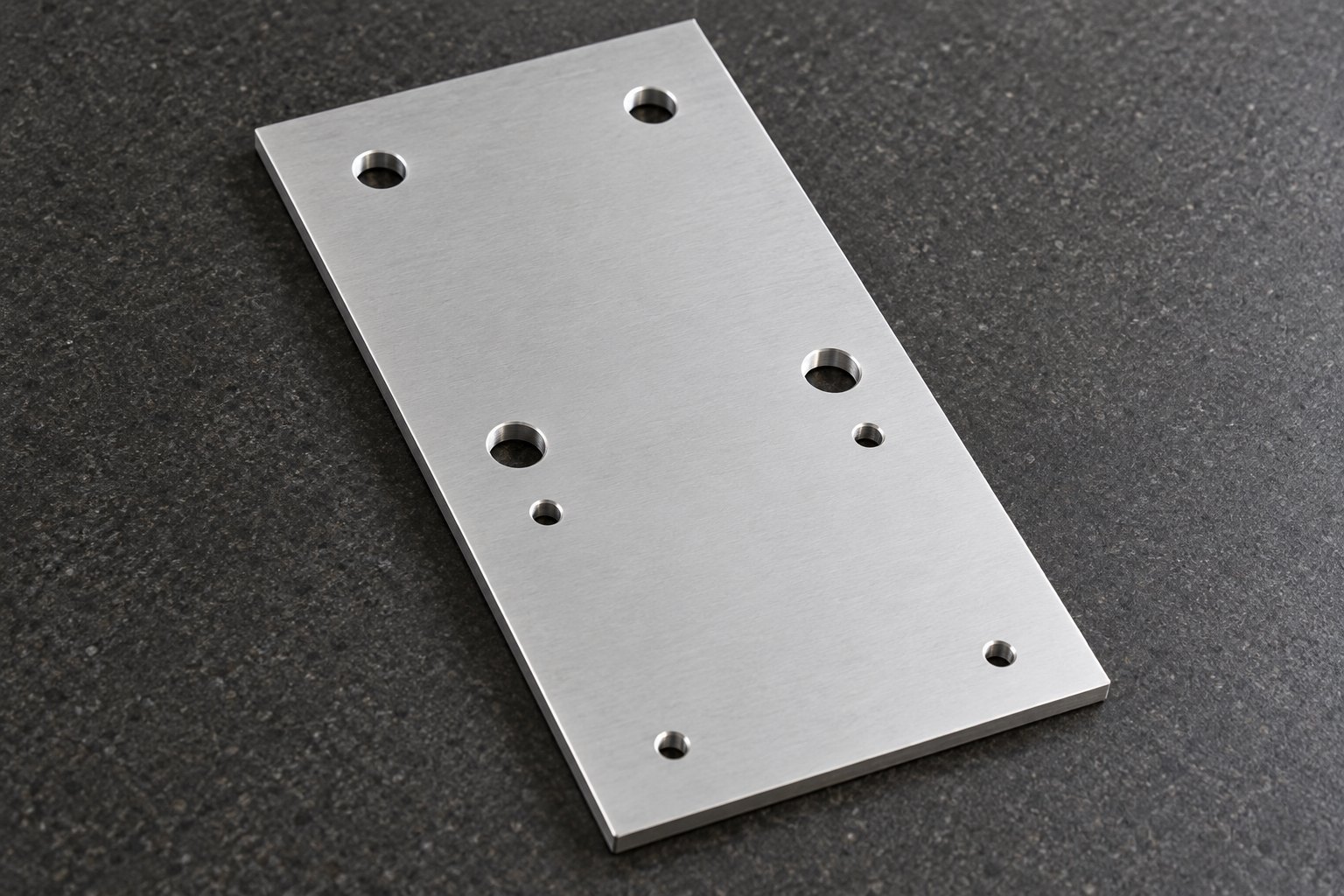

实际导入的模型为平直矩形薄板，名义包络约46×2×80毫米，板上可见八个圆形通孔。孔分为两列，上部和中部可见较大孔，中下部还有较小孔组；模型没有可见折角或长槽。[来源：受控STEP模型名义几何及多视图核对]

上述尺寸仅表示模型名义外形，不作为生产实测、公差、材料与表面处理证明。孔的具体用途与是否有螺纹应按受控资料确认，不能由图中孔口阴影或文件名称认定。

采购面对的选择是：只购买分组开孔工作，还是要求加工方交付完成整件复核的薄板。若多组孔与不同配套件相连，就需要工程人员说明这些接口如何共同定位；本文不据板形外观认定其所属设备或功能。

其余尺寸、公差和工艺要求按受控图纸与试制评审确认。表中不把建议工艺混成既知事实，也不以名义孔口大小推定配合或接收等级。

不同孔组可能需要不同的刀具、接近方式或修边安排，分项列价便于说明工作内容，但不能因此切断它们相对外轮廓的关系。如果每组按各自方向记录，采购还需要知道它们是否对应同一受控基准。

建议询价时同时提供整件接收问题：哪些面用于支撑、正反方向怎样确认、各组检查结果如何放到同一状态下解释。具体检查项目由工程要求确定，不在文章中自行增加统一公差或强制抽查比例。

本件模型厚度方向较薄，孔组分布在不同高向位置。加工和复核方案可先关注每组孔附近的支撑区域，说明局部压紧或工具接触时如何避免将状态变化误认为原有几何。

吴宝海等2021年综述摘要讨论装夹对弱刚性零件加工变形与振动的影响。来源：吴宝海等，《机械工程学报》，2021。这里只用作定性评审背景，不推导本件变形数值或具体工艺参数。

本公司的工程建议是让加工方说明分组开孔时如何维持方向对应，处理完成后怎样释放支撑并核对整件。需要辅助背衬时，还应交代它的接触与移除方式；这些是待评审措施，不代表模型已经经历了相应生产过程。

较小孔的工具进入空间、孔口修整与观察方式，可能和较大孔不同。应按实际资料说明各组需要处理什么、如何确认，而不是将“八孔去毛刺”作为没有位置区分的通用工作。

孔口与板外边缘同样是不同区域。若某一面用于接触或定位，应明确处理后是否需要保留该面状态，不能为了外观统一擅自扩大倒角或磨边。具体边缘要求由技术资料确认，生成图不作为外观样板。

采购可要求供应商把分组孔口复核与整件取放检查分开说明。单个孔能通过配套件，并不能自然说明孔组间关系、轮廓方向和板面状态都符合需要；应按已确认项目复核，而非用一种方便操作覆盖全部要求。

这些是本件所需能力及核验办法，不等于本站已证明拥有全部设备、特定精度或完成本订单。采购可结合本件要求验证候选方的解释和资料对应能力。

建议把大孔组、小孔组、外形、边缘处理、整件复核与包装分列，并说明哪些已含、哪些需要采购方另行组织。即使多个工序由不同单位完成，仍需明确整件状态由谁汇总说明、按什么条件批准交接。

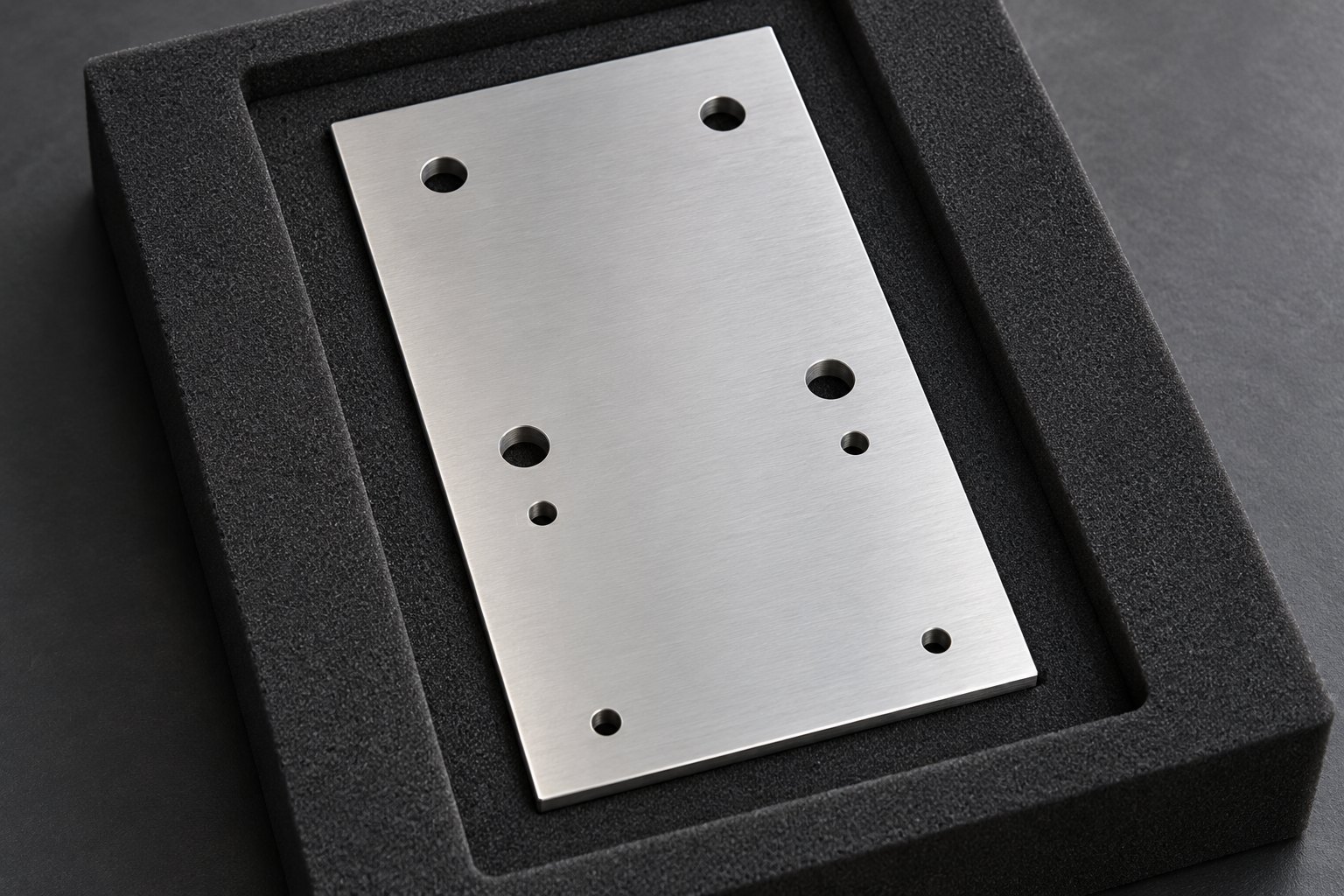

无锡精密加工厂建议收货先核对身份与孔组方向，再按约定状态检查相关项目。包装不能只隔开零件而让板面持续受压；可讨论平托或分片保护，但应结合实际运输、领用方式选择，不能凭泡棉存在就判断充分。

当两家报价分别按孔组与按完整件列项，应先统一剩余工作和接收范围，再比较费用。分组计价可以保留，成品判断却应回到整件；只有解释清楚两者之间的连接，报价差异才有采购意义。

仍需看记录是否覆盖孔组关联、方向和接收状态，单项数量不能代替完整范围。

不能推定。螺纹、配合与用途按受控技术资料确认，不凭外观判断。

可以评审分工，但需说明工序交接与统一定位依据，保留整件复核安排。

需按约定接收状态确认，不能把包装造成的受压外观代替自由状态判断。

不能。图片是依据模型生成的结构展示，非成品实拍，不提供材料或质量证明。

· 本轮受控STEP模型及多视图核对：用于名义几何与可见孔组事实，原始文件和识别信息保密。

· 吴宝海、郑志阳等：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》2021，57(17)：21—34；已核实官方题录和摘要，仅作定性背景。
