无锡凹背多孔底板采购：正面孔数相同，为什么还要核对背腔和侧孔？

2026-10-24 案例分享

正面孔数相同，不代表两块多孔底板的供货范围相同。背面浅腔、两条相邻保留边及侧向小孔，会改变支承、换向和接收时要确认的对象。无锡精密加工厂依据受控模型建议：采购先对齐正反面与侧边的完整结构，再比较加工报价及复核安排。本文属于模型结构分析和工程建议，不声称本站已经完成该零件订单。

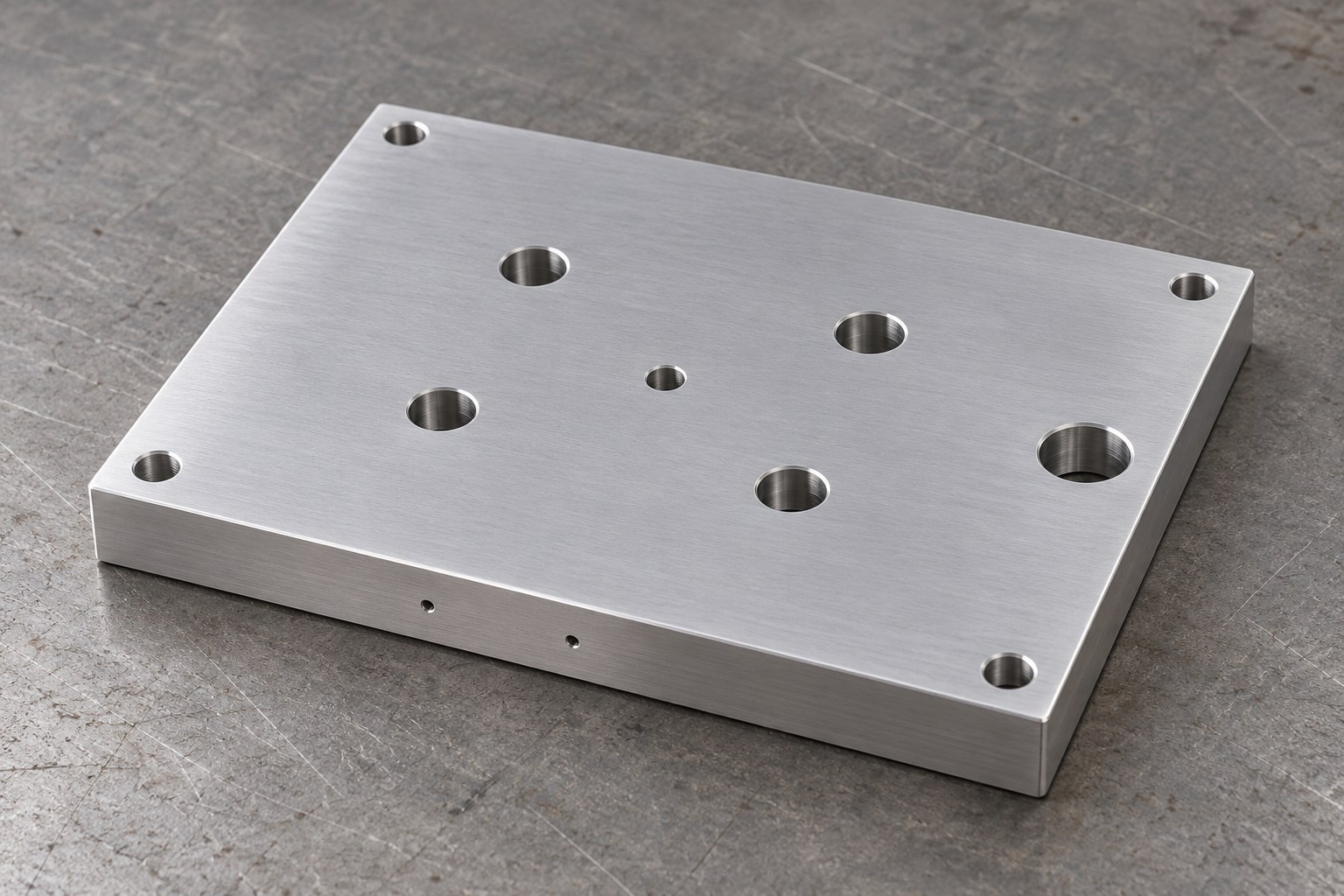

本次导入模型名义包络90×80×10毫米，呈矩形板状。正面有角部孔、内部孔组、中央孔以及靠一侧的较大孔；窄侧边可见两个小孔。背部浅腔向两侧敞开，另两条相邻边保留为较高边缘。这里的包络为模型名义几何，不是实际板厚偏差或材料证明。

采购需要判断：报价是否按一块平板上做孔计算，还是已经考虑背腔、边缘保留和侧孔。在正面照片相似的情况下，只核对孔数容易漏掉反面作业。供应商也需要知道哪些面承担安装接触，不能从“底板”称呼直接推定本单功能。

以上为实际多视图核对的模型线索。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：本次受控模型，原件及内部编号保密。]

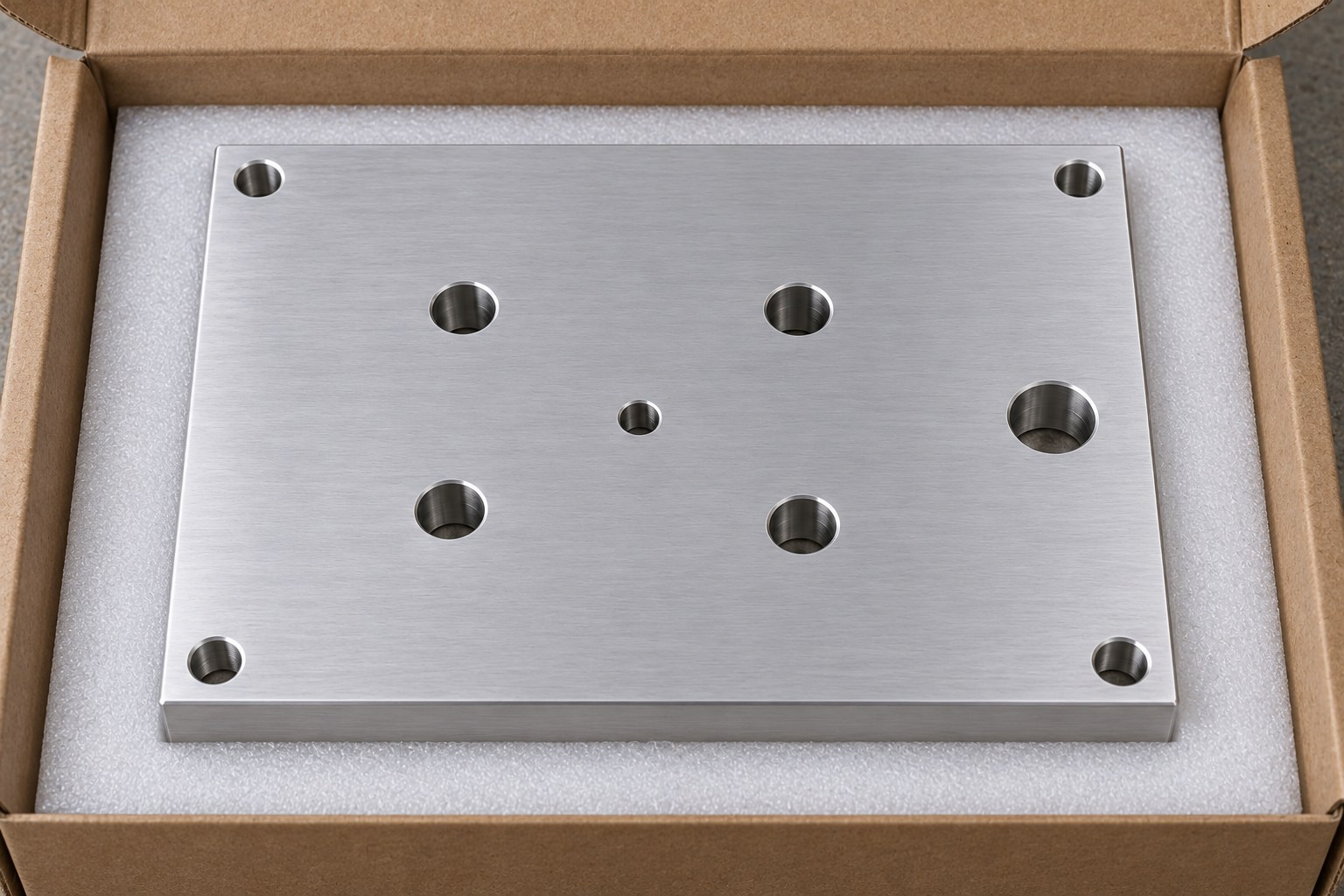

一份报价写“外形及孔加工”，并不能自然证明背腔已经包含。建议采购将正面、背腔、保留边和侧孔分开核对，并说明是否包含边缘修整、释放后复核以及包装。可以由供应商整件报价，但其范围必须可追问、可对应，不能依赖口头默认。

若保留边用于接触，接触区域应由项目资料明确；若浅腔只用于避让，也需要说明相关配合对象。功能不同，重点复核对象可能不同。本文不将生成图中的金属颜色当作材料依据，也不从腔体外形补写减重效果、承载性能或具体设备用途。

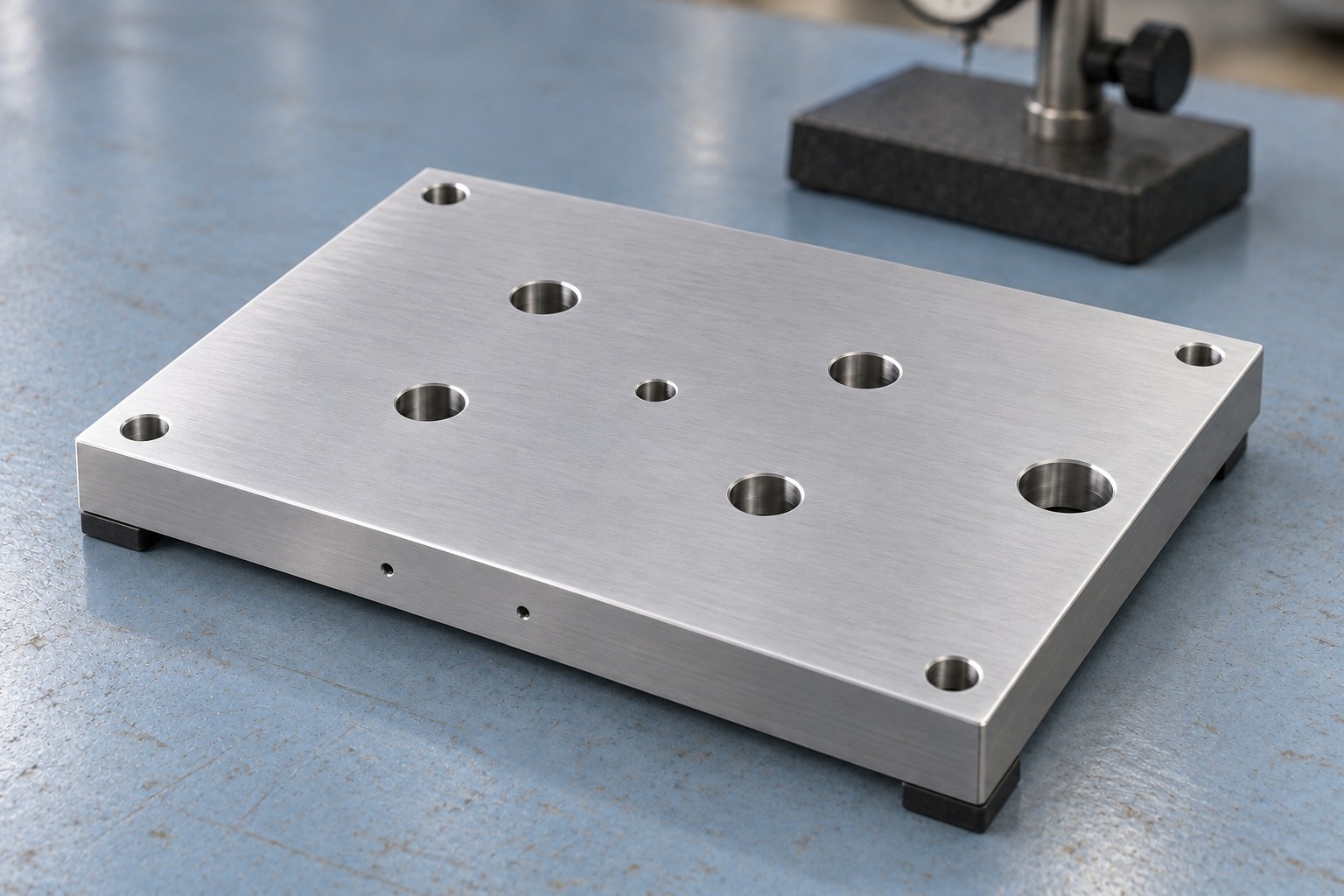

带浅腔的背面不适合不加区分地当成完整平面支承。建议工程评审标出保留边、腔面和孔组在换向时如何接触，说明哪些区域可支承，哪些区域需要避让。夹持方案应结合本单材料、几何和要求确认，不能仅凭模型认定某种工装已经有效。

复核建议区分夹紧状态与释放状态。若依靠局部施力使板面贴靠后观察孔位，需要记录这种条件，不能把受约束时的结果直接当作自然状态。采购可以要求供应商解释先加工哪一面、什么时候观察整体状态、怎样把正反面记录对应到同一件，而不是替对方指定未经评审的固定路线。

侧向小孔需要换一个方向观察和加工，孔口与附近边缘的整理也不能只靠正面外观确认。建议把侧孔作为独立特征列到报价回复，并核对其与背腔保留边、正面孔组的对应。不能因为生成图某一角度看不到，就把这一方向排除在工作范围外。

无锡精密加工厂的工程建议是把“完整结构确认”设为报价前节点，再根据要求约定首件检查。若供应商将背腔或侧孔另计，应说明后续交接对象和再次定位责任；若包含整件加工，也应解释工序衔接与验证方法。本段为拟采用的评审建议，不作为本站已有设备、已执行工艺或历史质量结果的声明。

这些是采购应验证的供应商适配条件，不代表本公司已证实具备所有相应设备。能够解释并实施适用方案，比列一串泛化设备名称更便于本单评审。

GB/T 18779.1-2022官方目录主题为按规范判定符合与不符合；本文仅核实目录信息，不引用未读条文，也不给出由目录推算的平面或孔位限值。来源：全国标准信息公共服务平台，GB/T 18779.1-2022目录

回到标题，正面孔数只能帮助识别部分结构，不能代表全部任务。建议采购用完整结构清单对齐两家报价，再确认支承与复核条件。若只采购某一阶段半成品，应写清后续背腔、侧孔和接收责任；若采购成品，就不能省去反面和侧边的交付约定。生成图片不用于尺寸或质量验收。

不是。还要核对背腔、保留边、侧孔、修边及复核是否包含。

不能仅凭外形确定功能，应由项目资料确认，不据模型补写性能效果。

应先确认适用支承区域和约束状态，不能把未经约定的强制贴靠作为接收条件。

可评审分阶段采购，但需要说明再次定位、边缘处理、记录与责任的交接范围。

先让其逐面确认完整供货范围，再解释正反面支承、多方向衔接和成品接收方法。

受控模型：实际导入并多视图核对，名义几何不代表材料或生产实测，原件保密。

全国标准信息公共服务平台，GB/T 18779.1-2022目录；仅支持目录主题，不作为本件限值依据。
