无锡双短槽长板采购：四角安装孔之外，还要让加工方确认哪四项能力？

2026-10-23 案例分享

这款长板同时有四角孔、并排双短槽、背面浅凹带和侧边小孔。无锡双短槽长板采购不宜只问能否铣外形打孔，还要核对双面定位、长板支撑、侧孔衔接和接收保护四项能力。无锡精密加工厂依据受控模型提出采购核验办法，不将图纸资料写成本站已完成的加工订单，不补写实际工艺、材料和交付结果。

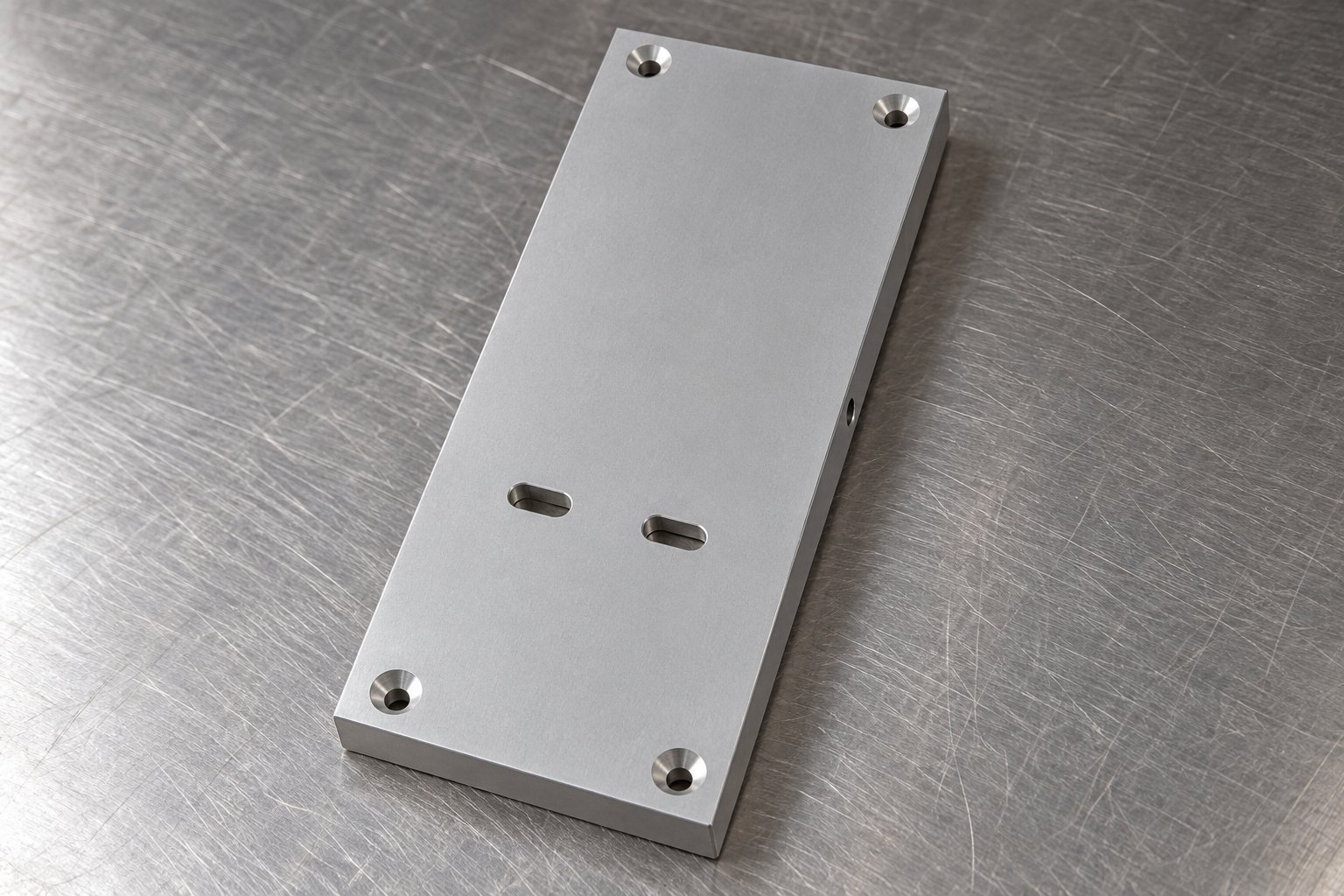

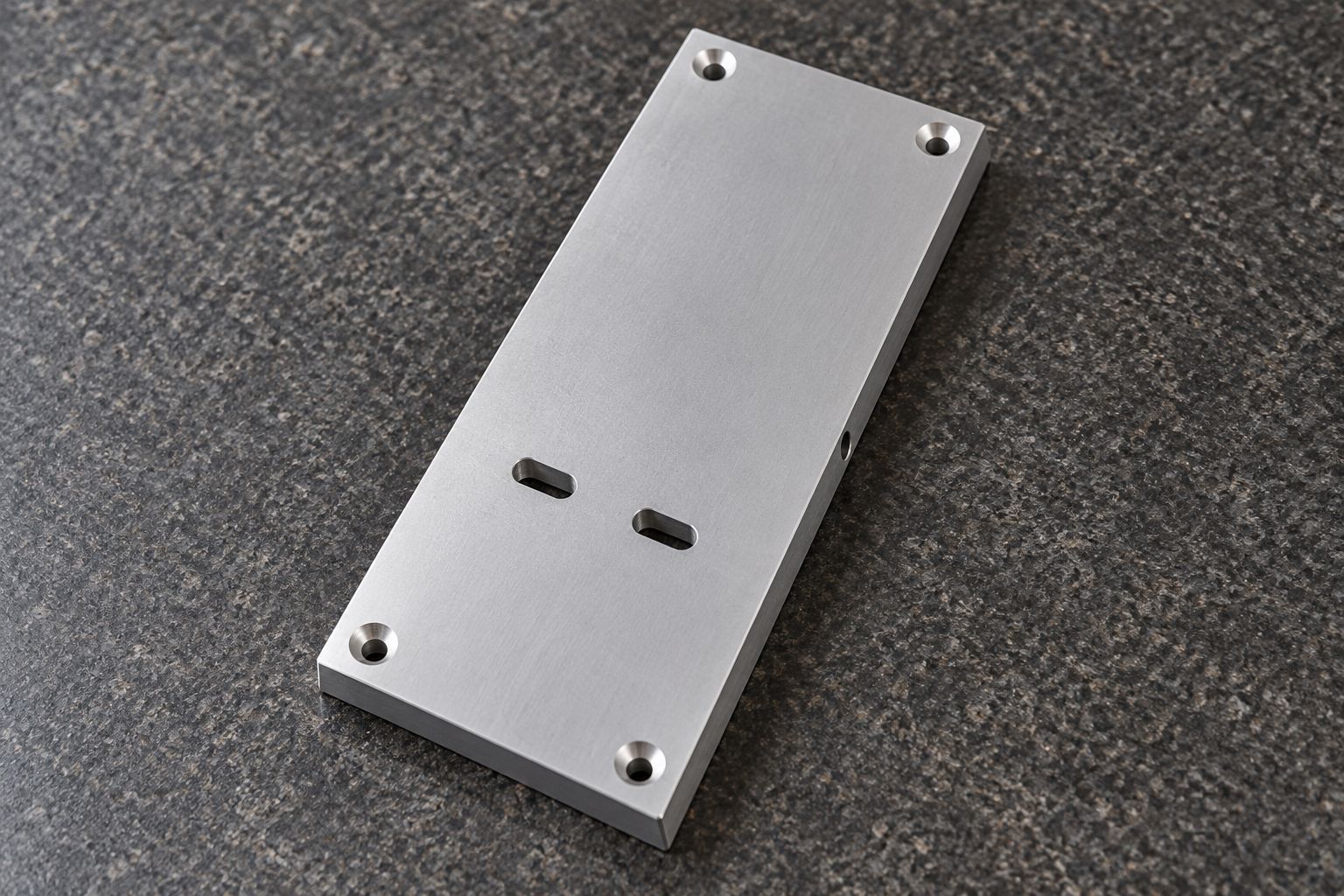

实际查看模型可见，长板外轮廓为矩形，四角圆孔在正面带锥形孔口。靠下的中段有两处横向短长圆槽，二者并排处于同一高度；背面相应区域是一条横向浅凹带。一条长侧边的中段还可看到小孔。仅展示正面，容易遗漏背面与侧边的作业内容。

如果该板用于安装或调整，短槽可能提供调整空间，四角孔可能对应固定关系，但实际用途及约束状态需由装配资料确认。采购应让技术方解释哪些区域贴合、哪些区域避让，再要求供应商说明方案如何覆盖相关特征。不能因为都位于一块板上，就假定它们能在一次装夹中完成。

来源为客户提供的受控工程模型，已实际多角度查看。包络属于模型名义几何，不是公差或生产实测。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

正面孔口与背面浅凹带不在同一面，供应商说明方案时，应能明确哪一面加工什么、翻面后依据哪些受控基准。采购若只核对四角孔数量，就无法判断双槽位置与背面去料是否一并纳入。建议把正反示意及对应复核项目写清，不依赖零件摆放方向或口头称呼。

验收时也应保持这种对应。可以在一份尺寸复核记录中管理多面项目，但要能追溯每个孔、槽和高低区域。报价应交代换面定位与复核是否包含；若供应商提出简化工序，需解释为何仍能覆盖受控关系，而不以机床轴数作为唯一理由。

长板的整体放置和双槽附近的局部支撑需要分别考虑。浅凹带使背面接触区域出现高低变化，不能随意用其底面替代原平面作为检查基准。若检查时施加装配约束，应与设计要求一致，并说明相对于自由放置观察所覆盖的项目，不能把两种状态的读数直接混用。

吴宝海等2021年综述摘要讨论了弱刚性、装夹与加工稳定性之间的定性联系，并涉及辅助支撑。本文用它解释支撑为何需要评审，不将其研究参数或结论幅度移到这块长板。来源：《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》。是否采用某种工装仍由本单方案决定。

侧边小孔与板厚、端部及正面特征存在位置关系。建议加工方解释侧向定位如何沿用受控基准、夹持时如何保护已加工表面、孔口清理从哪个方向观察。不能因为孔小，就在报价和复核记录中直接省略，也不凭模型外观判定它是螺纹孔或特定配合孔。

采购可把侧孔项目与双面项目放进同一范围表，确认是否存在分工序交接。采用外协或独立工位时，还应说明资料与方向怎样传递、异常由谁反馈。所需侧向能力需要核验，不代表供应商必须采用某一个固定设备名称；路线应服务于结果可复核，而不是为宣传复杂工艺。

无锡精密加工厂建议用本件特征逐项询问供应商：方案覆盖哪个关系、风险在哪里、准备怎样处理、采用什么方式确认。可以要求脱敏的方案说明和对应记录格式，不必索取涉及其他客户的图纸或数据。不能因为供应商不公开他人项目，就凭空为其补写能力或经历。

报价比较应包含双面、侧向、修边、复核和包装范围，并说明待确认条件。到货后按有效版本核对正反与侧边，再执行约定项目。若双槽可调而四角孔能装，也不表示所有接触关系通过；试装意见应注明覆盖了哪些观察，不覆盖的项目仍按原要求管理。

不能。双槽与其他特征的关系是独立接收项目，需按有效资料与约定方法复核。

不应由默认习惯决定。孔形、方向和具体要求依据受控资料确认，不能从模型直接补写螺纹或公差。

它增加了需要明确的去料、定位、支承及复核范围，两家是否包含这些工作，应在比较总价前澄清。

双面定位、长板支撑、侧孔衔接和接收保护，分别对应本文四项工程师检查，不只看设备名称。

不能。图片为依据模型生成的结构展示，非实拍，不代表材料、表面状态、公差或已交付结果。

客户提供受控工程模型，已实际导入多视角查看，公开不展示原图和内部图号。

吴宝海等，2021年，《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，机械工程学报57卷17期21—34页；本次核验官方检索摘要，不作为本件工艺与结果证明。
