无锡凹面支撑条采购：先比铣槽费用，还是先确认两端支承关系？

无锡凹面支撑条采购，应先明确两端凸台、凹面和孔组怎样参加装配，再比较加工费用。本案例长条一面中段凹下，保留两端凸台，凸台小孔与中段大孔轴线同向；只写铣槽加钻孔，尚不能说明完整供货范围。本文图纸来源于莱图加真实加工案例，涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示的支撑条类零件，以下分析区分模型事实与本单工程建议，不虚构既往生产措施。

从实际结构确定采购切入点

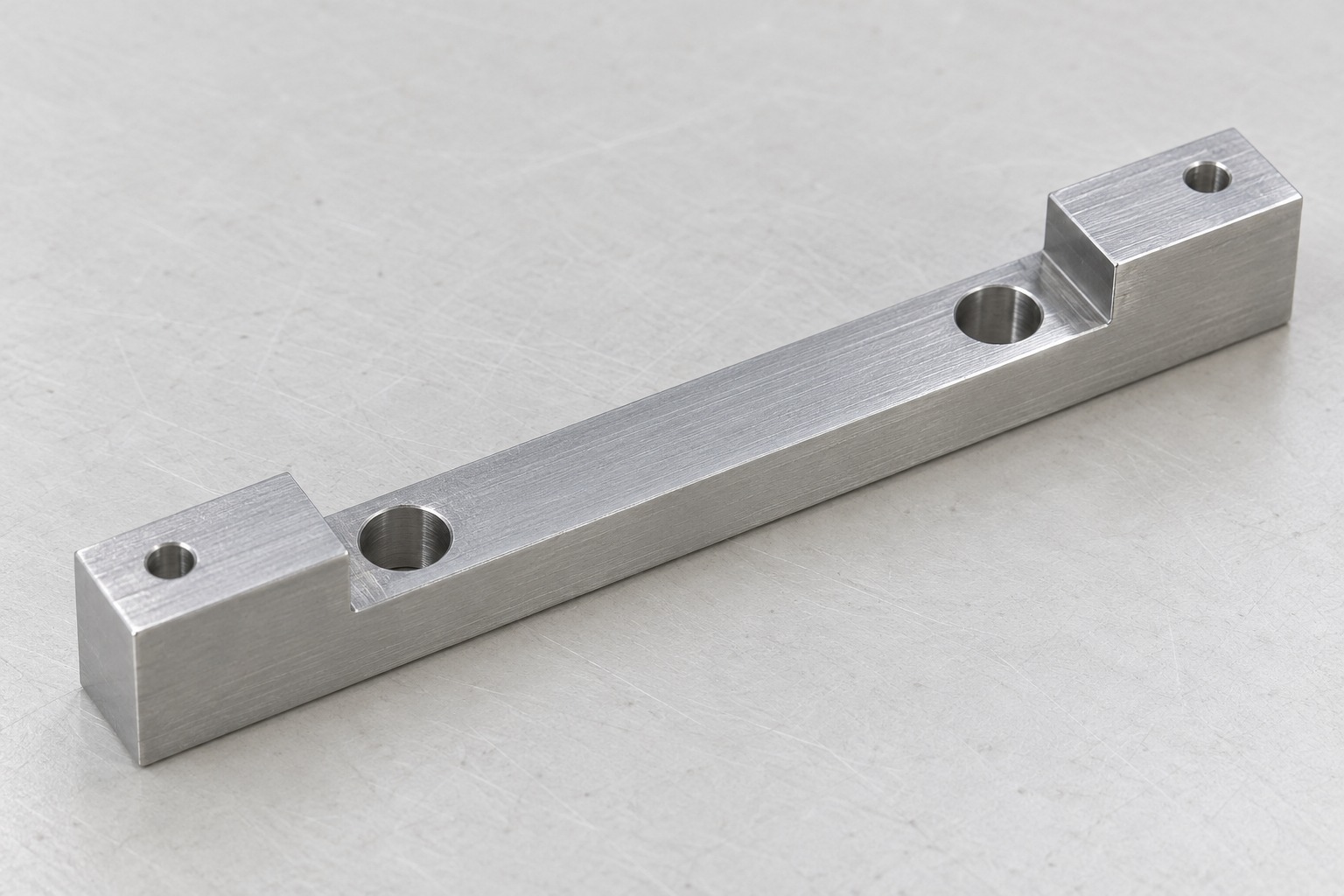

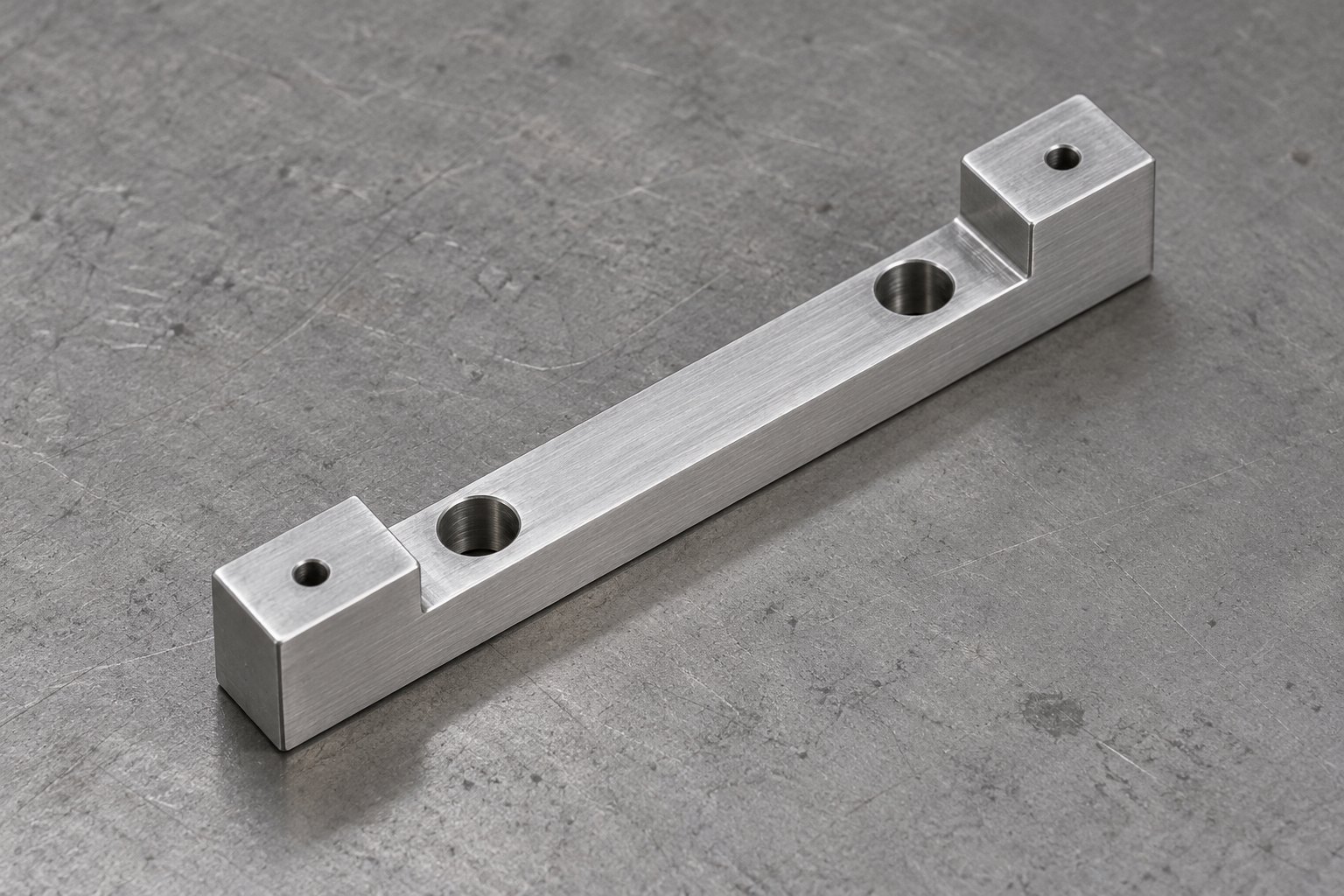

实际读取三维模型并观察正反侧面后，可确认这不是贯穿窗口，而是一面中段退让、两端保留较宽凸台的结构。长向名义包络约10×27×100毫米，属于模型几何。若两端凸台用于接触、凹面用于让位，接收时就需要同时理解这组关系；具体用途仍按本单装配资料确认，不能仅凭外形认定某行业设备。

图纸可见数据摘要

表中为实际可见模型线索，包络不是公差、材质或成品实测依据。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：客户提供工程图纸可见标注及本次模型几何读取]

难点一：两端接触条件不能由槽深代替

只确认凹面深度，不能自动说明两端凸台相对关系符合安装需要。若两端承担共同接触，采购应先让技术方明确允许的接触状态，再要求加工方解释怎样保持与复核。这里没有替图纸添加平面度数值，也不把接触功能推断写成确定用途，而是指出报价需要回答的条件问题。

从莱图加工程师角度，建议先建立可靠接触参照，再安排凹面和端台加工；也可评审其他路径，但应说明各阶段怎样支承，移除中段材料后如何复核。若报价方案只说明铣刀直径和加工时间，没有解释两端关联，采购仍难判断其是否适配。

难点二：凹面形成后怎样观察长向状态

凹面改变一侧截面，装夹时的支撑位置与可接触区域也随之变化。应评审夹持是否让中段承担不合适的受力，以及卸载后如何观察端部与中段的关系。风险分析不等于本案例曾经变形，采用哪类工装仍应由本单资料和试制评审决定。

吴宝海等2021年综述摘要讨论薄壁件装夹优化与辅助支撑，本文仅用它支持关注支承方案的定性分析，不把研究对象与本件等同，也不套用变形数值。来源：《机械工程学报》，2021年57卷17期。采购可要求加工方说明复核状态和必要工序节点，不强制指定未经过评审的智能装夹方案。

难点三：同向孔怎样覆盖不同厚区

本体孔与端台小孔轴线平行，但穿过的厚区与入口位置不同。采购应先确认每组孔相对于哪一面、哪一端进行沟通，再由受控图纸确定正式基准。不能只合计孔数，而不核对端台与中段的支承关系、孔口处理和清理范围。孔能穿入配套件，也不代表两端接触状态已确认。

建议加工方将孔组、凹面与端台关联写进方案，说明加工顺序和复核方法。若由不同协作方完成，交接应记录前序已经形成的接触面和保护要求，避免后序夹持损伤先前完成的区域。比较报价时，把这些交接和复核工作放到同一范围内，而不是只比较两道加工单价。

莱图加相关经验的边界

用户确认的真实加工数据库支持莱图加加工过本例这种中段退让、端台及同向孔组并存的结构，可作为采购讨论装夹与配套关系的背景。没有披露的历史材料、机床、参数、数量或测量结果不补写。相关经验不能免除新的图纸版本和接收条件评审，也不能替代采购对具体方案的核验。

工程师注意事项与必备加工能力

1. 接触关系：关注两端凸台与凹面的关系，需要读图和装配评审能力，按受控资料确认哪些面参加接触及复核。
2. 长向支承：关注去料后截面与夹持状态，需要支撑和工序安排能力，观察加工中、卸载及接收状态是否可比。
3. 孔组定位：关注同向孔在端台和中段的不同入口，需要稳定定位与不同深度孔加工能力，核对孔组与端面、台肩的关联。

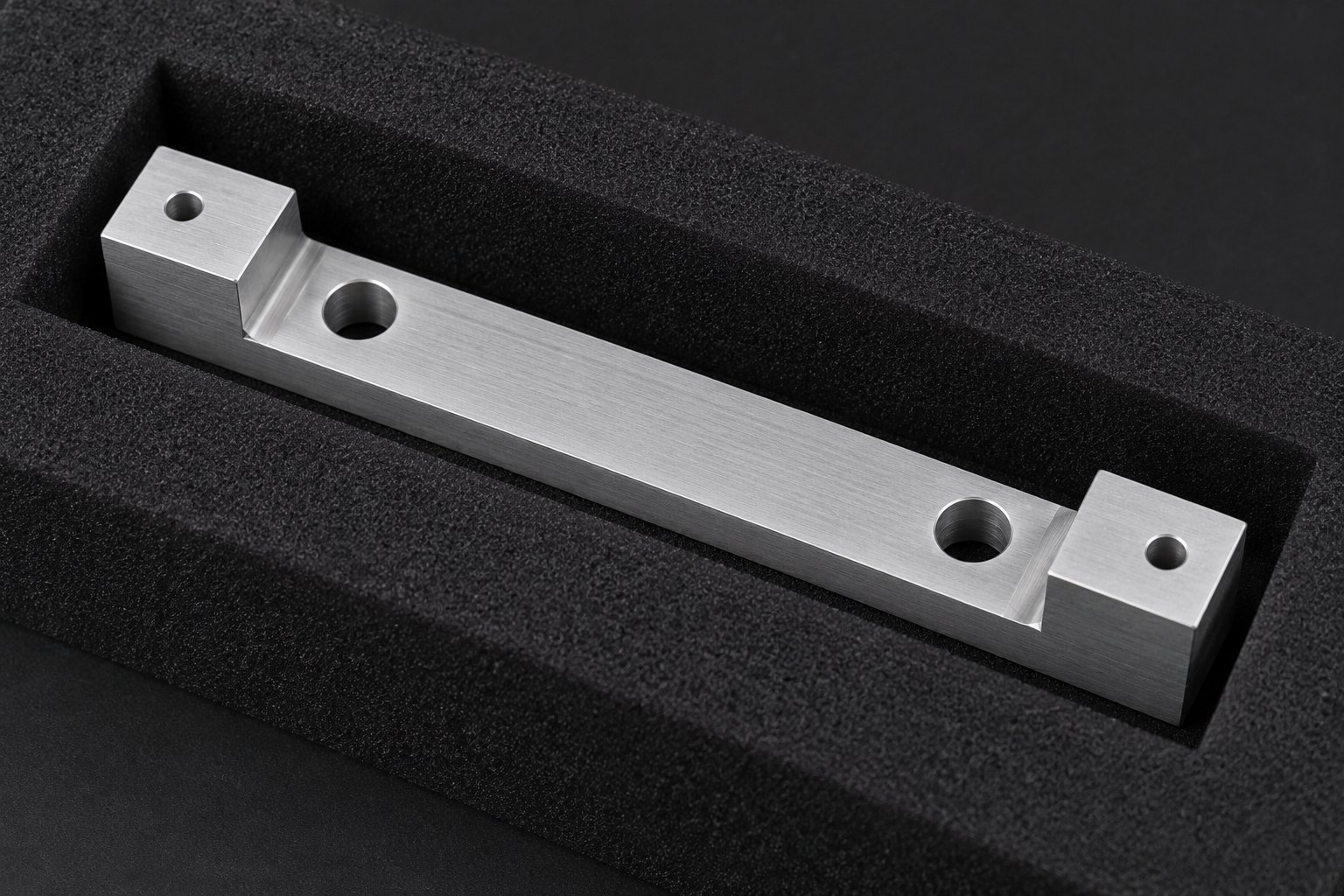

4. 边缘保护：关注凹面内角、端台和孔口，需要适配刀具、修边与包装能力，确认清理不损伤接触区，运输不让两端相互撞击。

以上条件供采购核验，不代表某项企业设备或全部能力已经通过公开材料证明。

怎样形成可比的完整报价

先让设计或使用方确认接触与让位条件，再要求加工方列出凹面、端台、同向孔组、修边、复核及包装范围。接收按相同资料进行，不能先凭外形像不像或铣槽费用多少作决定。对这款支撑条而言，两端关系和孔组如何保持，比单一铣槽费用更早影响采购判断。

常见问题

中段凹面是不是贯穿长槽？

实际模型显示为一面中段退让，不是贯穿窗口。采购应以受控资料核对完整截面。

两端能放平就说明接触满足吗？

只能说明当时观察到的状态，仍需按本单方法复核，不能直接代替受控几何要求。

孔轴同向，为什么还要分别确认？

端台与中段孔的入口、厚区和支承不同，需要分别确认加工、修边及复核范围。

10×27×100毫米能直接写入订单要求吗？

这些只是本次读取的模型名义包络，订单应依据经过确认的受控资料。

无锡凹面支撑条加工采购先问什么？

先问两端接触与中段让位要求，再问加工方怎样支承、定位和复核，随后比较相同范围内的报价。

参考来源

案例来源：莱图加真实加工数据库及本次三维模型读取，原图纸和客户信息不公开。

吴宝海等《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，2021年。已读原始期刊搜索快照摘要，仅定性引用装夹与辅助支撑，不套用具体工艺系统或参数。
