无锡双孔薄片采购：只有两个孔，验收为何还要说清支撑状态？

【本文摘要】无锡双孔薄片采购的接收条件不宜只写孔能否穿过紧固件。薄片的接触、支撑、孔口和包装状态都可能影响判断，应在比价前说明采用什么状态、依据哪些项目接收。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。文中建议用于本类结构采购评审，不代替订单约定，也不编写未知加工结果。

案例背景与采购问题

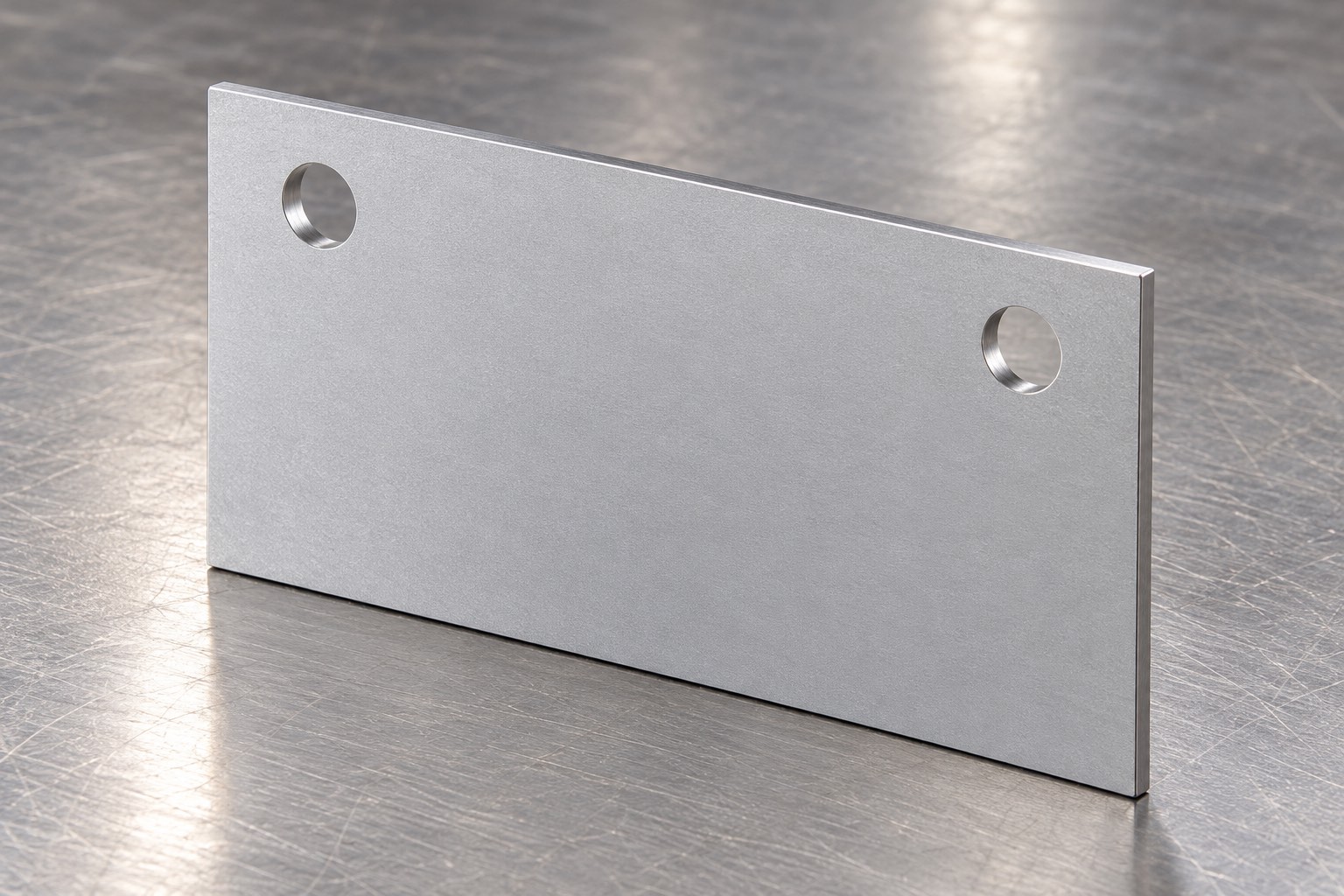

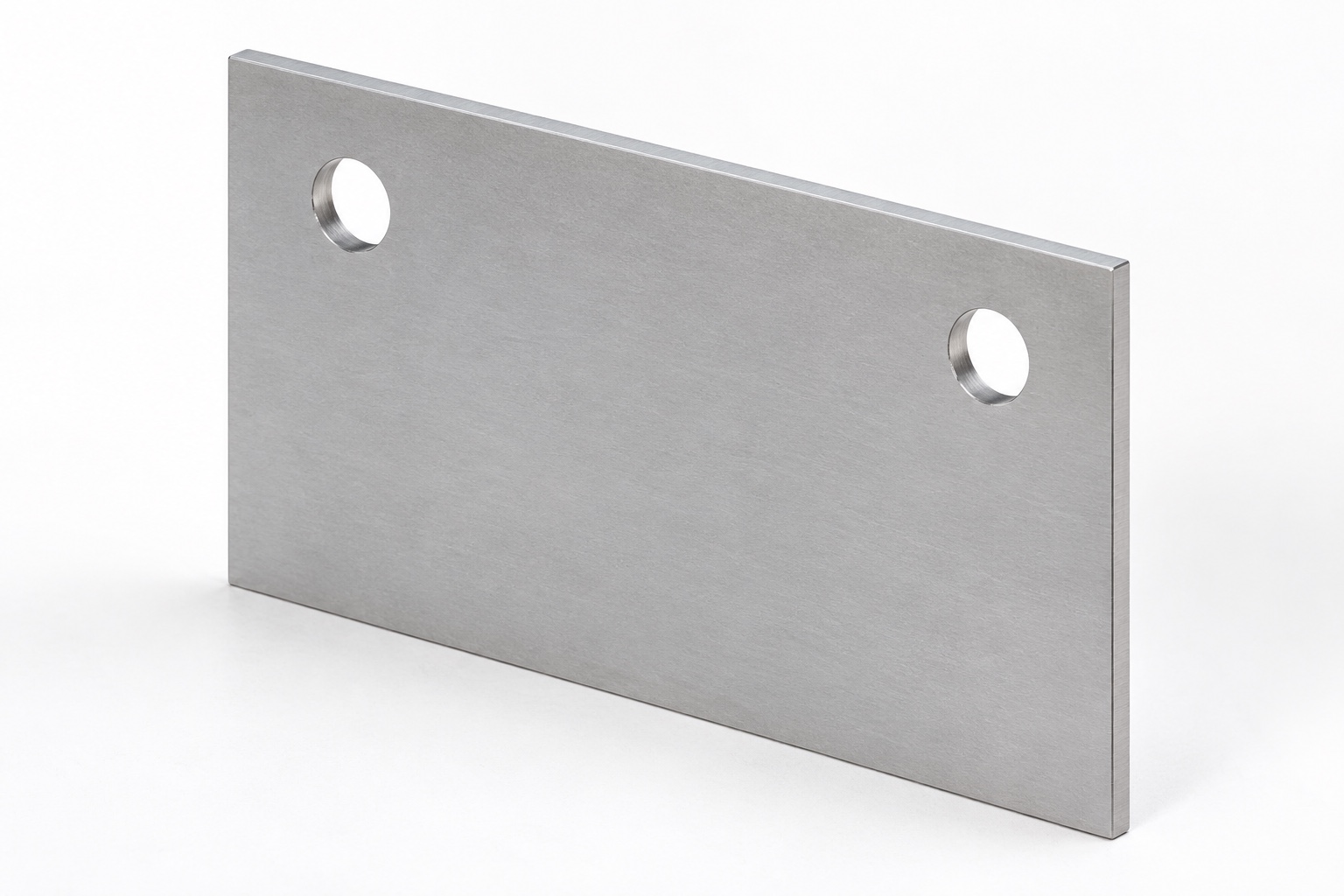

莱图加加工过本案例所示的双孔薄片类零件。实际查看模型可见，它是一个平直矩形薄片，两只圆形通孔靠近同一长边排列，没有必要给它附加复杂行业功能，采购问题已经很明确：供货双方是否用相同状态判断薄片外形与孔组。如果一方用手压平后观察，另一方把零件自由放置，两次观察并不天然可比。

图纸可见数据摘要

[来源：客户提供工程图纸可见标注及配套模型名义几何，内部核对，不公开原件。] 其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

从结构关系确定接收问题

两孔与同一侧边形成易于识别的方向。若零件需要固定在配合面上，采购应让装配方说明紧固后是否有特定接触要求，以及哪些面、边和孔承担功能；不能因为外形像挡片就认定它用于某种设备。加工方据此解释加工、复核和包装方案，采购再判断报价是否包含这些工作，而不是用“简单薄片”省略整个评审。

难点一：自由放置与装配约束不能混为一谈

从莱图加工程师评审角度，建议先把接收状态写成可执行动作：零件放在哪里，由什么区域支撑，是否施加约束，以哪个状态核对哪些项目。不能只写“放平看一下”，也不能临时用手压住就宣布通过。若订单同时需要自由状态和装配状态确认，应分别说明各自用途与记录，避免一项结果覆盖另一项。

本件的薄厚方向较小，接触方式值得关注，但不能凭模型直接断言发生了翘曲。建议供应商结合材料、加工路线和首件实际情况评审支撑方式。国内研究综述讨论了弱刚性零件装夹、辅助支撑与变形控制的关系，本文仅据其研究方向作定性参考，不套用设备或精度结论。来源：吴宝海等，《面向薄壁零件加工变形与振动控制的智能装夹技术研究进展》，《机械工程学报》，2021，出版方摘要。

难点二：孔口与支撑面可能互相影响

若接触面上残留孔口毛刺或异物，支撑可能落在局部凸起上；如果检查时用力压平，又可能掩盖这种接触差异。这是评审时应排除的因素，不是本案例已发生的缺陷。建议在复核前区分表面清洁、孔口整理与几何检查，先确认接触区域，再观察约定项目。采购应问清这些准备工作由谁完成、何时记录，避免把到货后的二次整理视为理所当然。

处理孔口时，也不宜为了看起来光滑就任意扩大边缘。具体修边方式要服从受控要求，保留孔口和板边应有关系。复核可以分正面、背面、外周三组检查，但合格条件仍按本单确认；照片只辅助说明方向，不代替对实际接触和尺寸的检查。

难点三：两孔能安装，不等于交付范围完整

如果装配允许调整，紧固件能够穿过并不能单独说明孔组关系、边缘状态和薄面状态都满足需求。建议报价时就把尺寸复核、必要试装和外观接收分开列明。试装需要配合件时，采购应提供其版本并约定责任边界，避免加工方按一个样件确认，使用方却换另一个配合件判断。

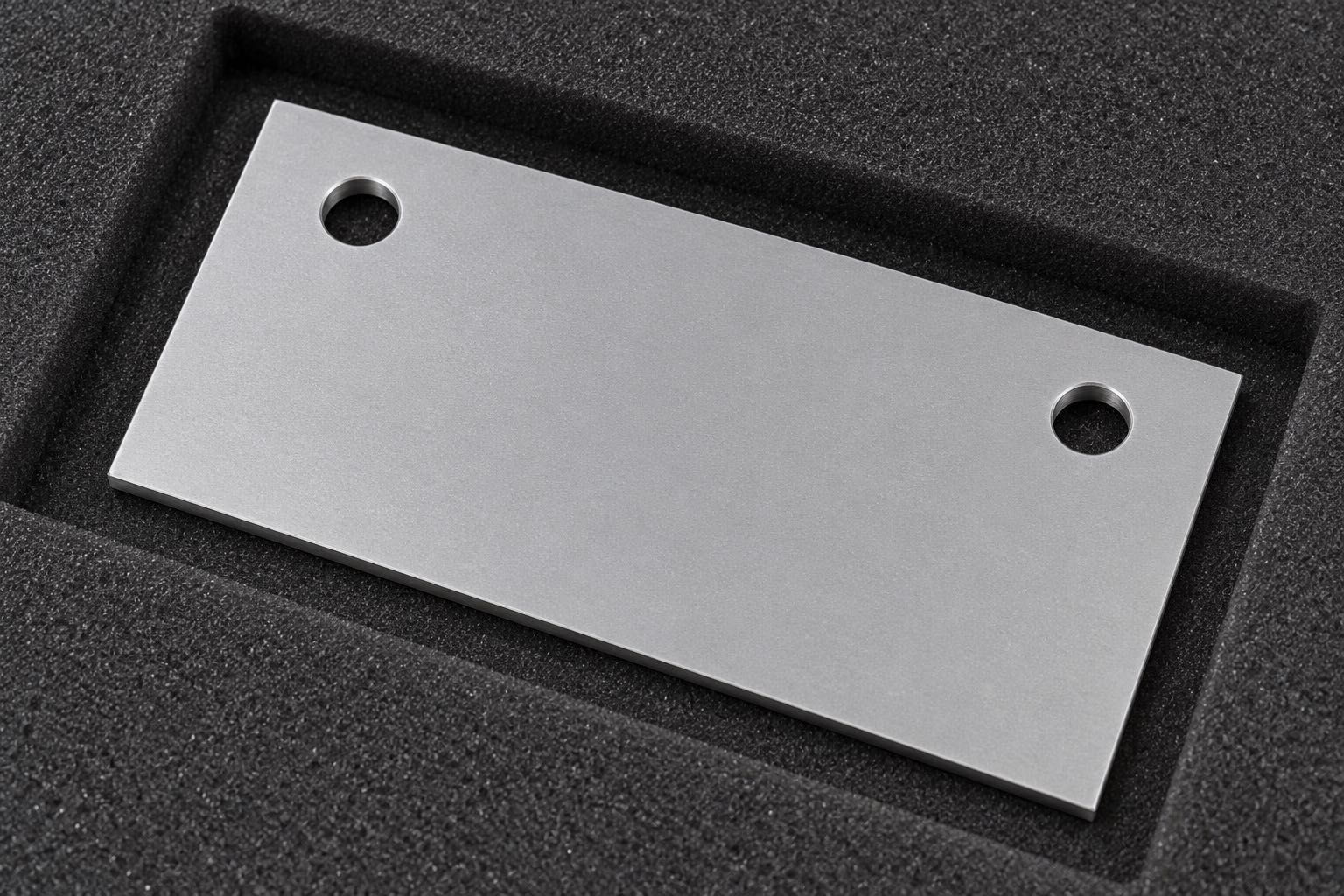

包装也应与薄片接触特点一起评审。可以比较单片隔离、平面夹护或专用浅槽等方案，但应先验证是否挤压孔边或板面，不把任意泡棉都称作有效保护。采购可通过首件包装方式确认摆放方向、层间接触和取件方法，再将同样方式写入交接清单。

工程师注意事项与必备加工能力

1. 注意支撑状态。所需能力是对薄片装夹与复核接触进行评审；采购应核对自由放置或约定约束的具体方法，并确认记录说明了状态。
2. 注意孔组与边缘关系。所需能力是同一基准下加工和复核板面特征；不能只检查两孔是否存在，首件应对应受控图纸中的相关项目。
3. 注意双面孔口。所需能力是薄边整理与可达性检查；复核应观察两面孔口和周边，确认清理过程没有擅自改变功能边界。
4. 注意包装接触。所需能力是结合薄片结构设计保护与交接方法；采购应核对接触位置、取件方式和数量版本，区分加工接收与运输异常。

验收与交付复核

到货先核对版本、数量与包装状态，再按约定方法检查实际零件。若发现差异，保留当时摆放和支撑条件，并让双方复核同一件、同一版本、同一项目；不能用不同照片角度直接判定责任。质量记录应关联实际批次，公开案例文章不能替代采购方应取得的本单资料。

采购判断总结

标题中的支撑状态，是为了使双方验收可以对照，而不是增加一项空泛要求。莱图加双孔薄片类零件的实际加工经验可用于讨论结构风险；具体供货仍应围绕本单资料确认方法、范围与交接。把这些条件说清后，两个孔的简单外形也可以形成清楚、可比较的采购方案。

常见采购问题

薄片放在桌上就能判断吗？

应先确认桌面和支撑是否符合约定。随手摆放可用于初看，不自动等于正式接收方法。

必须在夹紧状态检查吗？

不应一概规定。自由状态、约束状态或两者分别检查，由图纸、功能和订单评审确定。

无锡双孔薄片加工报价应包含哪些复核？

应写清本单约定的尺寸项目、孔口与板边状态、必要试装以及包装交接，不能用统一清单代替具体图纸。

能安装是不是就不用看边缘？

不能这样简化。试装只支持其覆盖的功能，边缘和接触状态仍按约定接收。

案例真实，图片为什么不作验收证据？

案例来源已经用户确认，但公开图片是依据模型生成的结构展示，并不是实际加工成品照片。

参考来源

· 莱图加真实加工案例资料，用户确认来源；模型名义几何与实际生产结果分开。

· 吴宝海等，2021年装夹技术研究综述；本文仅按出版方摘要的定性研究方向引用，不移植设备、参数或效果数值。
