无锡侧面双沉孔块采购：验收先看孔径，还是先确认定位面？

【本文摘要】侧面双沉孔块采购应先明确尺寸复核依托的定位面和观察方向，再分别接收孔径、台阶、位置及边缘。不能只用两个孔径数值代表整件合格。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示的多面孔块，以下借相关结构经验讨论无锡零件采购，不补写未提供的材料、工序或结果。

孔径之外还有哪些采购问题

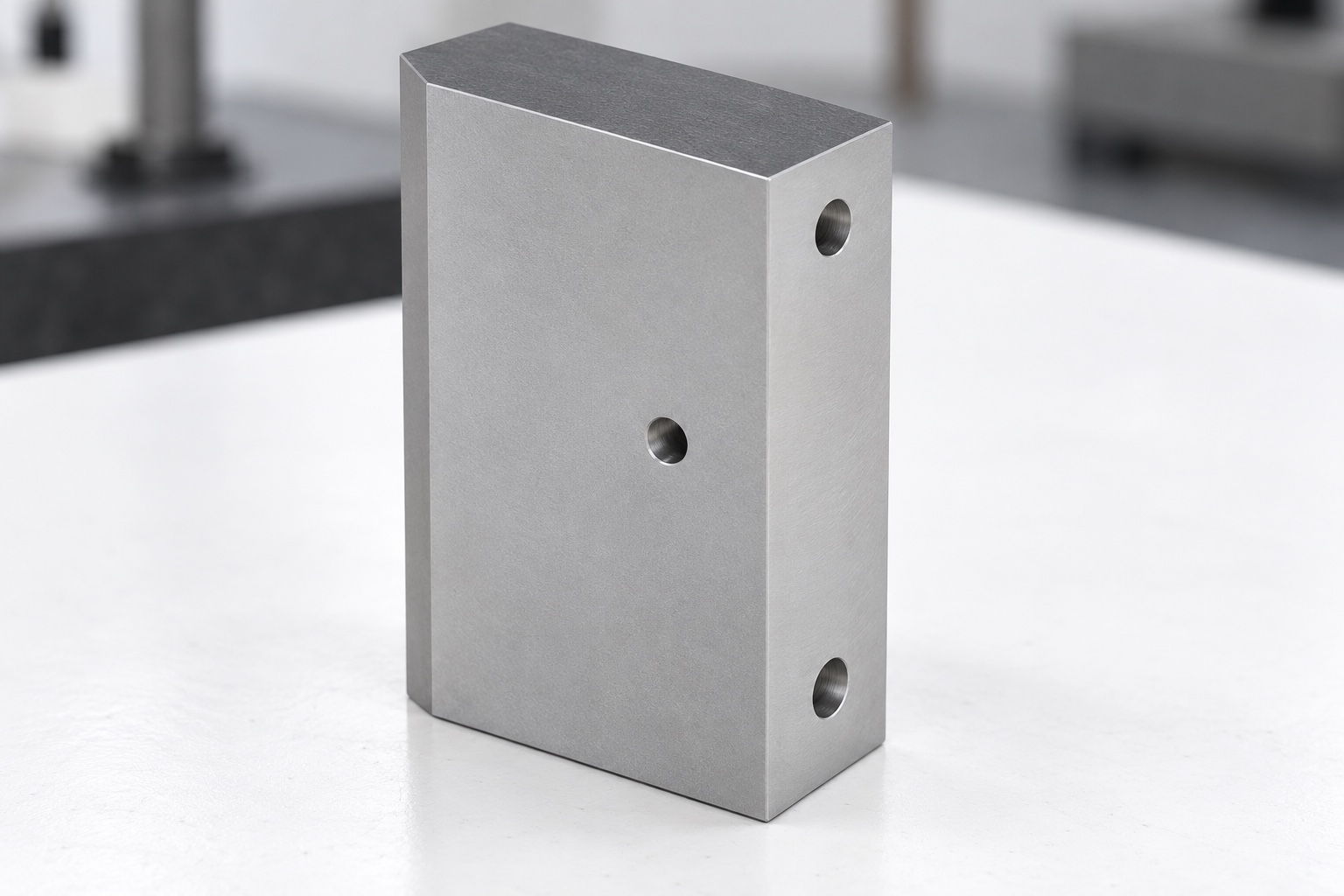

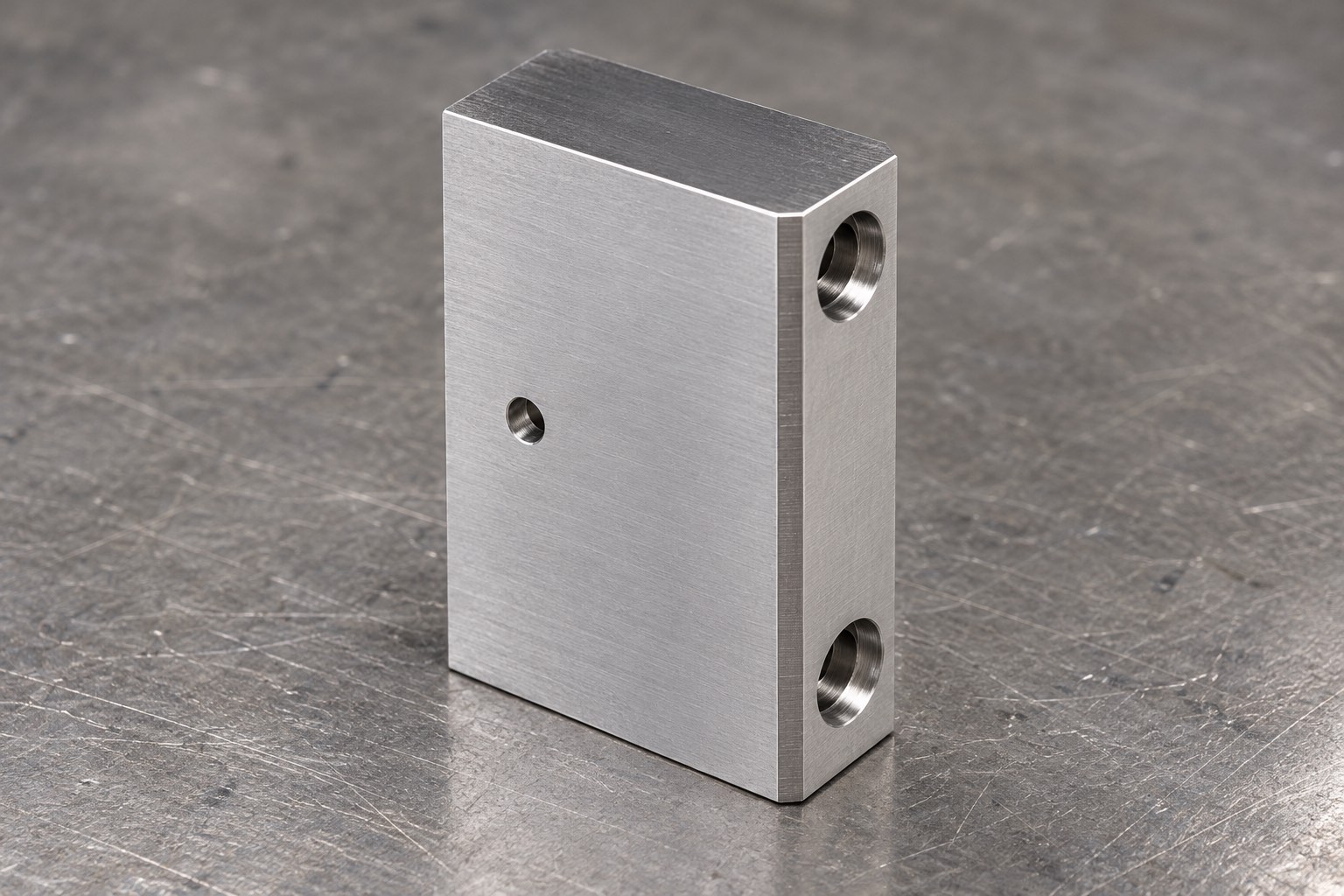

实际模型为矩形块，宽面中央有一个小孔，邻接窄面沿长向排列两个带台阶开口；相对窄面可以看到较小出口，长边局部有切角过渡。主孔和宽面小孔分布于不同面，采购若只收集孔径数据，仍不能说明不同方向的特征是否按同一受控关系检查。

本篇讨论成品接收依据，不按文件名认定其为托盘、传感器或特定设备部件。若这些孔用于紧固、连接或装配，具体关系须由工程资料确认。模型可见台阶不意味着可以自行写入标准螺钉型号、连接用途或允许偏差。

图纸可见数据摘要

以上来自实际导入模型的名义几何及可见结构，不是生产实测或材料证明。[来源：用户提供的案例模型名义几何及可见结构]。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

先确认定位面并非省掉孔径检查

先确认依据，是为了让孔径、位置与深度能够解释为同一件零件的相关记录，不是把孔径降为不重要。采购应请工程指出哪些面属于实际接触面、哪个方向定义台阶深度，以及孔组与外形之间哪些关系需要接收。

如果加工方与收货方分别从不同面建立检查起点，同一个数值可能无法直接比较。建议在首件阶段把对象和方向对应起来，提前解决解释差异。不能等批量到货后，才用各自习惯的方法争论哪一份记录正确。

难点一：多面加工的关系传递

宽面小孔和窄面台阶孔需要不同方向的接近条件。若每次装夹都只追求当前工序方便，可能难以说明不同面特征的关系怎样保持。这个风险是根据结构提出的分析，不说明本案例过去出现过加工异常。

莱图加建议先梳理接触面、方向标识和基准传递，再安排合适的加工与复核。加工方应说明换向后怎样恢复已确认关系，首件怎样验证。采购核对的是可执行方法，不应无依据地要求某种设备，也不能把“多面加工”当作已经证明精度的标签。

难点二：台阶孔不能只记录外口大小

台阶孔有外口、内孔及两者之间的肩面。只测较大开口，不能回答内部孔段和台阶深度的接收问题。若肩面参与接触，还需工程确认其对应要求，不能从展示图反射效果判断平整度或表面质量。

建议将孔段、深度起点和肩面检查对象分别明确，选择适配方法，并说明工具接近受限时如何处理。采购应核对方案是否覆盖内部，而不是强求一份通用表格列出所有数值。没有受控依据的项目不自行增设精度承诺，有歧义的项目先确认再加工。

难点三：出口和切角不应成为遗漏区

较小出口位于相对面，只看带沉孔的一侧可能忽略出口状态。长边切角又会改变部分接触范围，若简单将整条边作为支承，需评审是否符合实际几何。应把出口修边、接触保护和复核方向放在同一受控说明中，避免遗漏。

石文天等2019年论文摘要讨论切削参数、刀具及切削方式等与微切削毛刺的关系。本文只据此说明修边应结合具体加工条件，不搬用微切削试验数值，不由论文推导本件必用某种处理工艺。来源：石文天等，《中国机械工程》，2019年，摘要

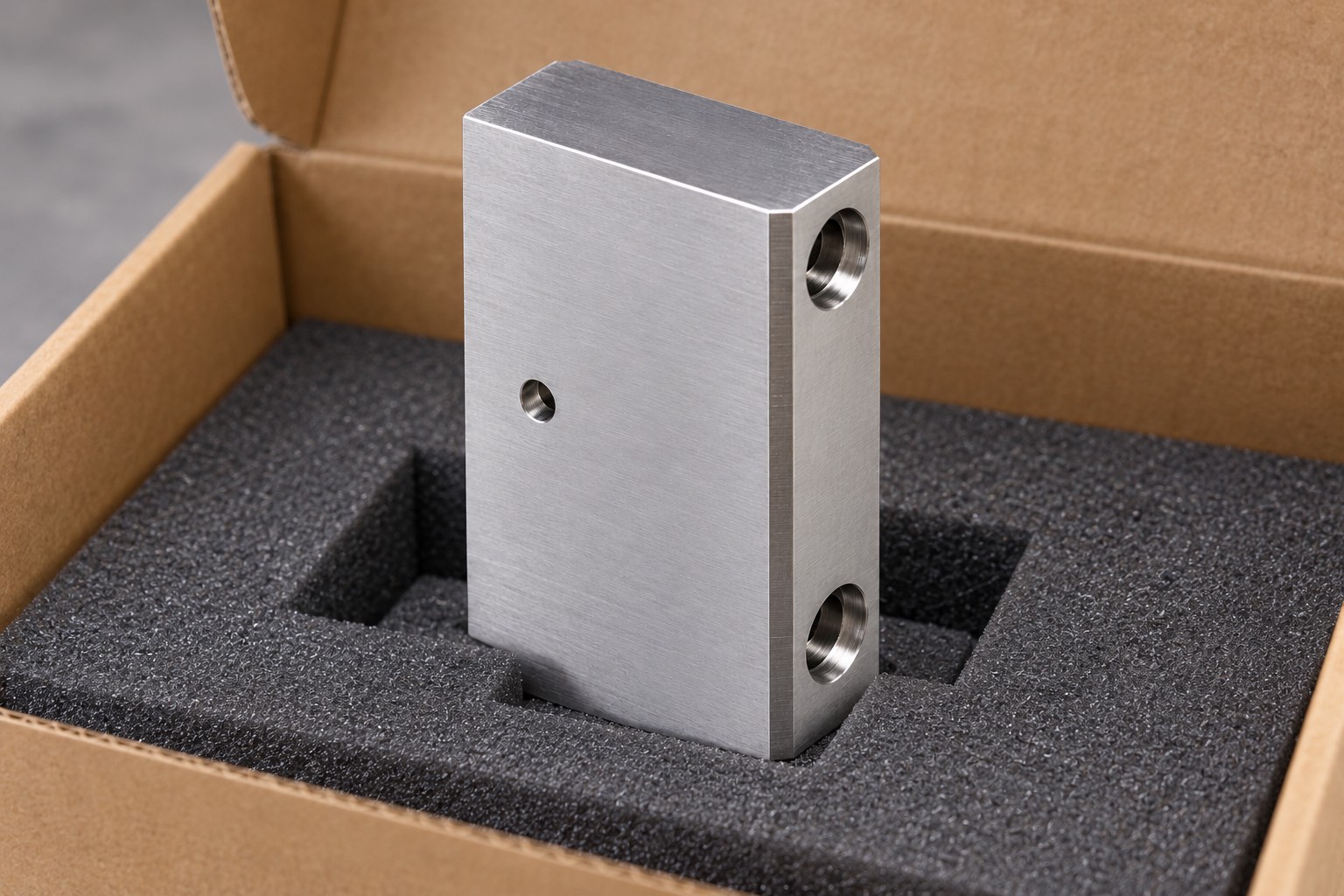

莱图加建议让加工方分别说明沉孔口、内部转接和背面出口的处理与观察办法。修整完成后再复核相关几何，避免为消除边缘问题而扩大未要求的倒角。包装接触点也需避开敏感孔口，否则前序检查状态与收货状态可能不一致。

相关经验与本单能力核验

莱图加有本案例所示多面孔块的实际加工经验，可以从接触转换、台阶观察和双端修边的关系帮助采购展开评审。经验来源已确认，但不代表具体历史设备、参数或尺寸结果已公开。新单仍需逐项验证所需方法与资源，不能把案例身份当成全部能力证明。

工程师注意事项与必备加工能力

1. 明确检查起点：注意宽面与窄面的方向差别；需要受控基准转换和工序识别能力；通过首件资料核对加工方与接收方使用相同对象和起点。
2. 分清台阶孔段：注意外口、肩面和内孔不能混为一个尺寸；需要内部特征加工与接近性评审能力；按实际要求分别复核，记录对应位置。
3. 覆盖相对出口：注意小出口不在主要展示面；需要双面修边与观察能力；处理后确认孔口及邻接几何，不能用单侧照片代替完整检查。
4. 保护切角邻面：注意实际接触区域被切角改变；需要适配支撑和表面保护能力；检查夹持、卸载与包装状态，避免让接触方式掩盖真实成品状态。

验收、交付与采购判断

建议按确认的定位面和方向组织接收，分别记录外形、孔组、台阶及边缘项目。若需配合件试装，先约定组合与证明范围；试装可补充装配观察，但不能替代所有尺寸关系检查。分隔包装和批次记录应便于清点，不把不同版本混入同一托盘。

回到标题，应先明确复核依据，再完整核对孔径及其他约定项目，而不是二选一。加工方能说明检查起点、台阶覆盖与出口状态，采购才有条件比较接收方案；只有两个孔径数值时，应补齐说明，而不直接记整件验收通过。

常见采购问题

两个沉孔孔径合格就能接收吗？

还应按受控要求确认台阶、孔组关系、出口与相关面，局部合格不能直接代表整件。

切角一定只是外观要求吗？

不能这样推定。它是可见几何，具体功能及接收要求仍由图纸和装配资料确认。

能否要求所有面都采用同一检查方法？

不宜机械统一，应按特征和接近条件选择适配方法，并让结果使用一致的受控依据。

新订单可以直接沿用案例历史参数吗？

本文没有披露历史参数。新单的材料、数量、技术条件和方案应重新确认。

怎样判断供应商的解释是否具体？

让其指出本件的接触面、观察方向、台阶孔段、出口和复核记录，不能只回答严控质量。

参考来源

用户确认的莱图加真实加工案例模型；石文天等2019年论文上述摘要。公开信息限定为脱敏结构、名义几何与定性研究，不作为实测或历史加工结果。
