无锡多面孔长条件采购：加工方需要说明哪些换向与接触能力？

不能，功能应由受控资料和技术人员确认。

2026-10-21 案例分享

【本文摘要】多面孔长条件采购不宜只比较孔加工数量，应让加工方说明大孔、小孔、端孔和台阶接触面如何关联，换向后怎样复核。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加加工过本案例所示结构，相关经验用于采购判断，不补写未公开的历史设备、工序或结果。

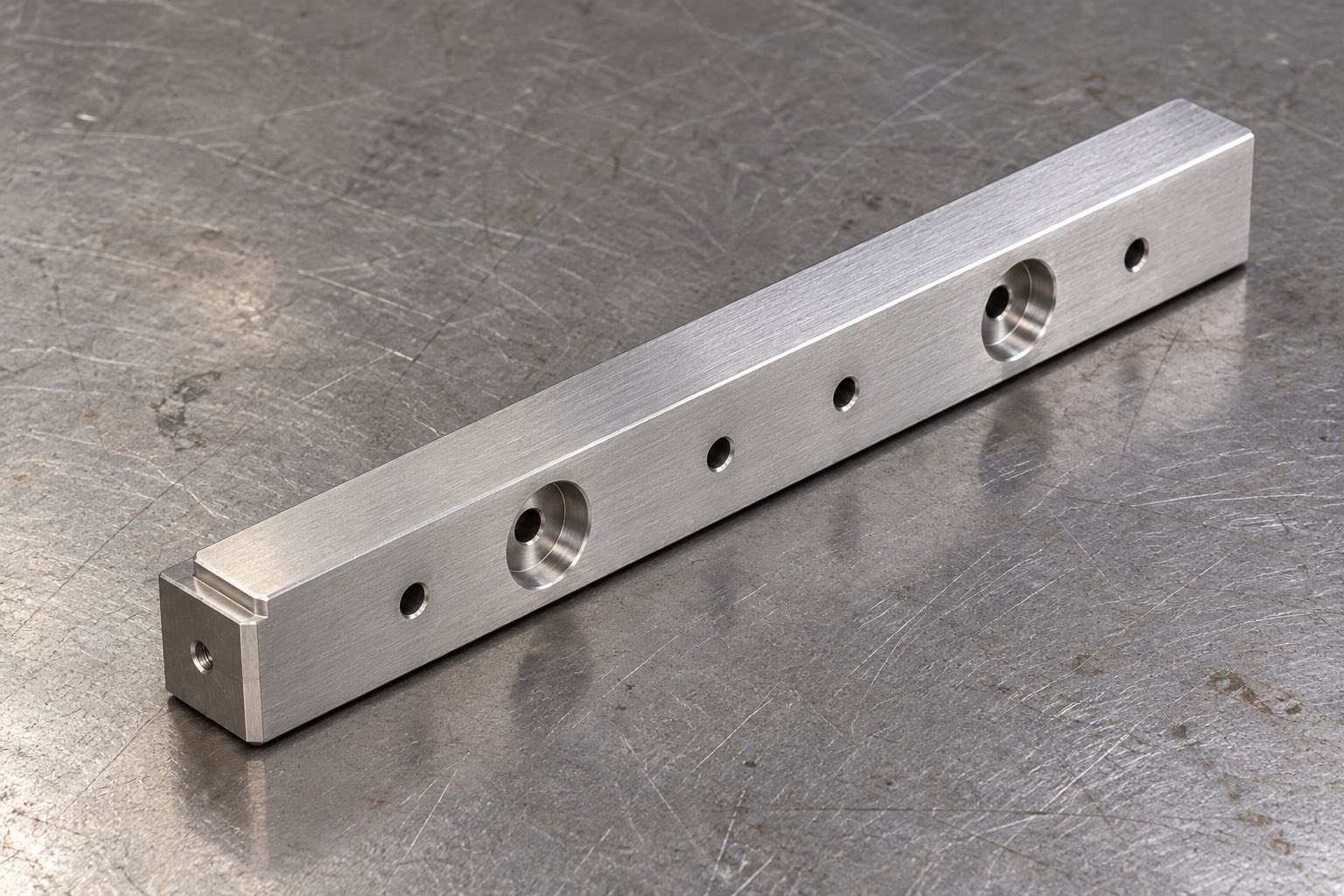

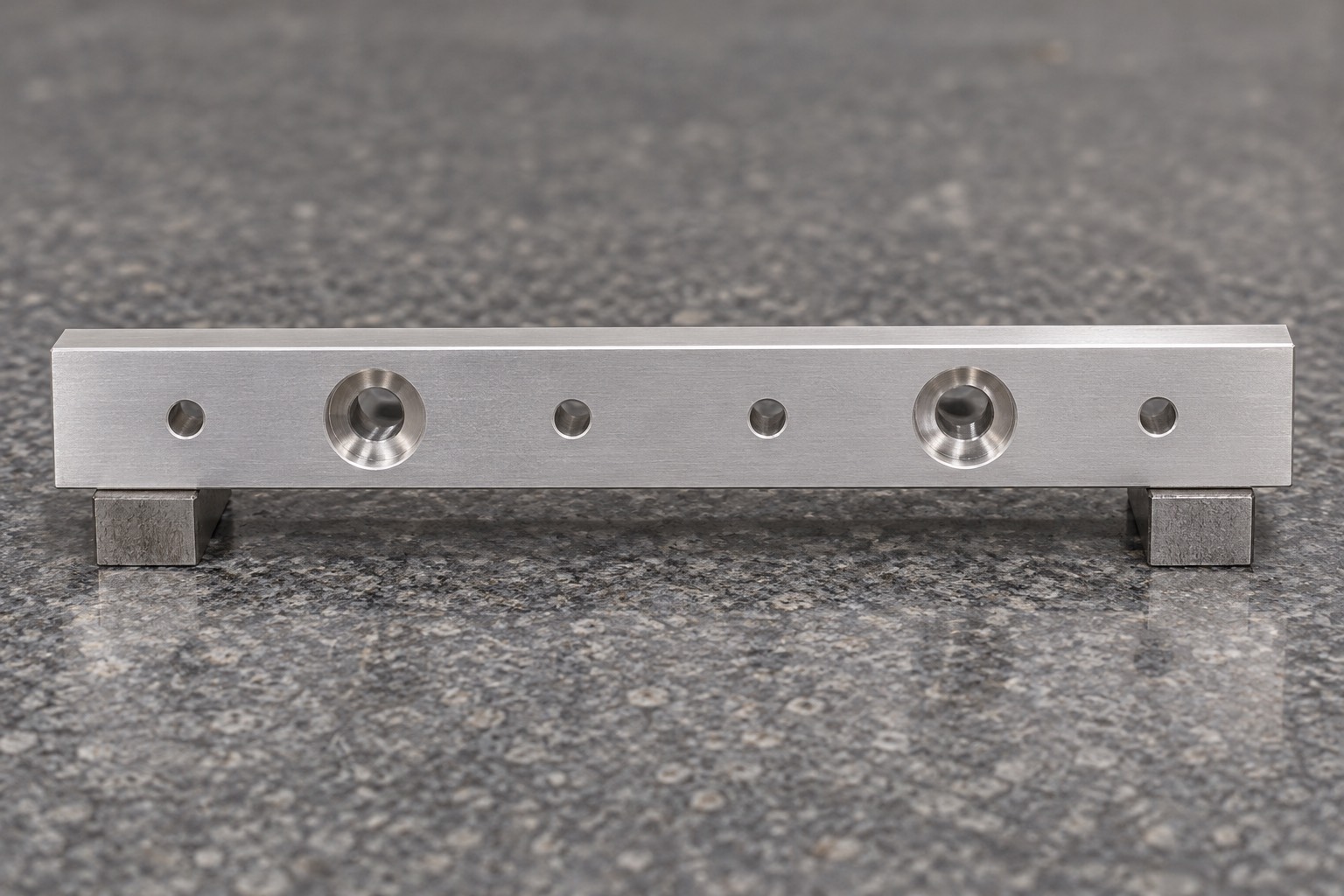

实际导入模型可见，本件为长条矩形结构。一个长面有两处大孔及四处小孔，两处大孔入口带台阶；另一面可见两处对应孔口，两个端面还有轴向孔。端部存在局部台阶轮廓。不同方向的孔和接触区域，使“打几个孔”不能完整说明制造与接收范围。

若本件用于连接或承托，长面、端面和孔组可能共同影响装配；具体用途与接触功能仍由本单受控资料确认。不依据文件名认定等高功能，也不从模型默认颜色指定材质，更不把本案限定为某台半导体设备的既定用途。

以上为莱图加案例模型实际导入后的名义几何，不是材质、尺寸公差或实测证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

孔位处于不同方向，供应商应说明每次识别哪个面、靠哪个区域定位，以及翻转后如何保持资料与实物一致。若把相似长面或端部反向识别，仅核对单孔直径可能仍无法覆盖位置关系。采购应要求本单方向说明，而不是依赖操作人员看起来熟悉。

莱图加工艺评审建议先由技术人员标明装配所需关系，再评审各工序接触与复核方式。不同供应商可以提出不同路线，比较的是它们如何覆盖本单要求，不是统一规定必须先打哪个孔。本文不认定本案例曾发生换向错误，也不虚构已采用的防错措施。

吴玉光、李春光2011年研究讨论了定位接触、基准和工序尺寸间的联系。这里仅定性引用，不把模型或数值套到本件。来源：《中国机械工程》，《夹具定位误差分析的机构学建模方法》。供应商的解释应能把这些关系对应到实际零件，而不仅是展示设备名称。

两处大孔入口有台阶，相关小孔又处在同一长面，采购宜让加工方说明不同特征的加工、修边和复核范围。正面孔口光滑不能证明反面也已处理；入口台阶可见，也不能自行判断螺钉配合或具体沉入要求。

建议把各孔类与对应接收项目关联，确认是否需要观察反面交口、是否与其他孔相通，以及本单要求怎样验证。无法从当前公开模型确定的内部关系，应在受控评审中核对，不在文章中猜测。报价应说明覆盖范围，不以“精密孔加工”四个字替代工作清单。

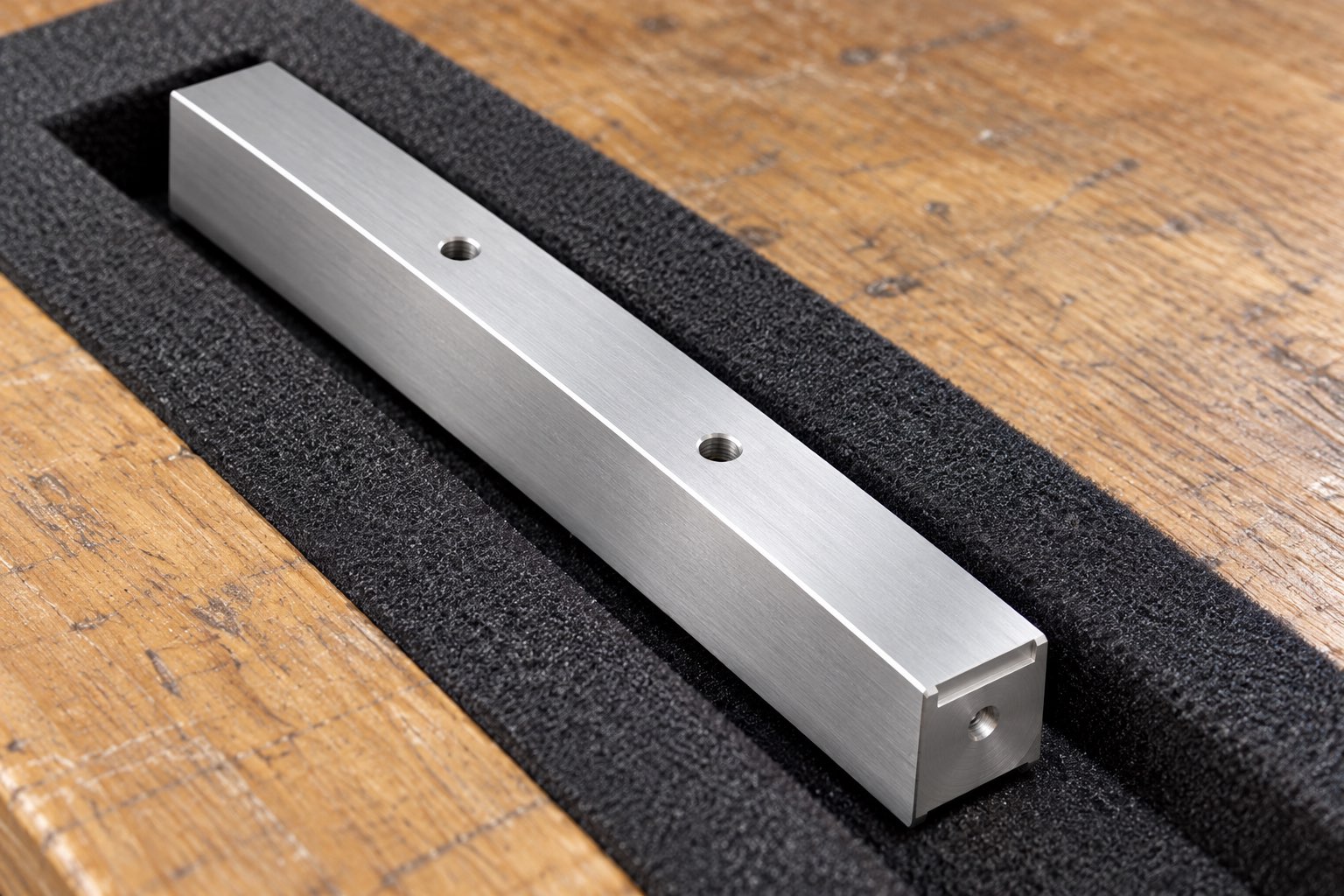

端面轴向孔需要不同于长面孔的接近方向，局部台阶又影响哪些位置可以作为完整接触面。供应商应说明端部工作时的长向支撑、夹持空间及成品复核方式，不能因为整体外形近似方条就任意选择一面作为统一基准。

莱图加建议评审支撑是否压在台阶或孔口区域，检查时怎样识别真实接触面。若需要辅助工装或配合件，应说明由谁提供、适用哪个版本、覆盖什么关系。没有本单依据，不承诺某一装夹方案可以满足全部尺寸与形位要求。

莱图加加工过本案例的多面孔、端孔和局部台阶长条结构。相关经验可帮助采购把换向、孔类与接触关系放在一起讨论；不意味着可以公开当时的材料、设备、工装、精度或批量，也不能从案例真实推出本单已验证合格。

对于无锡小批量精密零件加工需求，建议供应商依据本件解释方案、复核方法及客户输入。地域词表示服务范围，实际制造和协作条件按订单核实。与采购相关的是能否回答本件问题，不以城市名称、展示图或设备数量替代适配判断。

询价清单宜同时列出外形与台阶、多面孔加工、换向复核、修边和包装交付，请加工方标明包含范围及待确认条件。报价较低可能来自不同方法，也可能存在不同工作边界，未统一条件前不直接评价哪一家更合适。

标题的答案是：加工方需要说明多面识别、孔类处理、端部支撑和成品保护如何共同覆盖本单。采购确认接收要求与复核办法后，再比较费用和准备安排；不能只看孔数、外观或某一孔能否装入螺钉。

不作固定结论，应比较本单关系保证与复核安排。

不能，功能应由受控资料和技术人员确认。

不能，具体孔径、入口及配合要求按实际资料核对。

不等于，清单用于本单评审，不代替具体能力核验。

不能，图片依据案例模型生成，仅展示结构，非实拍验收依据。

莱图加真实加工案例资料与模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际读取官方摘要及元数据，仅作接触、基准与工序关系的定性参考，不移植参数或企业实绩。
