【本文摘要】带内侧台阶的L形孔板采购，应把两面孔组、内侧接触、换向复核与交付状态共同确认，不只比较孔数和单价。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加相关结构加工经验用于说明四项核对重点，不补写未公开的历史工艺、材料或成果。

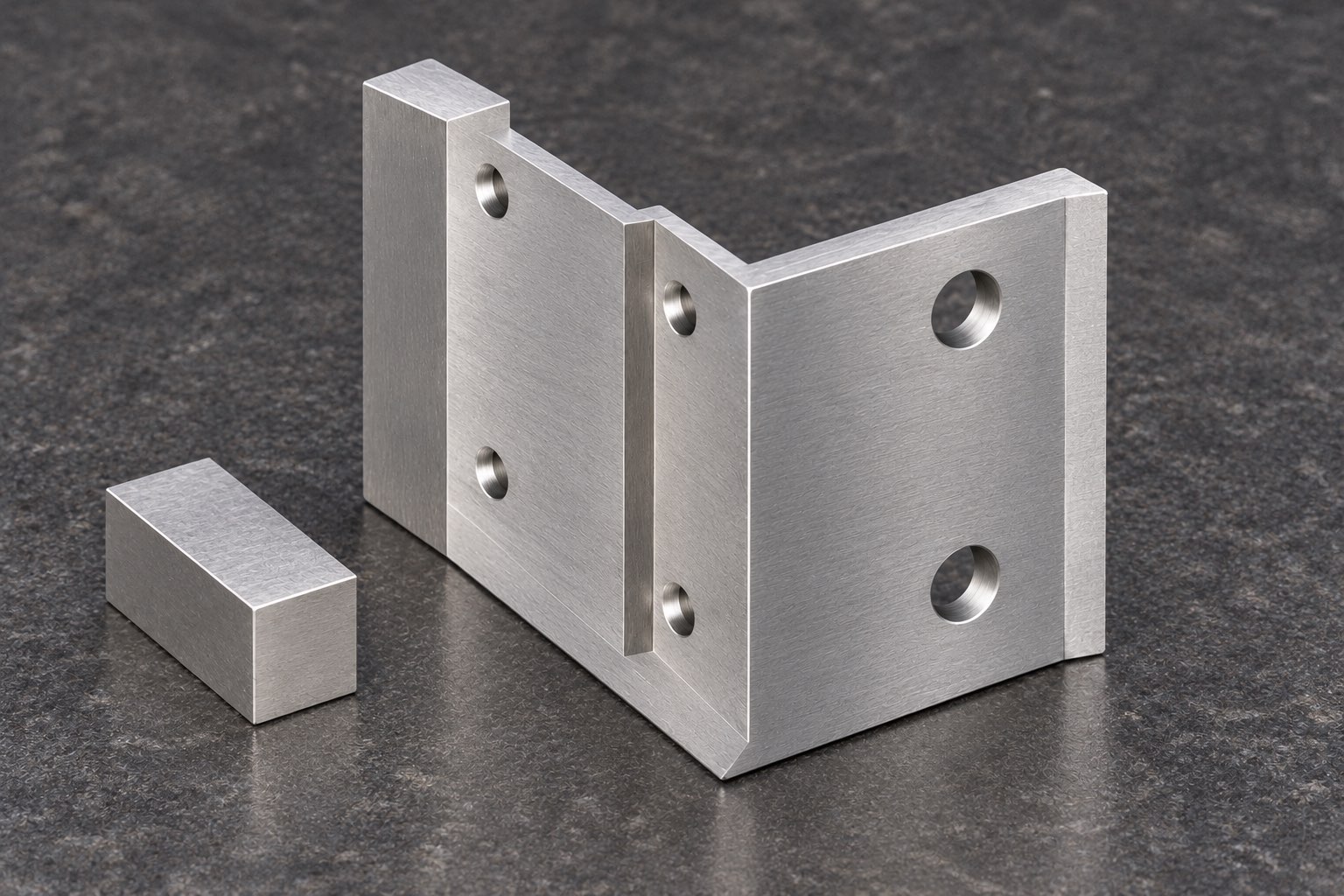

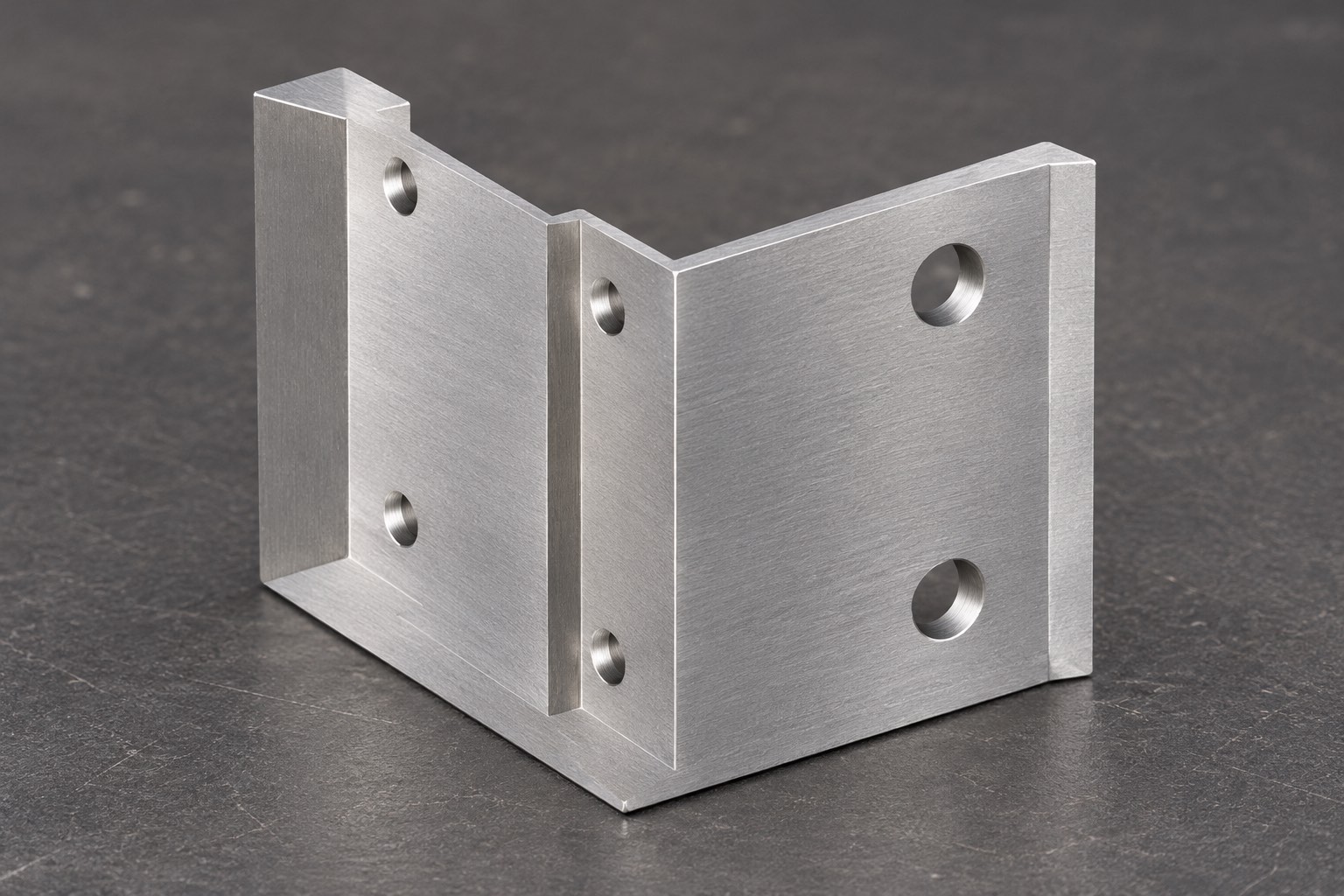

莱图加加工过本案例所示的L形孔板。实际模型可见，两块相互垂直的板面构成L形，其中一面有四个较小孔，另一面有两个较大孔；内侧存在台阶状接触轮廓。采购若只以六孔加工比较报价，可能忽略不同方向和接触面的关联。

若两面分别连接不同部件，孔组与内侧面的关系可能影响装配；若只是一般支承，评审要求又可能不同。本文按可见结构讨论采购确认，不从内部文件名认定用途，也不假定采用折弯、铣削或某种历史设备路线。

以上来自莱图加案例模型实际导入后的名义几何，不是实测、公差或材料证明。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

四孔面与两孔面分别朝向不同方向，供应商需要解释怎样定位、换向及保持资料对应。仅承诺所有孔都能穿入紧固件，不能代替图纸要求的孔组与板面关系确认；也不能从模型看起来垂直就编写具体角度公差。

莱图加工程评审建议先识别本单实际接触面与功能区域，再让加工方说明各方向采用的基准和复核办法。若需要客户提供配合件或装配资料，应写明时点和验证范围。采购可据回答判断对方是否理解本件，不应只看机床数量或一句多面加工能力。

吴玉光、李春光2011年研究联系工件夹具接触、基准及工序尺寸关系进行分析。本文只据官方摘要说明关联评审思路，不套用误差数值或声称莱图加采用该研究系统。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》。

内侧不是可一概视作完整平面的区域。若装夹或使用中接触到不同高度的部位，实际状态可能变化；采购应让技术人员说明哪些面接触、哪些面让位，再由加工方评审支撑与压紧位置。不能把台阶一律看成装饰，也不能擅自推定它一定用于定位。

工程建议是让方案对应实际几何：压在哪里、工具从哪里进入、处理后怎样复核。若供应商建议调整准备或使用辅助支撑，应解释解决什么问题及怎样验证；没有适用要求时不强行增加专用工装，方案也不能只用设备名称替代。

台阶边缘和转角修边还需保护邻近孔面与接触面。应按图纸及约定边界处理，不为了看起来光亮就大面积磨除，也不以生成图片里的圆滑边缘作为接收要求。需要改变轮廓或让位时，先取得有效技术确认。

本件有两个孔方向及内外侧边缘，孔入口可见不代表背面和转角已经覆盖。建议报价说明孔口处理、换向及成品复核包含范围，采购明确哪些项目由供方完成、哪些需要客户配合，不能将未完成工作隐藏在低单价中。

夹在工装里测得的信息与卸载后的观察可能不对应。首件资料宜说明相关项目采用的接触和支撑状态，收货按约定方法核对；不能把某一夹持状态下的单项通过，推定为全部装配条件得到验证。上述为新需求评审建议，不是声称案例发生过某种故障。

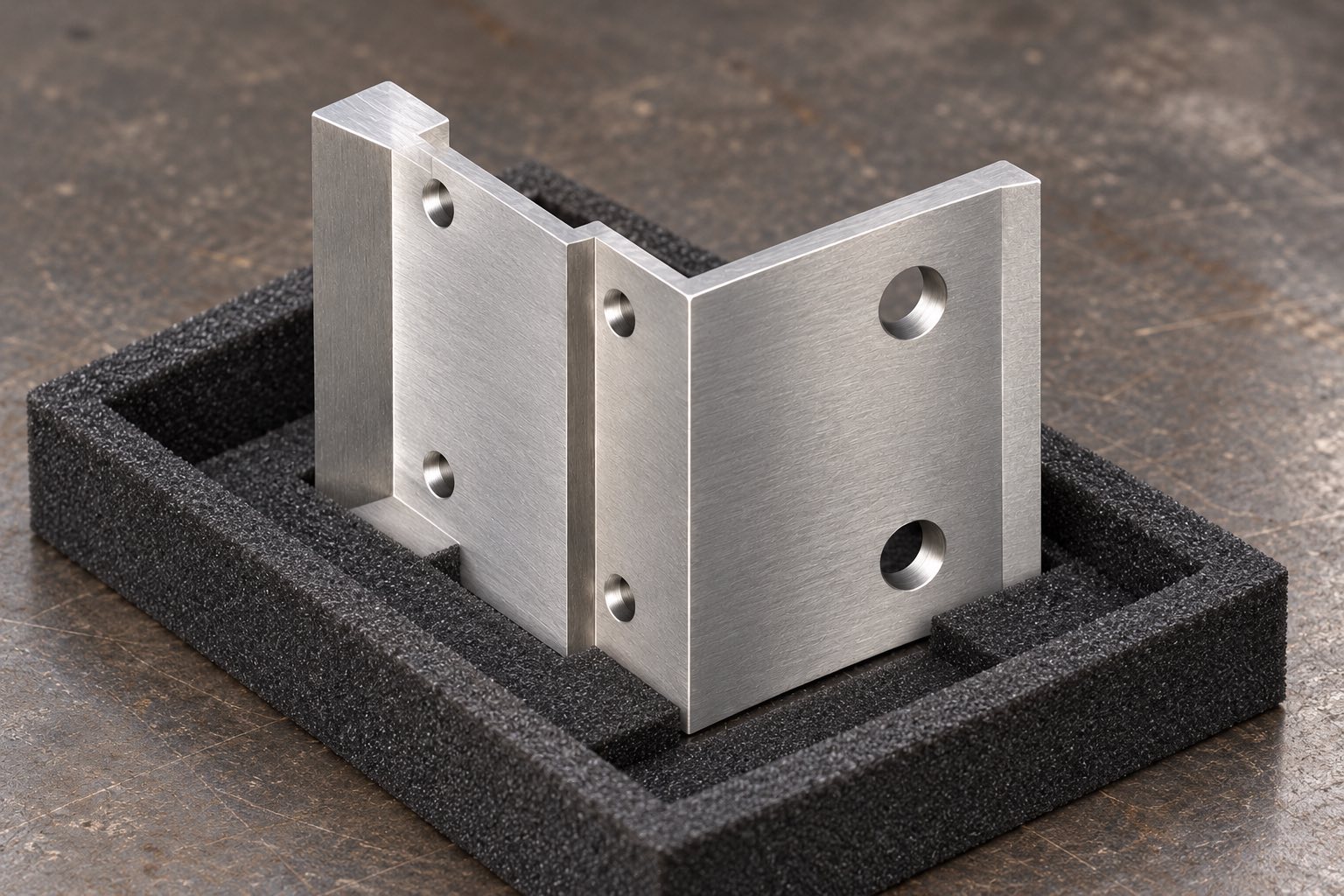

包装建议避免持续挤压两板开口及台阶薄弱区域，按实际结构与运输条件选择接触方式。示意图里的泡棉和检验台只帮助观察，不代表既往包装或生产记录。到货异常先保留方向、接触和原包装，再由技术人员判断处理范围。

本案例说明莱图加加工过带双向孔组及内侧台阶的L形结构，采购可据此讨论换向、接触与交付复核。相关经验不能替代本批图纸、材料、数量和要求确认；本文未披露的历史刀具、设备、工序、精度、良率与交期不自行补写。

对于无锡小批量精密零件加工需求，供应商能否围绕本件解释方案，比笼统声称做过类似件更有判断价值。本文城市词表示区域服务，实际制造地点和协作条件仍需核实，不用城市词代替能力依据。

把四项写入同一份询价确认资料，要求加工方说明已包含、需要追加确认及由客户提供的工作。若技术要求改变，再评审准备与复核是否仍适用；既不认为只要外形相同就能复用，也不因为清单存在就强加无关收费项目。

本文标题的落点是：四项均能对应有效图纸、制造安排与接收方法，才有继续比较报价的基础。采购应按本单要求和实物接收，不以生成图判断材质、尺寸或表面合格，也不把六孔能装上当作完整交付证据。

还应核对本单约定的板面、台阶、孔组及检查项目。

不能仅凭模型认定，应由图纸和使用要求确认具体功能。

不作固定结论，应比较方案满足本件要求的方式与验证范围。

不能，生成图只展示结构，材料以本单受控资料为准。

案例真实不等于所有细节已披露，没有对应依据的数值不补写。

莱图加真实加工案例资料与模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；实际读取官方摘要及元数据，仅定性引用接触、基准和工序尺寸关系。
