无锡四孔凹背条形件采购：低价方案是否包含薄区支撑与双面修边？

2026-10-21 案例分享

【本文摘要】四孔凹背条形件采购不能只按孔数比较报价，还应核对背面凹区、端块支撑、孔口处理及接收状态。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。莱图加相关结构加工经验用于说明评审重点，不补写未知历史工序或成果。

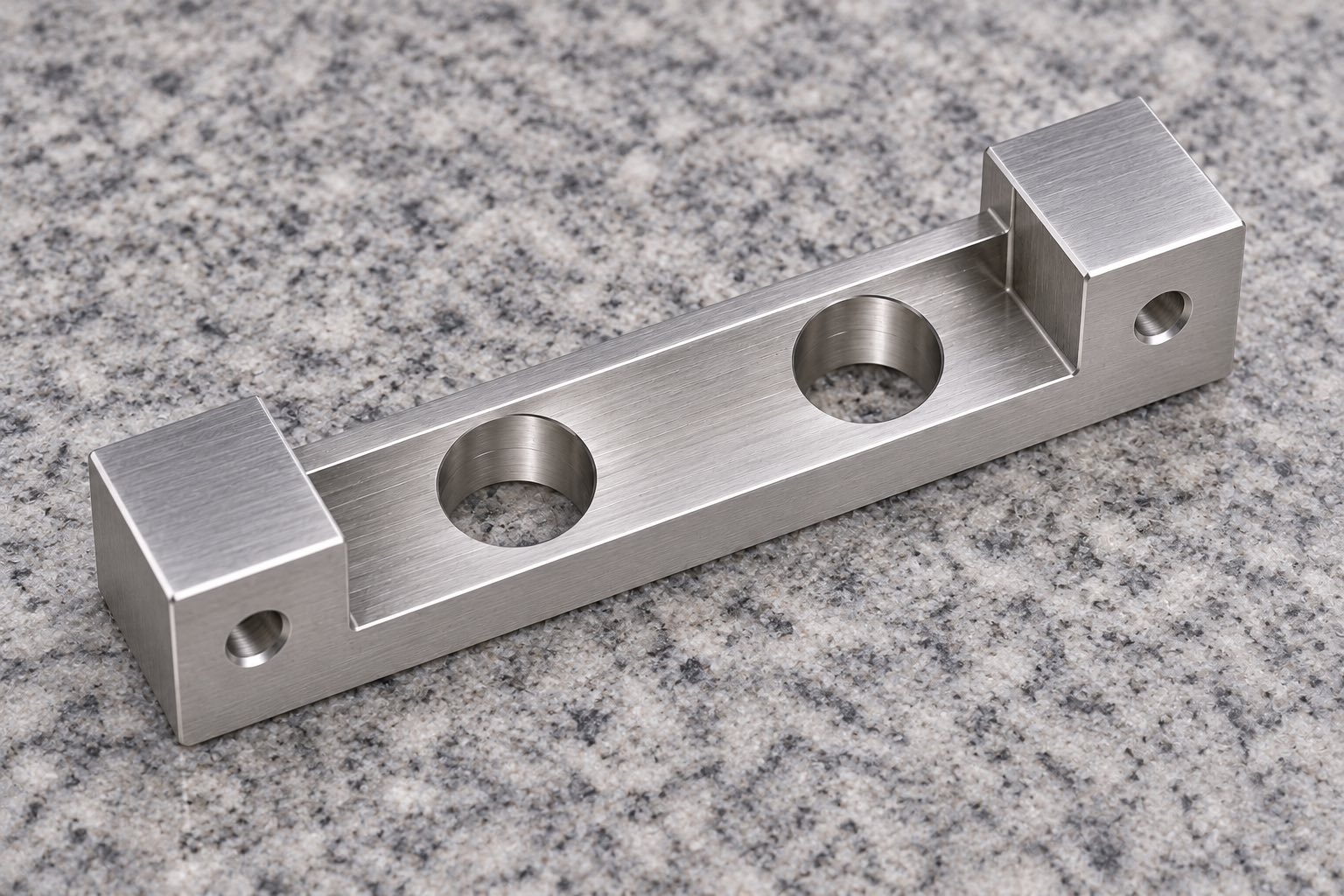

莱图加加工过本案例所示的四孔凹背条形零件。实际导入模型可见，条形主体一侧为四孔面，背面中间凹入，两端保留较厚端块；中部两个孔较大，两端孔较小。它不是一块等厚打孔条，孔周支撑条件和不同面的接近方式需要分别考虑。

采购关心的不应只是“打四个孔的单价”，而是报价是否覆盖本件需要的轮廓、薄区、修边和复核。本文不从内部名称认定夹管用途，也不把生成图的金属颜色当作材料证明。具体功能应由有效图纸和使用要求确认。

以上为莱图加案例模型实际导入后的名义几何，不是材质、公差或生产实测依据。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

中段凹入后，连续厚实区域主要在两端，不能把整个长面都当成相同的夹持对象。若直接在薄区加压，接触状态可能改变；若只靠端块支撑，也应确认加工与修边时的稳定性。采购应让加工方解释它准备接触哪里、保护哪里，以及如何验证方案。

莱图加工程评审建议按正面、凹区和端块分区说明功能关系，将支撑与压紧位置对应到有效图纸。不同材料、数量和技术要求可能采用不同安排，不能指定一种通用夹紧力，也不能以设备名称代替本件接触解释。提出专用工装时，应说明新增工作解决什么问题。

吴玉光、李春光2011年的定位误差研究将接触、基准和工序尺寸关系联结分析。本文据其官方摘要说明本件需要关注这些联系，不计算本件误差，也不搬用任何参数或效果数值。来源：《中国机械工程》《夹具定位误差分析的机构学建模方法》

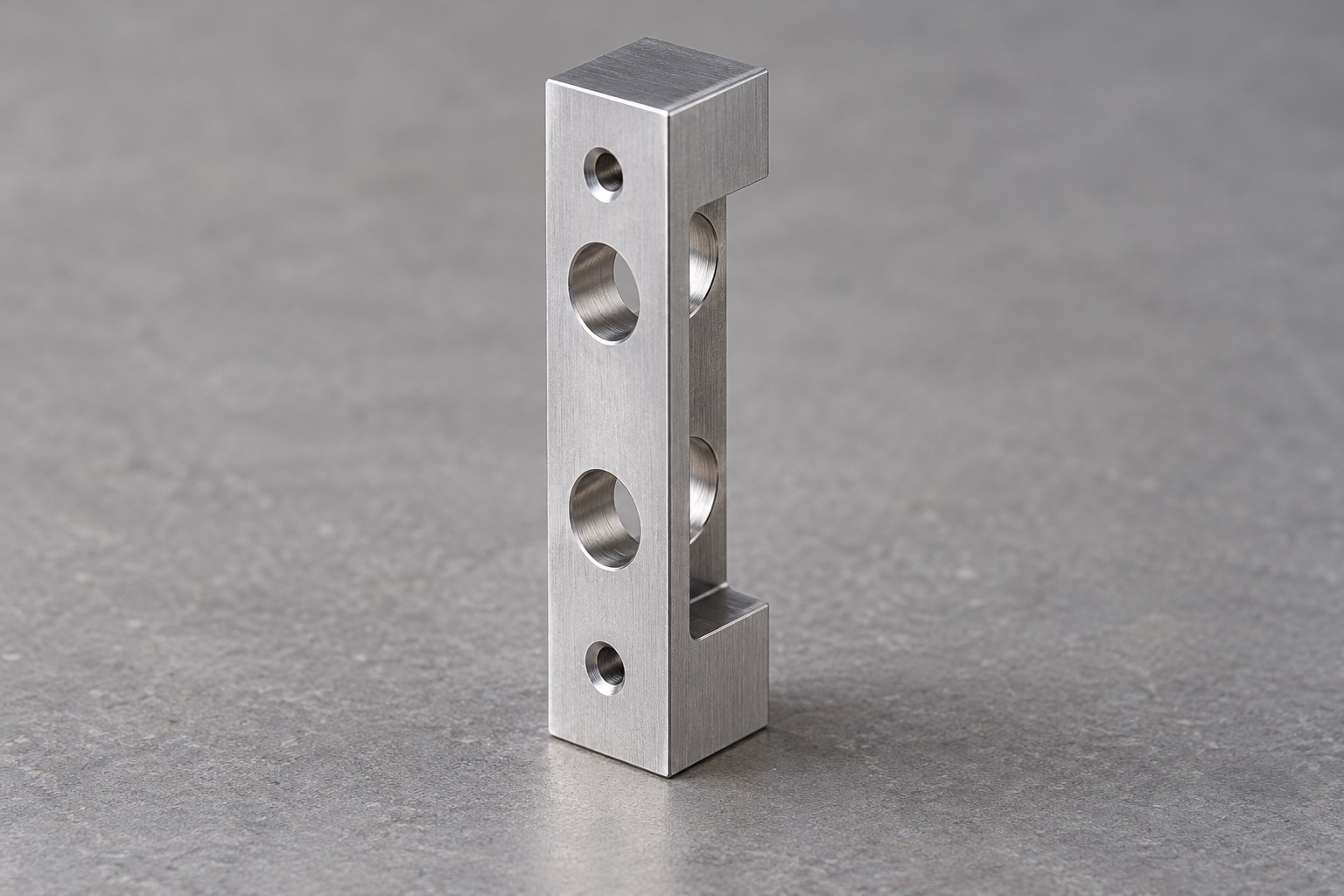

端孔穿过较厚端块，中孔在凹区薄壁处形成出口，工具接近和修边空间不同。只核对孔的数量，可能漏掉背面凹区内的边缘处理。采购应询问外侧入口、内侧出口和凹区清理分别怎样覆盖，而不是把“通孔”理解为可以免去内侧观察。

建议先标明孔与接触区的关系，按本件要求安排处理后复核。修边不能任意扩大孔口，也不能为了视觉光滑损伤薄区。若某些位置需要客户提供配合件辅助确认，应明确由谁提供、覆盖什么功能，不能把试装一次当作所有孔组关系通过。

这部分是根据已知结构提出的工程建议，不表示案例曾出现某种加工故障。没有披露的历史工序、实际刀具、材料和复核结果，文章不自行补充；采购新订单仍需要技术人员根据本单确认可行路线和接收条件。

零件放在端块上、夹紧在工装中或处于自由状态，接触方式并不相同。采购应让加工方说明相关复核项目采用什么状态，接收时尽量保持一致。不能将一方夹紧后的观察与另一方卸载后的结果直接比较，再立即判断责任。

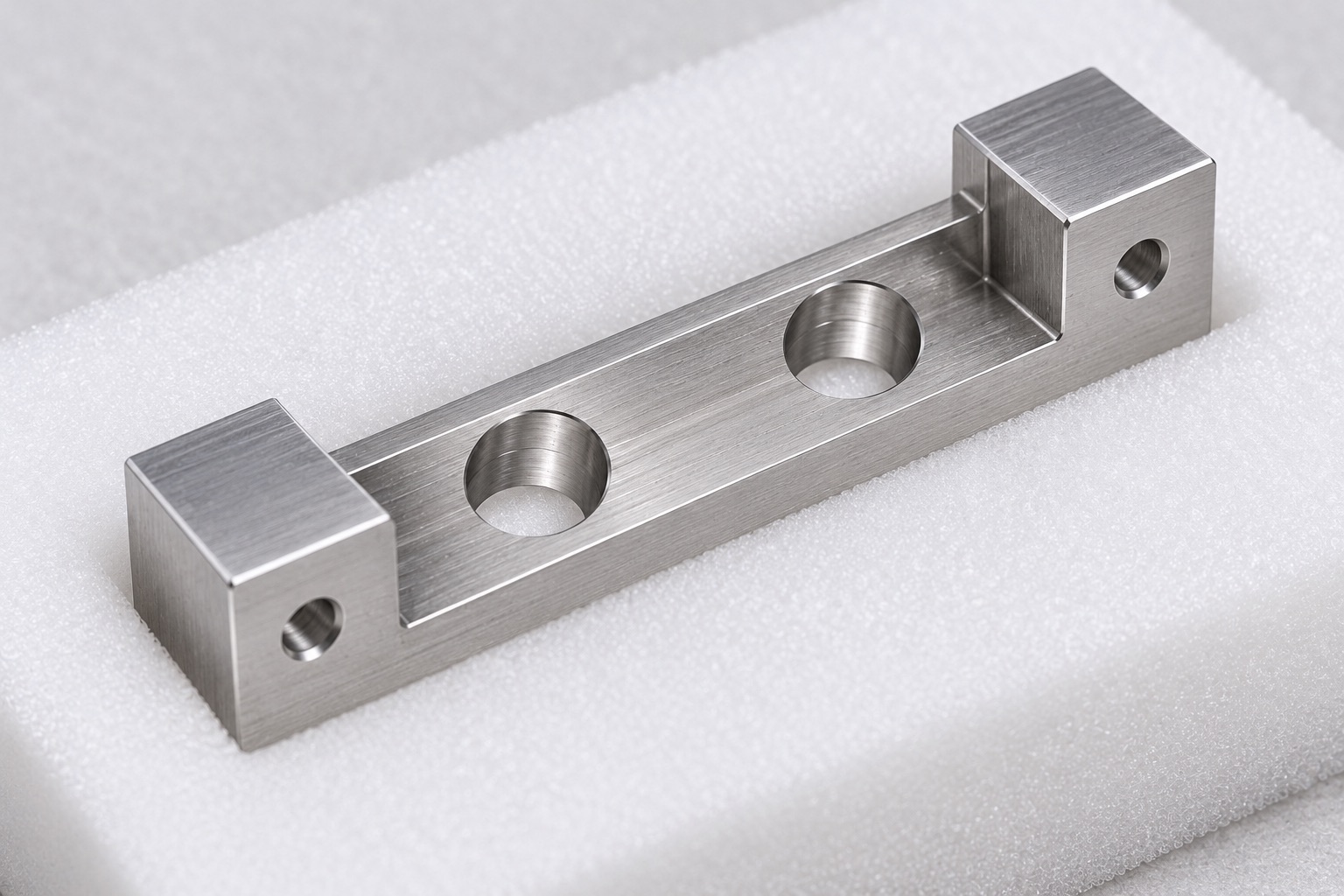

建议首件资料标清方向、接触部位和检查范围，包装时由较厚区域承托，避免填充物持续压入凹区或挤碰孔口。运输方案按实际数量与路线选择，不把示意图中的泡棉或检验台当作本单已经执行的记录。

本案例说明莱图加加工过两端厚块、中段凹入且具有不同孔区的条形件，采购可据此沟通小件定位、薄区保护和双面处理。相关结构经验是评审参考，不替代当前材料、图纸、数量和使用条件的确认，也不支持未披露的合格率或交期承诺。

对无锡小批量精密零件加工需求，建议先确认本件要求，再由加工方解释路线与验证。服务无锡客户不等于证明无锡本地设厂；供应和协作条件需独立核实，不由标题的地域词替代。

可以将询价清单拆成轮廓、凹区、孔组、双面修边、支撑准备、复核和包装，并让供应商逐项说明包含与不包含。若某部分由客户提供，应列出交接条件；若没有相应要求，也不因清单存在就强行增加加工项目。

本文标题的答案是：不能从价格低直接推定遗漏，也不能从“含四孔加工”认定全部完成。供应商能解释接触、处理和验证范围，并使报价与其对应，才具备继续比较的基础。接收以有效资料和实物为准，不以生成图判断材质或表面合格。

还应核对本件要求的接触、孔组、轮廓及检查状态。

应结合材料和技术要求评审支撑，不能只凭外形给统一结论。

应确认报价和复核是否覆盖凹区内的出口与边缘，不能只看正面。

不一定，先统一数量、资料和供货范围，再核对方案与费用构成。

案例来源真实，但公开图片依据模型生成，仅展示结构，不作交付或验收证据。

莱图加真实加工案例资料，模型实际导入核对。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年22卷13期1513至1518页；核实官方摘要与元数据，定性引用接触、基准与工序尺寸关系。
