无锡三孔薄片采购：能装上三个螺钉，是否就可以接收？

2026-10-21 案例分享

无锡三孔薄片采购不能只用三个螺钉是否穿过判断接收，还应按用途核对孔组、薄面、边缘及支撑状态。本文图纸来源于莱图加真实加工案例。涉及客户及项目的保密信息不予披露。本文依据实际模型讨论采购验收，配图是生成的结构展示，不是成品实拍。

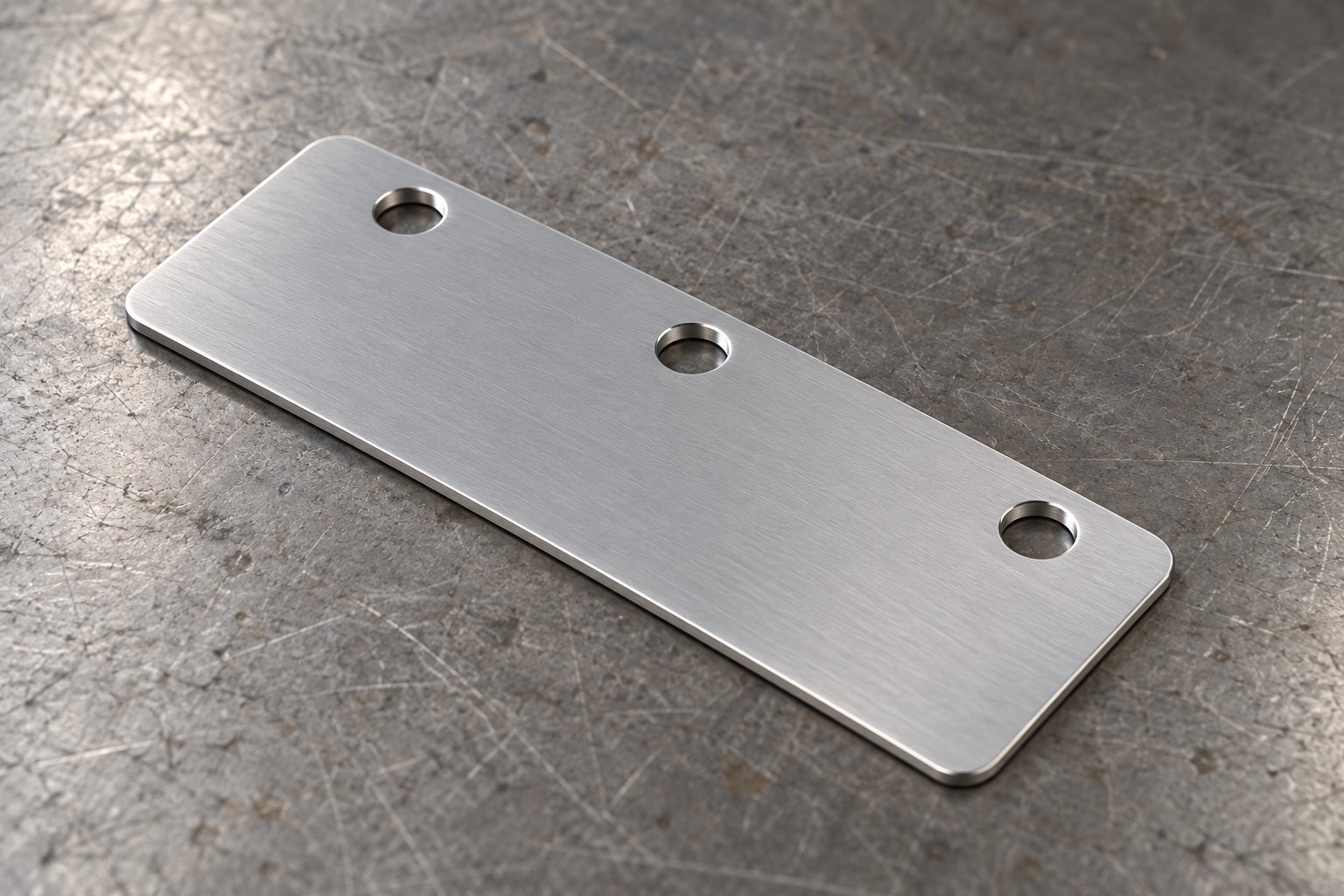

莱图加加工过本案例所示的三孔薄片类零件。模型为圆角矩形薄片，三个贯穿孔沿长度方向排列，孔组偏向一侧长边。采购面对的关键问题，是装配检查能确认什么、还有哪些要求需要独立复核，而不是因为零件薄小就简化为“打孔后发货”。

若薄片用于覆盖、隔离或接触结构，应由有效资料明确功能，不由外形猜测。采购可向加工方说明安装方向、允许接触和观察要求，避免把普通穿孔能力当成薄片成品适配能力。模型名义尺寸和生成图片均不作为材料或公差证明。

以上为莱图加真实案例模型导入后核对的名义几何，不是生产实测结果。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

三个孔能穿过紧固件，只说明某种装配条件下具备局部可用性。若通过拉紧使薄片贴合，观察状态可能已经不同于自由放置。采购应事先说明哪些项目在自由、支撑或安装状态检查，不能在试制和批量接收时任意切换条件。

莱图加工程评审建议把孔组与接触要求对应起来：装配件能检查哪些功能，外形、面形或边缘是否仍需单独复核。不得只让供应商提供一张装好后的照片，就认定全部要求已满足；也不应在没有图纸要求时额外指定未经评审的限值。

薄片在加工、去毛刺和周转时均需要合适支撑。孔靠近一侧长边，局部处理应关注边缘保护与接触方式。采购应让加工方说明修边怎样覆盖两侧孔口，处理后怎样复核，不把表面整体打亮当成局部质量的替代证据。

张仲玺等2024年发表于《航空学报》的研究讨论薄壁零件加工中的载荷、残余应力与变形。本文仅以此作为需关注加工及支撑状态的背景，不移植论文的试验材料、参数或变形改善数值，也不认定本片使用同一工艺。来源：《薄壁零件残余应力演化机理及变形控制方法》，2024年

建议首件资料同时对应孔组与薄面状态，必要时确认检查支撑。若发现差异，应区分加工形成、表面处理、周转或装配条件的影响，再讨论处置，不凭一张外观照片推断已经发生某种工艺事故。

本片孔线偏向一侧，外形看似对称但并非所有方向都可互换。采购应确认图纸、包装和接收人员如何识别有效方向；不宜只按长宽相同就认定可以随意翻转使用。若涉及正反面要求，应在有效资料中说明，不能依据生成图补写。

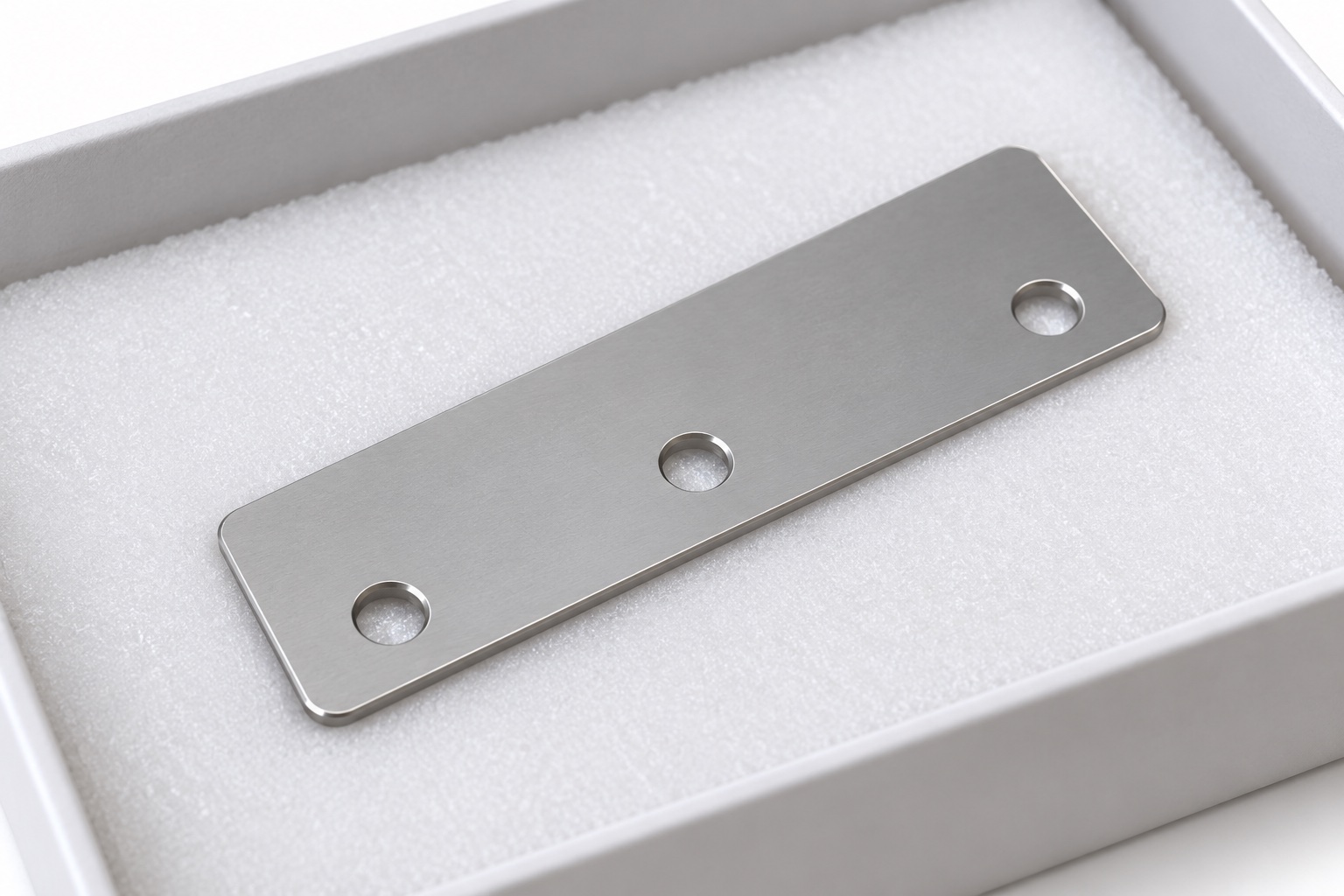

包装应支持薄面并保护圆角和孔口，分隔接触物，避免自由边受不适当挤压。具体衬垫与分装方式按订单确认。到货后先观察原始状态和数量，再按约定取放；不能自行压平或修磨后，失去判断差异来源的条件。

本案例说明莱图加加工过含三孔偏置布局的薄片零件，采购可据此沟通薄面支撑、双面孔口处理、方向和包装复核。相关经历是讨论基础，不等于公开具体设备、历史参数或合格率，也不替代当前订单的材料及接收要求评审。

对新的无锡薄片加工需求，建议先列功能与检查范围，再由加工方说明路线和验证节点。区域供货不是本地实体工厂证明；供应协作和交付安排仍应核实。选择加工方时，应比较其对薄片成品状态的解释，而不是只比较三个孔的价格。

建议将接收拆为孔组及功能、薄面状态、外形边缘、数量及包装四部分，逐项写清方法和资料。若采用装配样机或配合件，应说明版本、施力和能覆盖的项目。检验费用应与这个范围对应，不能要求供应方在同一报价下无限增加检查。

若孔能穿过而薄片仍不能满足用途，先核对相同条件，不直接用更大紧固力代替确认。案例真实提供结构经验，但本单是否可接收，应依据图纸、约定与实际复核。采购决策应围绕完整的成品要求，不以局部功能替代全部判断。

不能自动认定，还应核对薄面、外形、边缘及其他约定要求。

不能直接说明，应按图纸约定的支撑与安装条件分别判断。

需要按装配要求确认，不能仅凭外形近似对称就任意翻转使用。

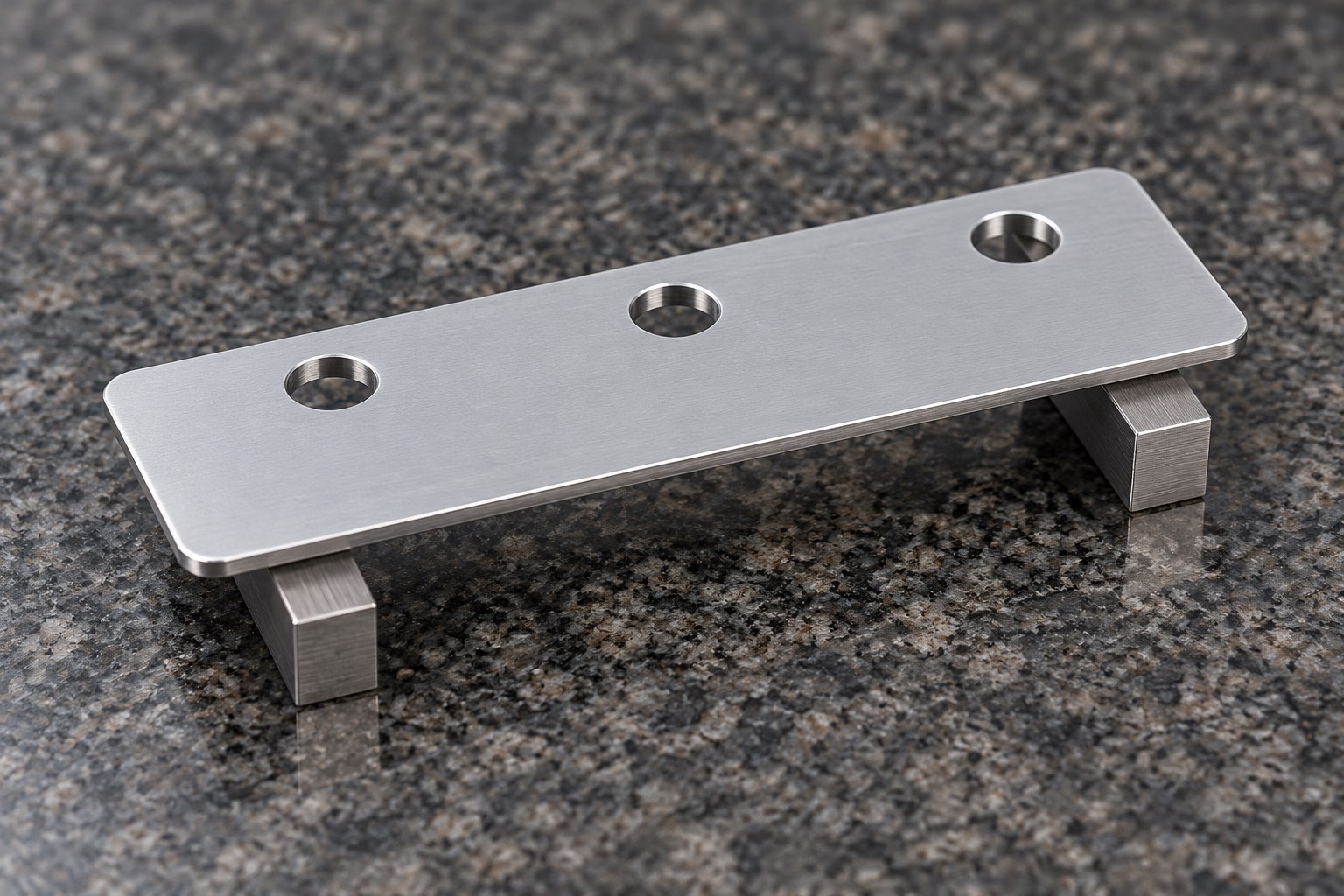

案例来自莱图加实际加工数据库；图片为资料展示与保密需要依据模型生成，仅展示结构。

应先保存状态并确认差异与处置，不自行改变可能影响功能或证据的区域。

莱图加真实加工案例模型资料，实际导入核对结构，客户信息不公开。张仲玺、王帅钦、赵慧娟、张定华、汪龙皓，扬州大学与西北工业大学，《薄壁零件残余应力演化机理及变形控制方法》，《航空学报》2024年45卷13期629365；核实官方索引摘要、元数据及试验条件，引用仅限定性背景，不移植数值。
