无锡双端开孔圆杆图纸分析：两端换向与外圆支撑的4项注意事项

2026-10-20 案例分享

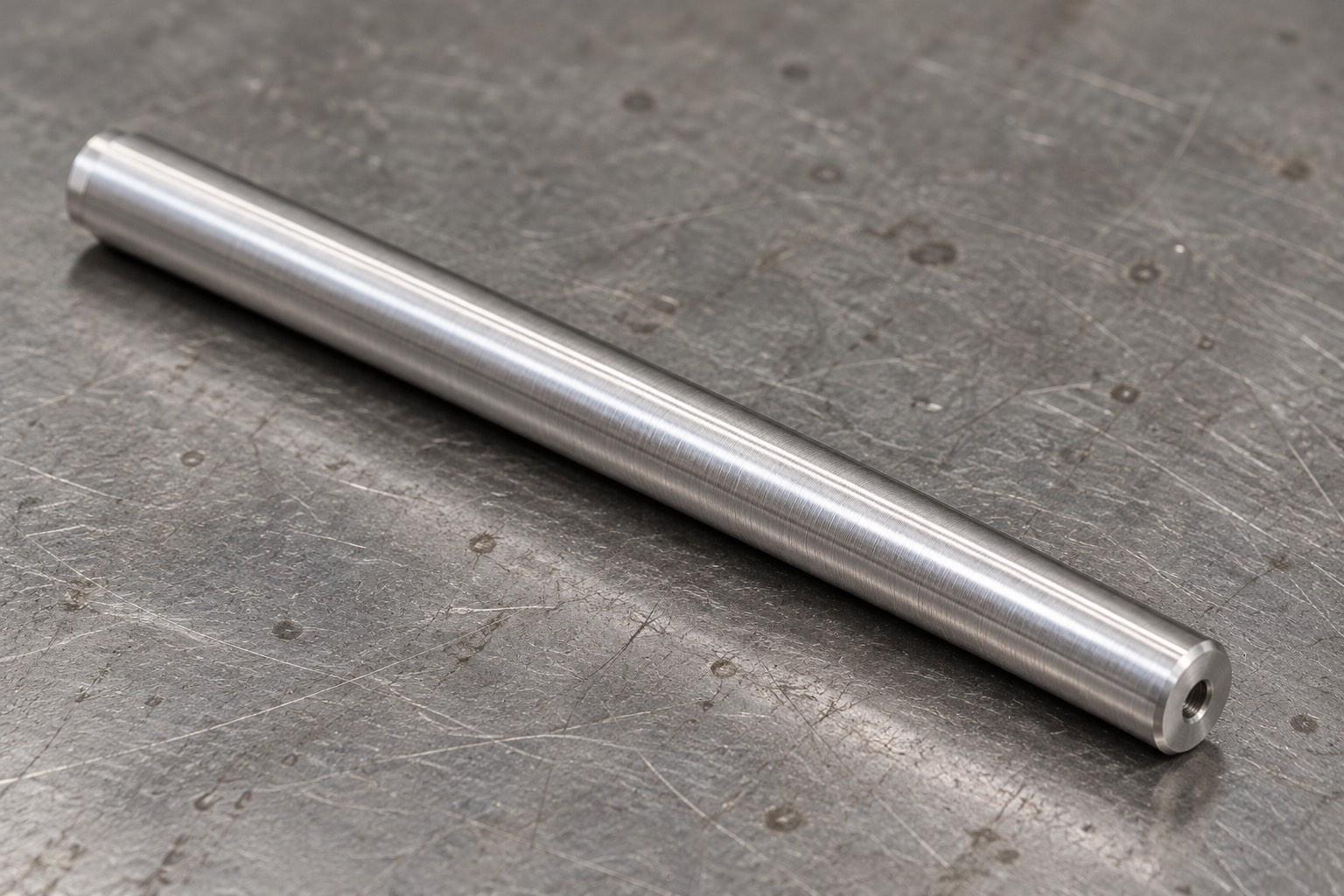

这件圆杆模型为连续圆柱外形，两端各有一个轴向开口。无锡圆杆小批量加工，不能只确认外径和总长，还应评审端部换向、孔加工、接触支撑与包装保护。莱图加可以按四项注意事项组织工艺讨论。本文来自实际导入的STEP几何，不是已加工样件的测量记录，也不把表面光泽当作材料或精度证明。

模型已从两侧斜视及轴向方向查看，端部孔的形态通过导入几何辅助核对。文章讨论的是圆杆与两端开口之间的制造关系，不据此认定具体导向精度、载荷或设备用途。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。生成图片只帮助读者理解外形，不用来判断孔的实际加工类别。

以上为客户提供工程资料中的模型可见几何，属于名义结构，不是生产实测、公差或材料证明。

长向连续外圆与端面开口可能分别服务不同的装配需求。应先确认外圆是否作为配合面、端面是否承担轴向贴合、端部孔如何使用，再决定哪些关系需要一起控制。即使几何上位于同一轴向，也不能在没有受控技术要求时自行设定配合等级或孔加工工艺。

从单个外径合格，不能推出全长形状或两端关系都合格。对于需要支撑的方案，要记录实际接触位置和复核方式。吴玉光、李春光2011年的定位误差建模研究分析了定位接触、基准及工序尺寸的联系，本文借此说明应明确换向关系，不据论文给本件指定精度限值。来源：夹具定位误差分析的机构学建模方法

圆杆在某一工序中的悬伸、夹持长度和刀具受力方向需要一起评审，不能仅因为包络不大就忽略支撑。莱图加可先比较夹持端、加工区和辅助支撑的布局，检查支撑是否妨碍外圆加工、是否会损伤接触面，以及改变工位后原方案是否仍适用。

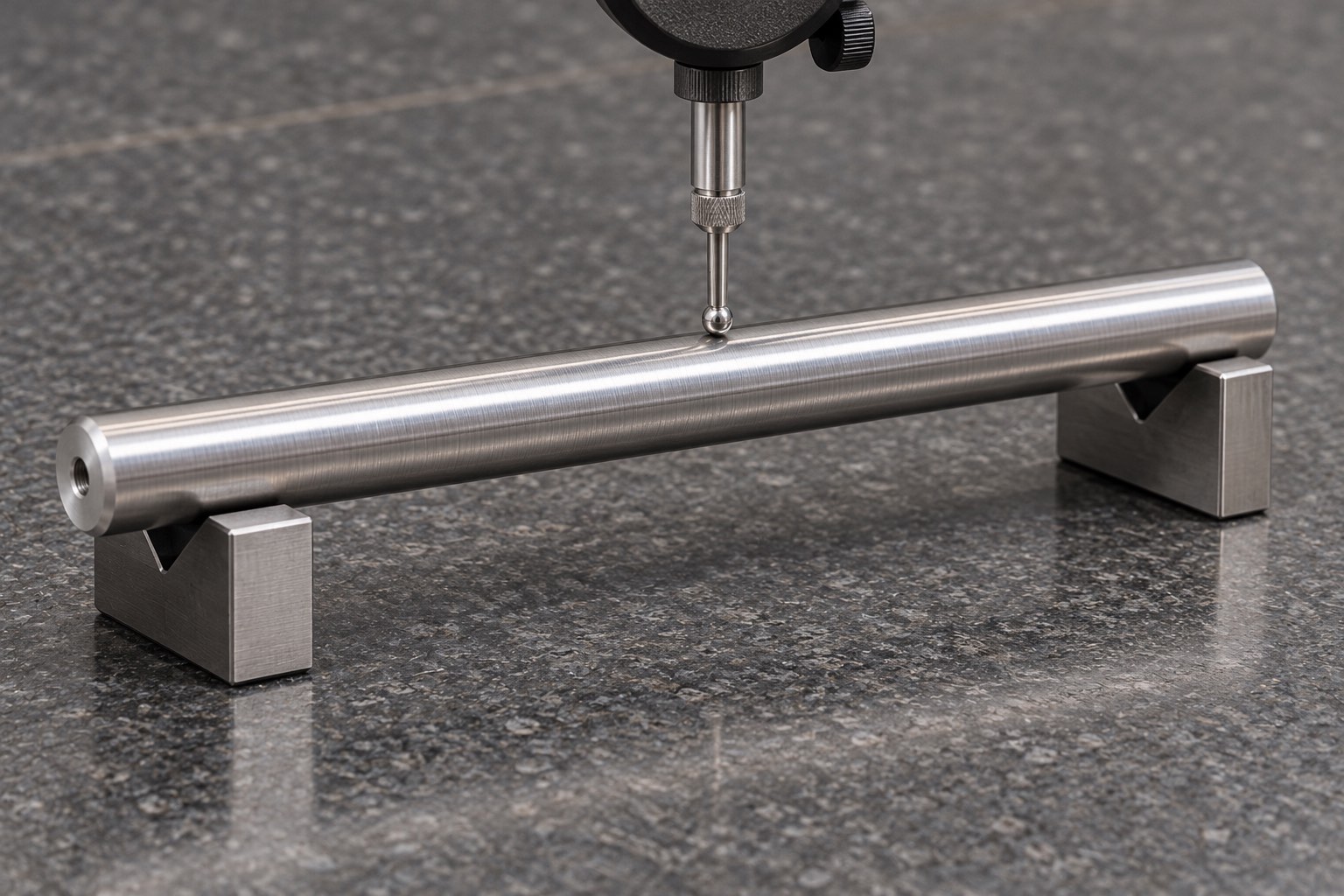

验证时建议区分加工装夹状态与卸载后的接收状态。使用V形支撑配合指示工具，可以作为某些表面变化的观察方式，但不能未经评估就把读数等同于所有形状误差。支撑角度、接触点、测量位置与所查项目应匹配，具体方法和判定按图纸确定。

两端分别加工时，第二次装夹需要明确轴向挡靠、外圆接触和首端保护。若用已完成外圆夹持，应评审接触长度、夹紧作用与防伤措施；不能因为夹具能夹住，就认定转移关系没有差异。端面和孔口需要预留工具接近及观察空间，夹具不能遮住待确认区域。

首件建议记录两次定位的来源、端面复核及孔加工的检查方法。是否需要检查两端孔之间的关系，由实际功能要求决定；模型相似或同一程序编号都不能替代这项确认。没有依据时不将两端开口当作贯通孔，也不擅自改成便于加工的通孔结构。

如果外圆参与配合，工序间周转、夹持和测量接触都可能影响后续装配。建议从首次完成外圆开始安排防护，避免与切屑、硬边和其他圆杆直接碰擦。保护材料与清洁方式应适配实际材料及表面要求，不能只按照片颜色决定。

端部修边后，应复核孔口与倒角过渡是否保持受控状态，不用不受约束的抛磨处理所有细小边缘。清洁时还应考虑端部开口中的残屑；包装后做好方向、版本和数量对应。发现划伤时，先评估位置和功能影响，不能默认为增加抛光就能恢复原尺寸与接触条件。

建议按外圆与全长、端面及孔口、表面与批次资料分别检查。若实际装配需配合其他套件，应确认配合件版本、接触长度和试装条件，防止用一段容易套入的样件代表整段外圆状态。试装可以补充功能观察，但不覆盖的尺寸仍需独立复核。

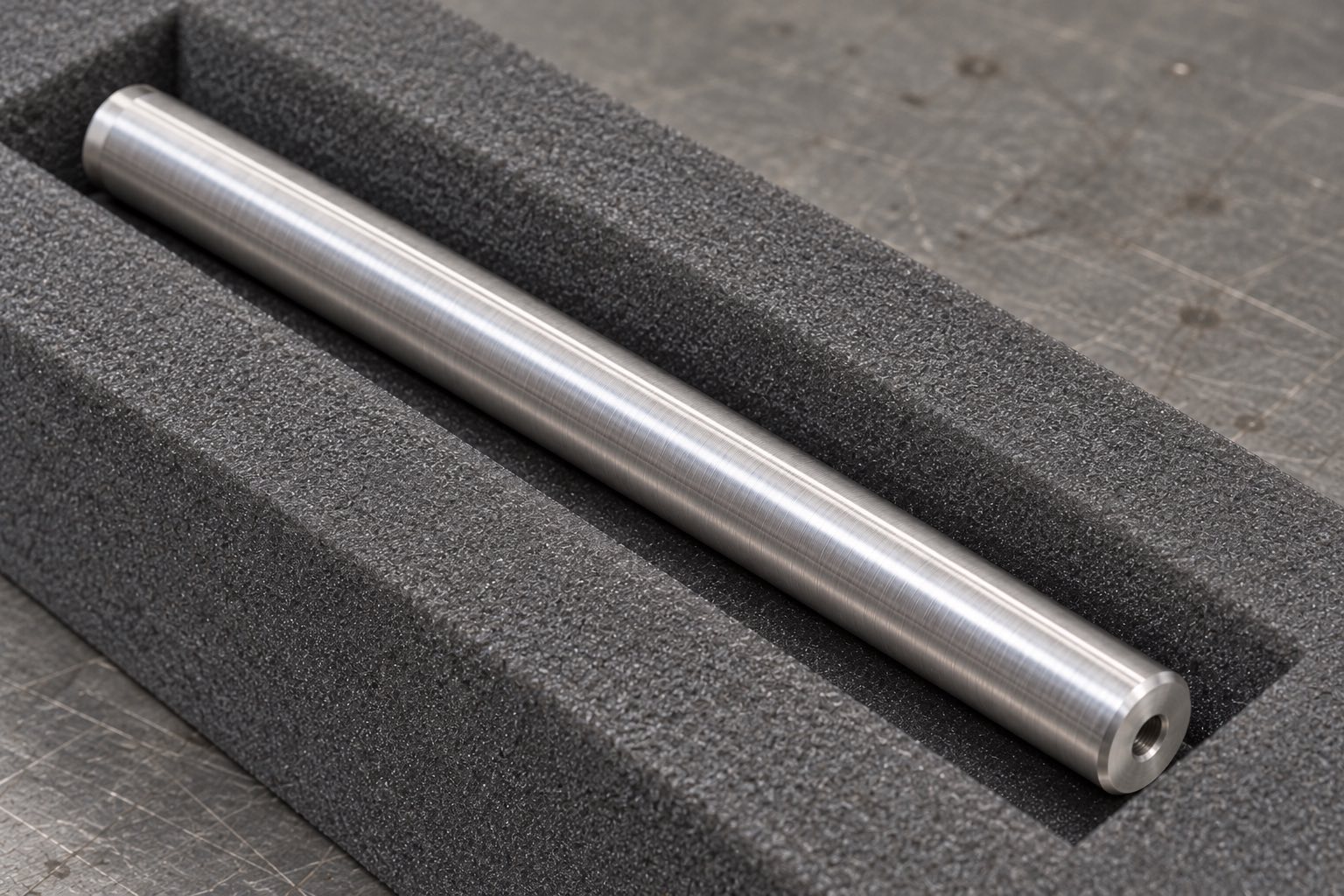

长件包装宜防止滑移、滚动及端部互撞，可以评审独立槽位和端部缓冲，避免只固定中间而让两端碰到箱体。交接时核对每件数量与端部状态；采用什么清洁和防护措施，应与实际表面要求对应。模型与图片不代替实际收货检查，也不能证明直线关系或使用寿命。

评估无锡精密零件加工服务，应看加工方能否解释长向支撑、两端换向、功能表面保护及检查方法的适用条件，并在试制后保留对应记录。采购不应只比较某个直径的宣传精度；具体项目承诺需经过受控评审，区域服务也不等于本地工厂声明。

不能。几何与功能变更必须按受控要求确认，不能为加工便利自行改变结构。

应按图纸安排必要位置和状态，局部读数不能自动代表另一端、全长形态或功能配合。

不一定。关键是换向基准、夹持保护及关系项目是否明确，并经过实际首件复核。

没有。该方式只能覆盖适用的观察项目，仍需结合基准、接触与图纸要求确定其他测量内容。

不能。图片是按模型生成的结构示意，真实制造和交付结论只能来自实际样件及过程记录。

客户提供工程资料的STEP模型可见几何，已实际导入并核对两端及外圆。吴玉光、李春光，杭州电子科技大学，《夹具定位误差分析的机构学建模方法》，《中国机械工程》2011年，使用官方PDF摘要及开篇，仅用于接触、基准与尺寸关系的方法说明，不泛化数值。
