无锡斜顶单孔块图纸分析：小件装夹与孔口修边的4项注意事项

这件小块的名义包络为7×5.8×12.5毫米，具有斜顶、局部圆弧轮廓和一个横向贯通孔。结构看似简单，评审时仍要解决小件如何稳定夹持、斜面怎样对应定位、孔口如何双面修边，以及松夹后怎样复核。本文面向无锡精密零件加工需求，以莱图加工程师分析角度提出四项注意事项；依据是实际导入的模型，不代表已实施加工或达到某项公差。

图纸可见数据摘要

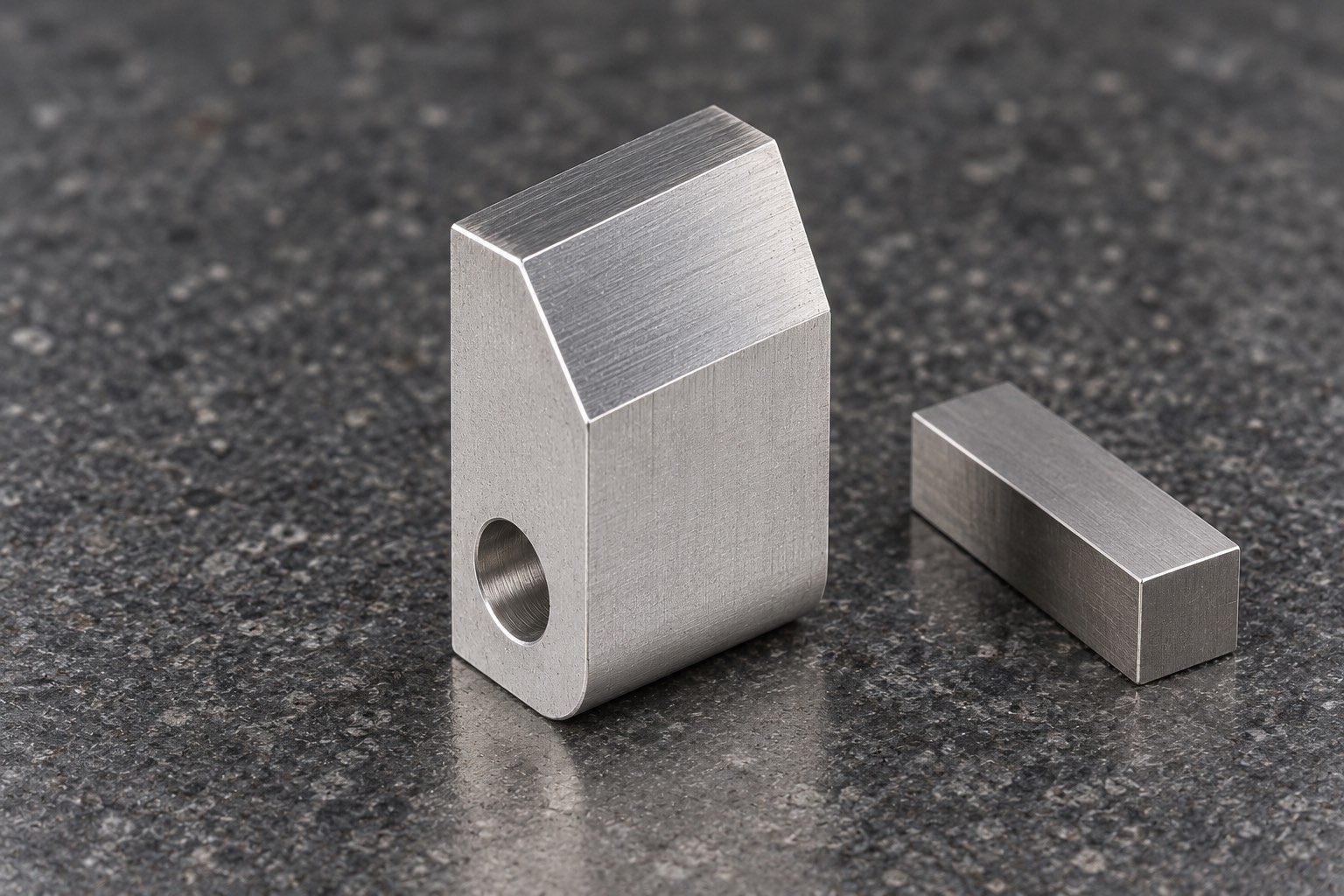

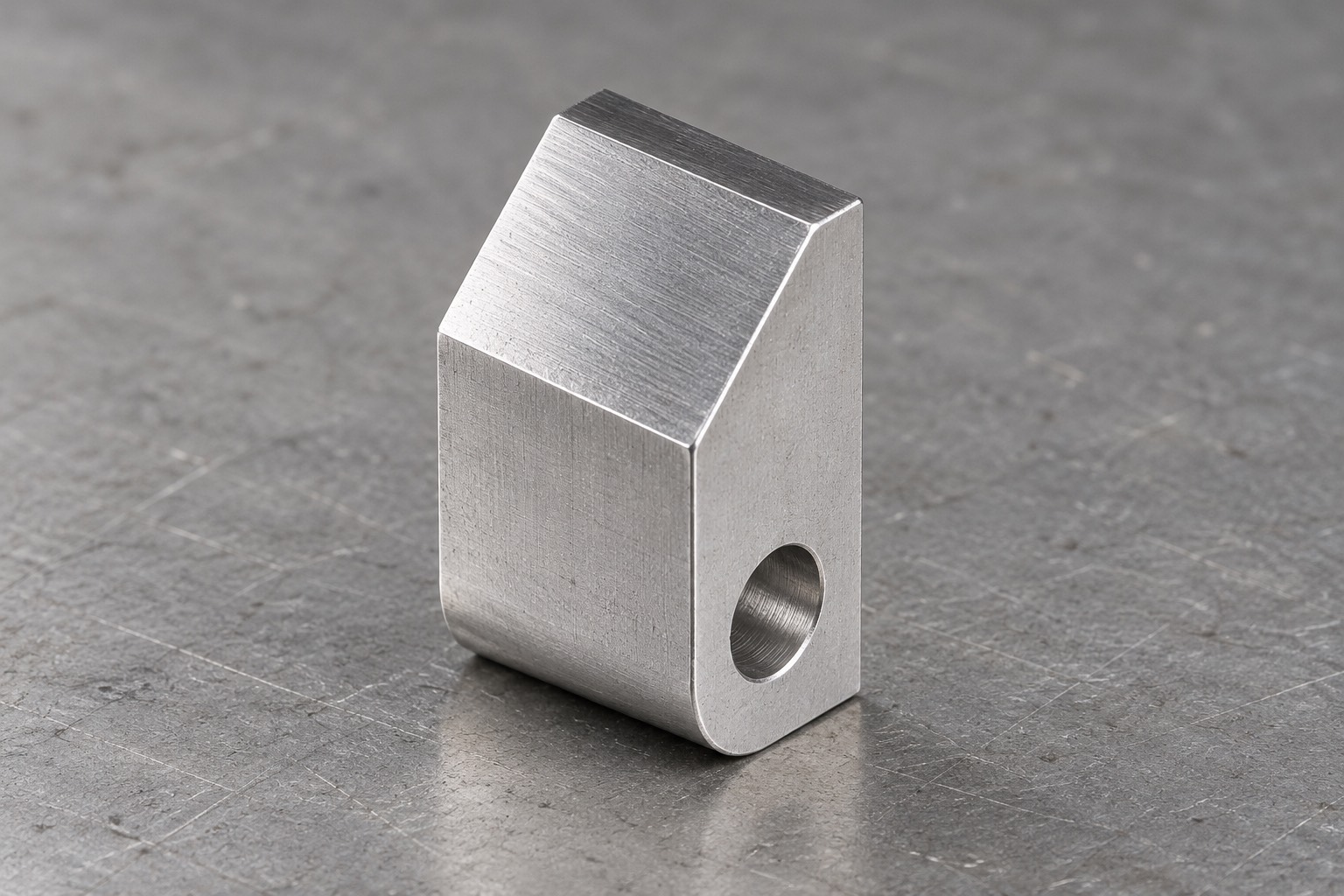

来源为受控STEP模型实际导入及多视角核对。尺寸仅为模型名义几何，不是材料、允许偏差或实测结果；其余尺寸、公差和工艺要求按受控图纸与试制评审确认。公开图片是生成结构示意，不对应真实交付实物。

不从外观直接认定用途与材质

斜面和横孔可能服务于某种装配或运动关系，但仅有模型时，不应断言它承担顶推、锁紧或传动作用。评审应先向设计方确认斜面是否为接触面、横孔用于安装什么，以及哪些外缘需要保持功能轮廓。只有明确功能后，才能决定加工与检查的优先级。

同理，模型的灰色显示不等于材料牌号。若后续采用不同金属或工程材料，毛坯准备、夹持和修边策略都可能需要调整。莱图加应把这些条件列入技术澄清，而不是在营销文案中补写未经核实的耐磨、硬度或使用寿命数据。

难点一：先建立稳定接触，再评审去料路线

小件的可夹持区域有限，斜顶和局部圆弧又可能使普通平口接触不充分。建议先在模型中识别平整接触区域，比较保留工艺余料、软爪或适当支承等路线，确认夹持接触、刀具进入和排屑空间互不冲突。不能把零件越小、夹紧越大当作稳定加工的原则。

吴玉光、李春光研究了工件与夹具接触、定位基准及工序尺寸之间的联系。本文借用这种关系分析思路，强调对接触位置作可复核说明，不据论文推导本件夹紧力、误差值或企业能力。来源：吴玉光、李春光，2011，《中国机械工程》

若计划借助余料保持夹持，应说明何时切离、切离后如何处理接缝，以及剩余基准能否支持复核。小件一旦完全从毛坯上分离，后续再装夹的难度可能改变，因此工艺评审不应只看某一道加工是否方便。

难点二：斜面加工与横孔定位需要统一关系

斜面可以先加工，也可以在保持其他基准的条件下后加工，两者都需要说明定位依据。若直接用尚未确认的斜面找正，再以它检查横孔，就可能形成相互依赖而缺少独立验证。建议将设计基准、实际装夹面和检查参考分别写清，再确定工序。

横孔与斜面、下部圆弧或侧面之间的关系，应按受控图纸要求确认。模型只展示名义关系，不说明允许偏差。孔径检查、孔位置复核和斜面轮廓复核属于不同项目，不宜因为通孔已经贯通，就把外形和装配关系一起判为合格。

难点三：孔口清理与小件保护相互制约

贯通孔有入口和出口两侧，尤其应评审出口是否有足够工具空间与支承条件。建议先确定修边范围，再选择可控工具与观察方法；不要因为零件小就采用无法确认修除量的粗放处理。过度修边可能改变孔口附近的功能轮廓，需按项目要求判断。

修边和清理时还要防止零件掉落、混料或被夹持工具压伤。可采用适合的小件托盘或限位方式辅助操作，但不能让辅助接触掩盖待检查区域。清理完成后，应把可见残屑、孔口连续性和外形表面分别核对，而不是仅看整体是否明亮。

工程师注意事项与必备加工能力

1. 评审夹持区域和分离节点。所需能力是小件软爪、支承或工艺余料方案设计，并能在切离前后验证定位与可检查性，避免零件分离后无法可靠复核。
2. 统一斜面、横孔与外形的基准关系。所需能力是把受控要求转为可执行工序和复核位置，不用模型名义值替代公差，也不让检查依据与加工假设循环自证。
3. 控制贯通孔两侧修边。所需能力是微小孔口观察、受控去毛刺与残屑清理；复核应确认没有残留，也没有改变不允许修除的区域。
4. 做好方向、数量与包装交接。所需能力是相似小件分隔、版本对应和表面保护，记录实际复核状态，不以生成图片或空白表格代替加工结果。

这四项描述本件应评审和验证的加工条件，不构成已通过能力验证的宣称。实际材料、数量、设备和技术要求明确后，仍需用首件资料检验方案是否适用。

验收和交付时应保留什么信息

建议保留受控版本、首件确认对象、所用基准、检查状态及异常处理结论。若试装涉及孔内配件或斜面接触，应由双方约定试装对象和动作范围，不能仅凭一次装入推断整个运动或寿命要求已满足。

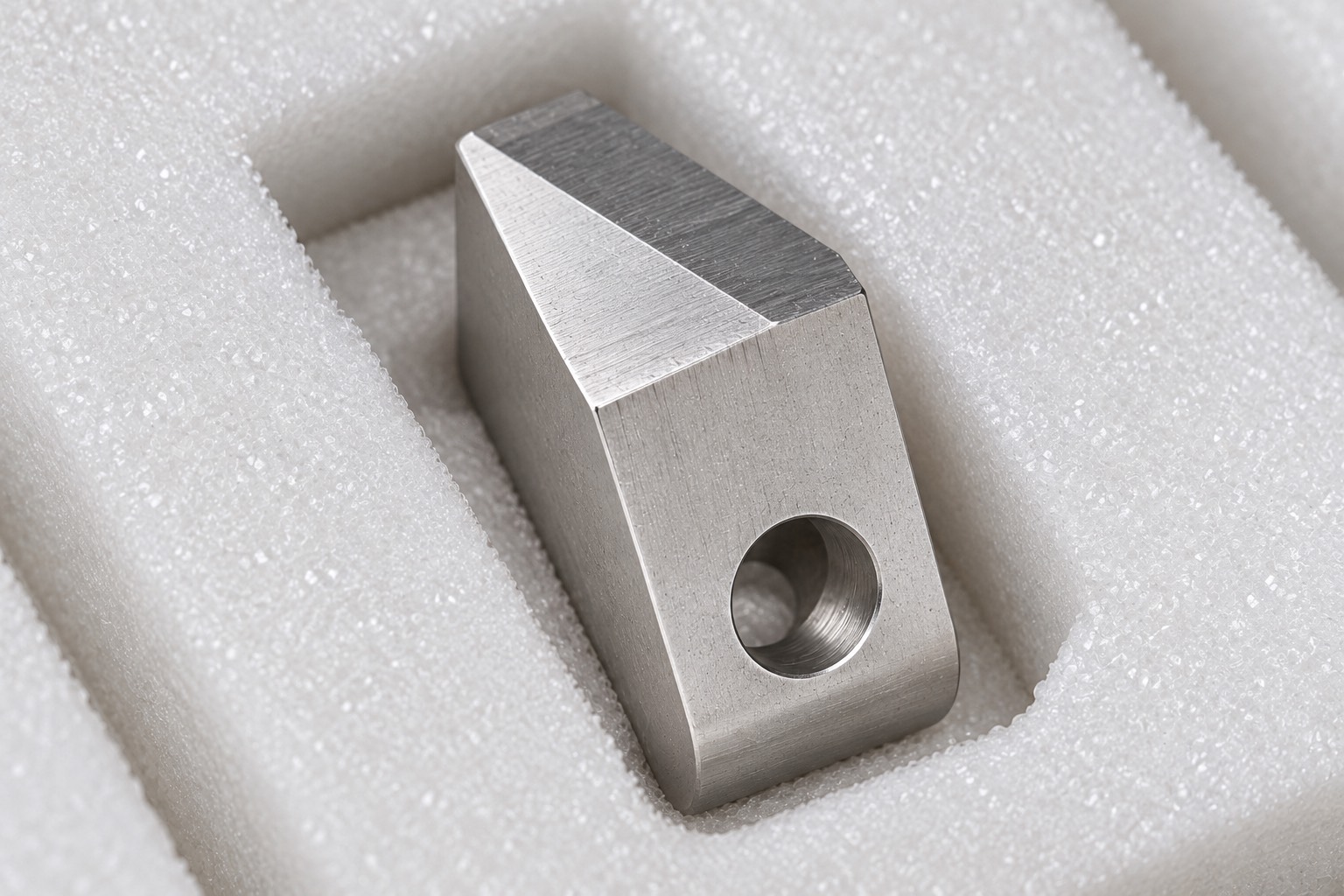

包装应防止小件在大容器中相互碰撞，也不宜与不同材料、不同版本的相似件混装。必要的内部标识可放在分隔容器与清单上，避免未经允许直接刻写在功能面。无锡小批量非标零件加工的交接，应以可对应的实物和记录为准，而不是用没有条件的精度承诺结束评审。

常见问题

顶部斜面能直接当作定位面吗？

应先确认其功能和接触条件，不宜仅因容易看到或夹到就将其确定为基准。

这么小的零件必须采用某一种机床吗？

不能仅按尺寸决定。应结合可达性、定位、材料、数量和复核条件比较路线。

贯通孔只需要检查直径吗？

还应按图纸核对位置关系和两侧孔口状态，直径读数不能替代其他要求。

模型没有标注公差时怎么办？

先确认受控技术资料及接收条件，文章不自行补入通用精度值。

生成配图能用作外观验收样件吗？

不能。它只用于结构理解，实际外观与尺寸接收须依据实物及双方确认的方法。

参考来源

受控STEP模型导入与多视角核对；吴玉光、李春光《夹具定位误差分析的机构学建模方法》，2011。论文用于定位关系分析思路，不作为本件试制结果。
