无锡双长槽薄盖板加工风险分析：槽口、支撑与卸载复核

2026-10-19 案例分享

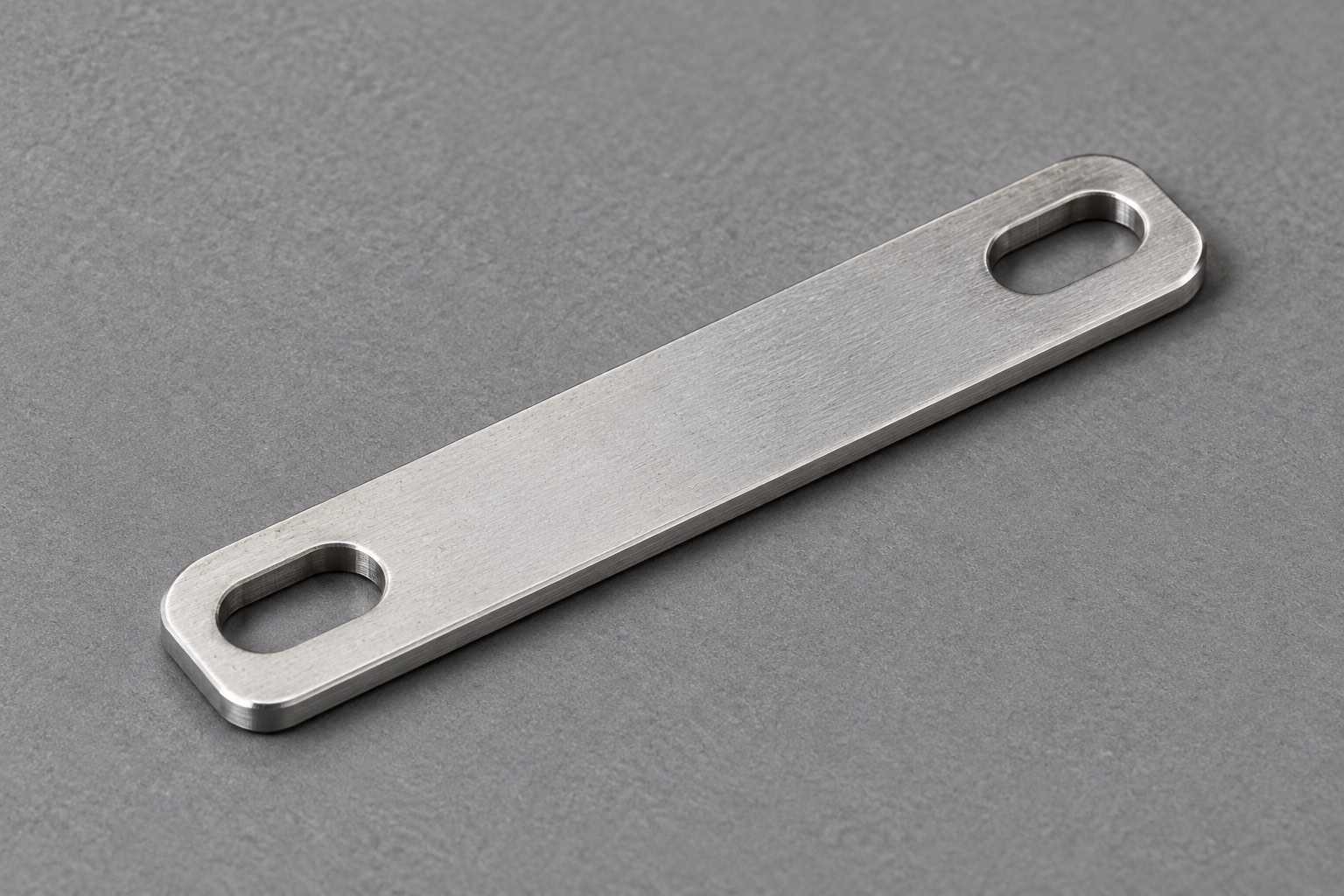

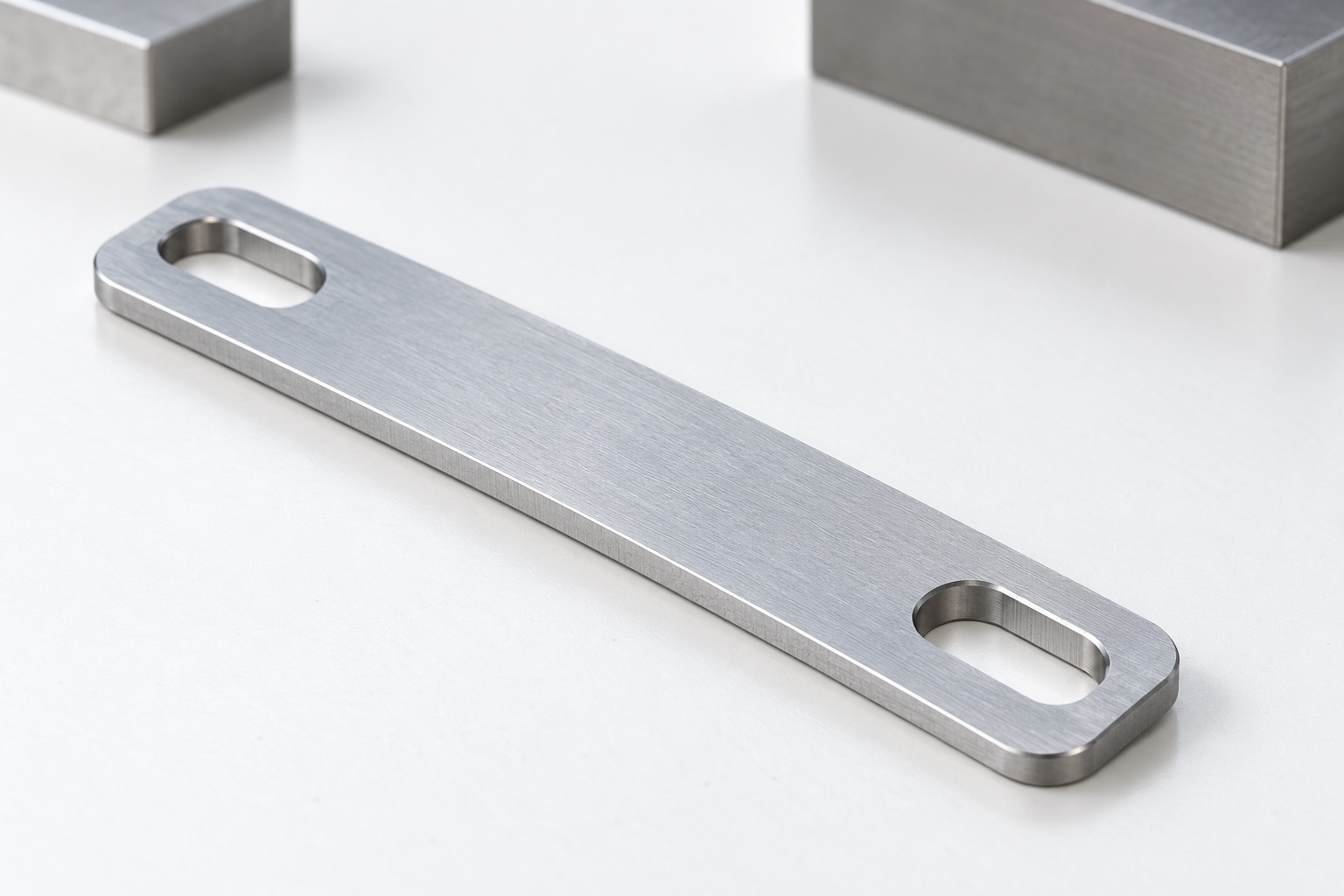

这款薄盖板呈圆角长条形，两端各有一个沿长度方向的长槽，模型名义包络为32×8×1毫米。莱图加从图纸工艺分析角度讨论开槽前后支撑变化、双面修边和卸载检查。本文不是实际加工复盘；三张生成示意图用于说明结构，不作为材料牌号、制造精度或交付结果的证据。

模型能够确认板体和槽口关系，不能仅由“盖板”名称认定密封、防护或承载性能。若两槽用于调节安装，则需要受控装配资料确认调节方向及紧固接触；若用途不同，评审重点也需调整。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。

以上来自实际导入并查看的模型几何，是图纸资料，不是生产测量结果。[来源：客户提供工程图纸可见标注及模型几何]

一毫米的名义厚度提示应谨慎安排接触，但不能单靠一个厚度数字决定加工方法。两端开槽会改变局部可夹持区域，槽端附近的材料也不宜承受随意压紧。建议在编程前区分实体承托、需要避让的刀路区域和成形后可用的夹持位置，让工装方案与工序顺序同步评审。

槽宽、端部圆弧和两槽位置是不同检查对象。只检查刀具直径或在槽中插入螺钉，都不能完整说明槽形满足要求。若槽承担调节作用，还要在约定的配套状态下观察紧固接触与调节边界；这种装配观察不等于确认了密封、寿命或其他系统性能，不能由零件结构外观推导。

建议先评估保留工艺余量或在托板上完成主要特征的路线，确保开槽时下方有合适承托，并给刀具出口留出安全空间。采用压点时，应避免把薄板压向悬空区；采用其他固定方式，也要考虑移除、清理以及对表面的影响，不能只因切削过程中看起来稳定就认定工艺合适。

吴宝海等的装夹综述将薄壁零件变形、振动和装夹控制联系起来讨论。本文只据此提醒对支撑进行联动评审，不将综述中的装置或效果当作这块盖板的可用参数。来源：吴宝海等《机械工程学报》2021年综述

贯通长槽加工结束后，入口与出口都需要观察。靠近槽端的圆弧区域、直线与圆弧衔接处可能成为修边难点；若用同一种强力打磨动作处理整圈，容易把边缘磨得不均匀。建议先确认允许的边缘处理范围，再安排适合薄片拿取和支撑的修边方法，不凭手感随意加大倒角。

槽形检查应覆盖端部、直段和过渡区，必要时在约定的放置状态下观察轮廓。修边后要重新检查槽口，而不是只看是否还有毛刺。工艺评审还需考虑游离切屑是否留在槽里，以及清理工具会不会划伤薄板；这些检查属于拟安排的过程控制，不代表本件已经出现过缺陷。

薄板在承托和夹紧状态下可能表现不同，建议把加工时支撑、检查时支撑和交付时保护分别写清楚。工序中先观察接触是否贴合，卸载后再按一致方法复核，不用手指强压平后测量来代替约定状态。发现变化时，应先记录位置与工序，排查夹持、去料和修边因素，不同时更改全部条件。

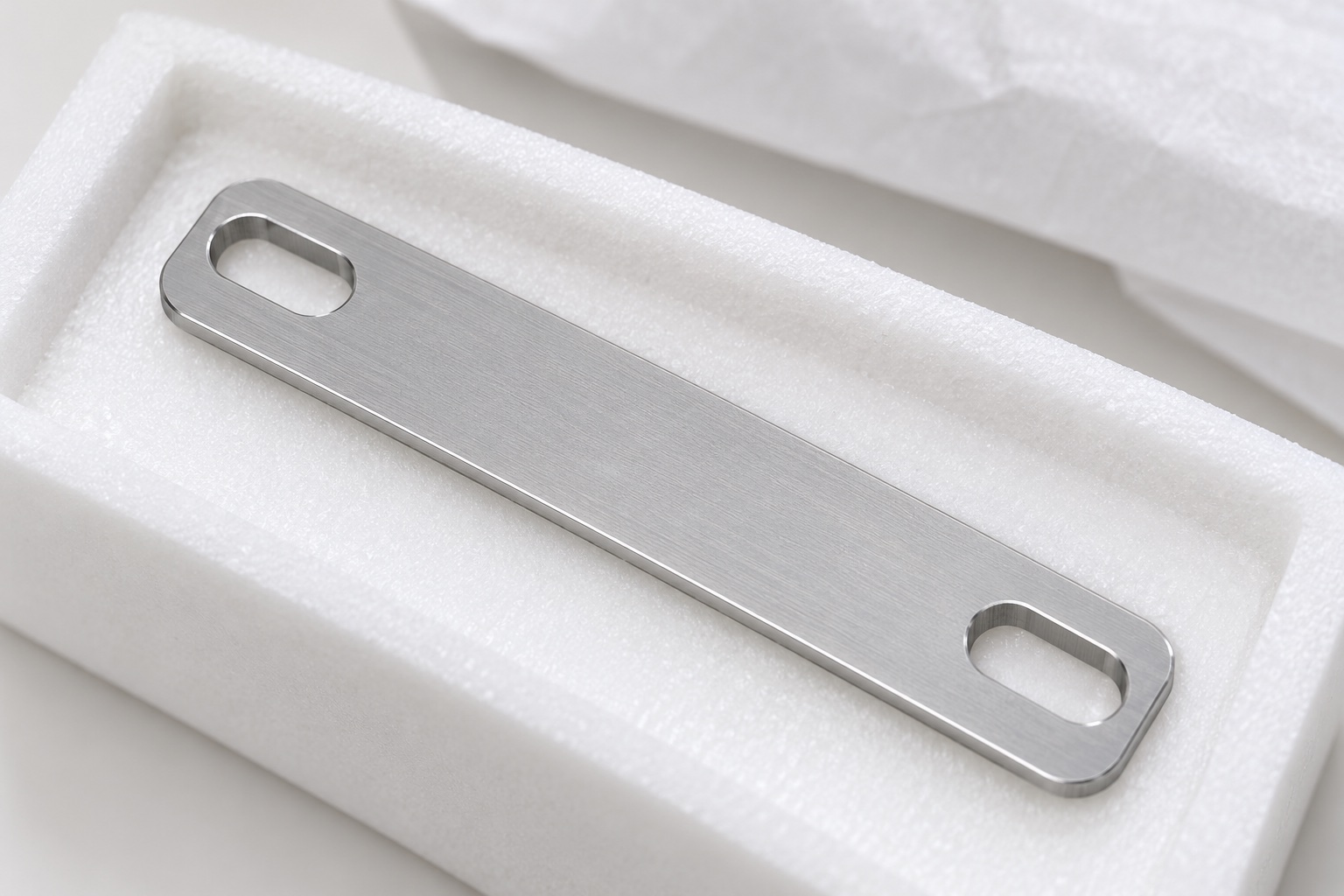

包装材料应承托而非把零件夹弯，适当分隔以减少相互碰擦。若后续还要经过表面工序，应事先约定处理前后复核哪些特征，以及薄片如何周转和拿取。不能把生成图片里平整的外观当作自由状态已经合格，也不应在缺少受控要求时自行设定平整度限值。

无锡薄盖板加工需求可先提交受控图纸、模型、数量和配套要求，由加工方说明路线、支撑、修边及检查方式。采购评估重点是这些方法是否能被验证，而不是只看设备型号或承诺精度。本文列出的是本件所需能力，不将其视为莱图加已完成全部验证或拥有本地实体工厂的证明。

不能只按厚度决定。还应比较材料、轮廓、槽形要求、数量与夹持条件，方案需要试制评审确认。

不够。还要按图纸复核槽宽、端部与位置，试装只辅助观察配套关系，不能替代几何检查。

应评估成形后剩余的夹持和支撑区域。若后续开槽难以稳定承托，可以比较保留工艺余量或托板路线。

修边可能改变薄槽边缘与轮廓，清理后复核可以避免把表面变光滑误当成全部要求满足。

银色是结构示意的视觉表达，不构成材料证据。实际供料、表面和接收要求依照受控技术资料确认。

客户提供工程图纸可见标注及模型几何。吴宝海等2021年《机械工程学报》装夹技术综述，仅采用与弱刚性支撑相关的定性评审思路，不引用具体试验数值。
