无锡薄型多孔安装座加工风险分析：孔位关系、支撑与双面毛刺

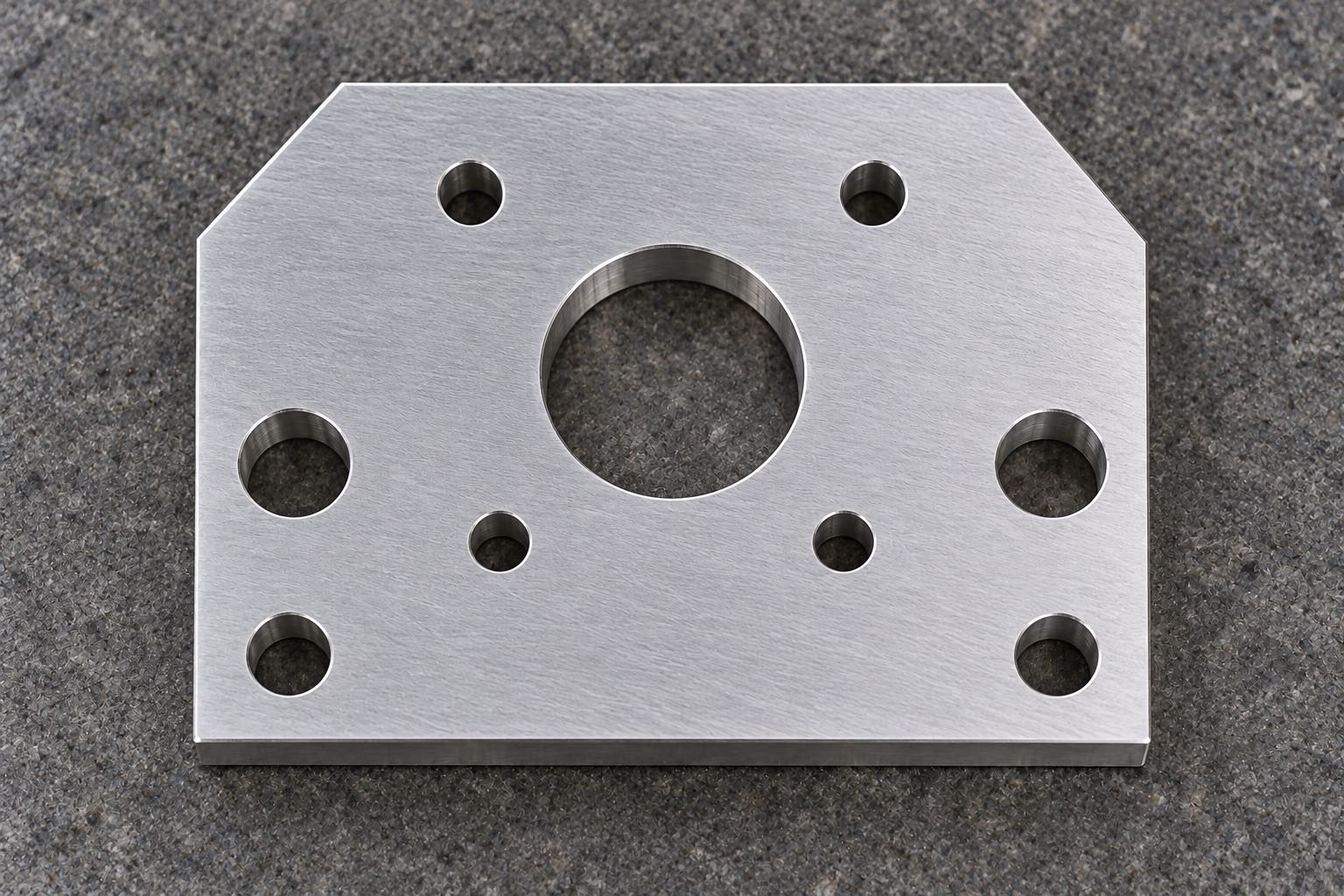

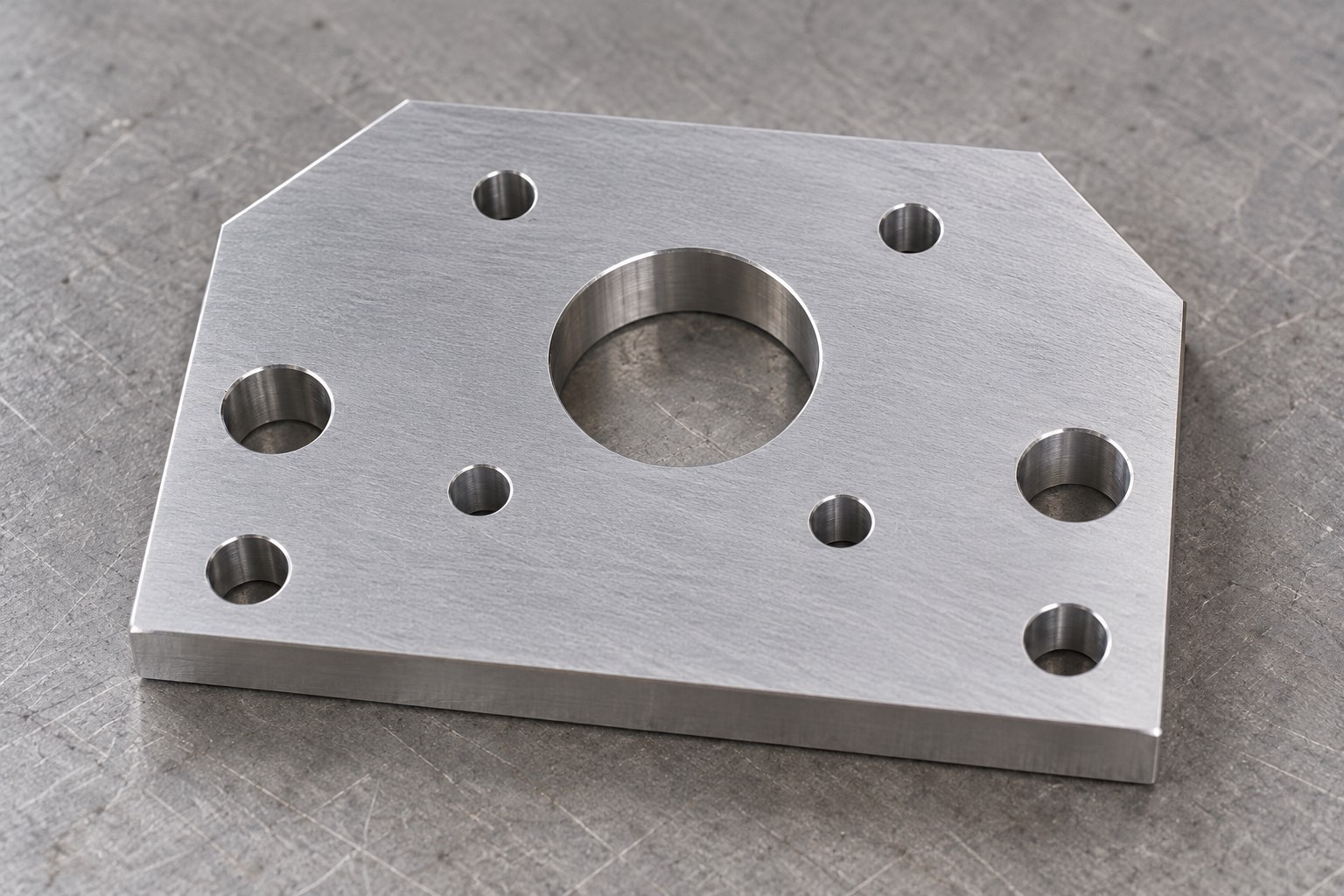

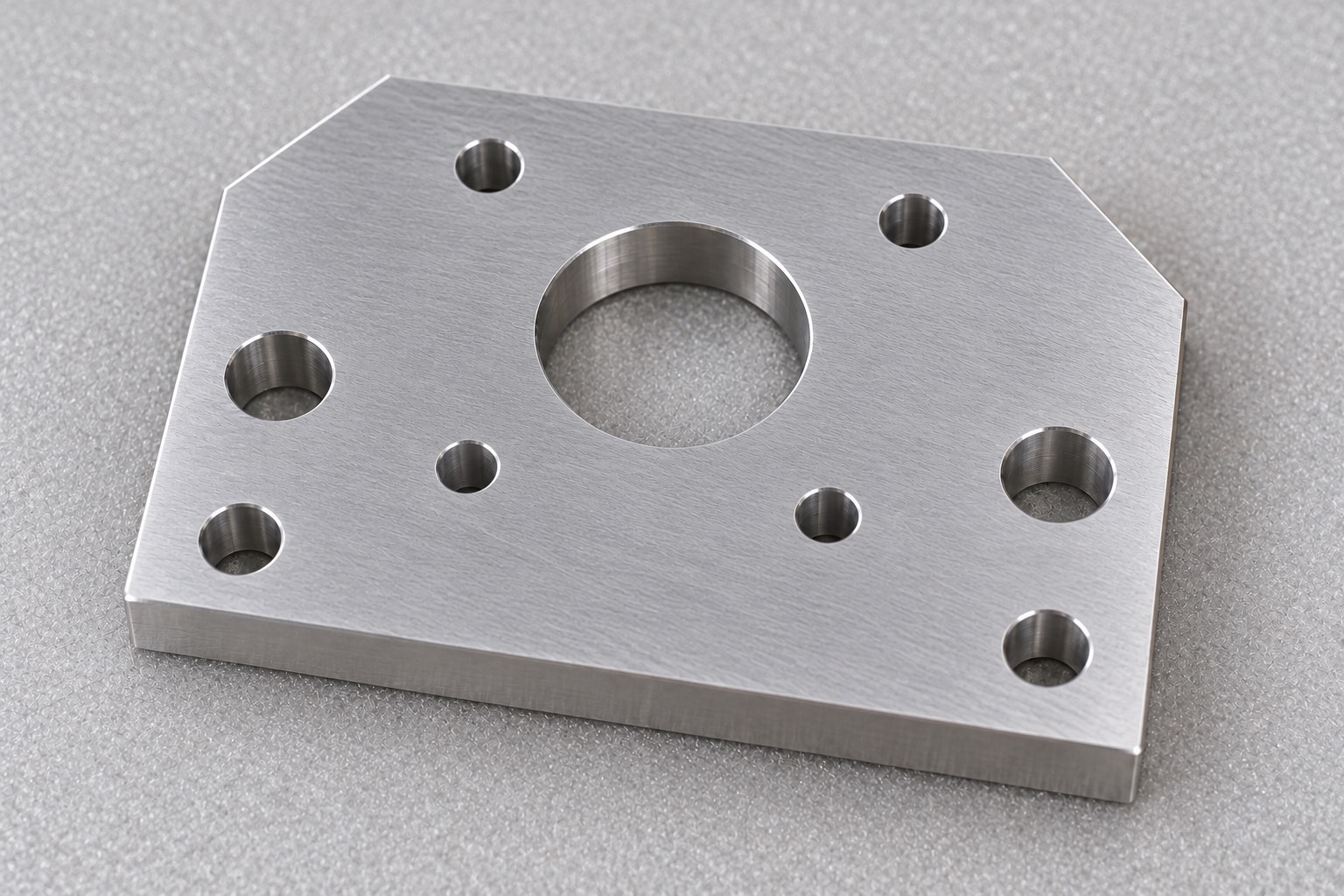

【本文摘要】这款薄型安装座的模型包含一处大孔、四处小孔和两组不同直径的边部孔，并有两个切角。加工评审不应只统计钻孔数量，还要把孔位关系、薄板支撑、翻面修边与成品复核连起来。本文采用莱图加工程分析视角，供无锡小批量零件加工需求参考；依据为受控三维模型，不是已完成订单，也不据模型文件名认定具体设备用途或材质。

图纸可见数据摘要

表内为模型几何导入与正投影核对结果，孔径属于名义几何，不是已确认的生产公差、配合等级或实物测量值。其余尺寸、公差和工艺要求按受控图纸与试制评审确认。[来源：客户提供工程图纸可见标注]

九孔布局应怎样转化为评审对象

这类安装座的孔径和数量容易单独核对，关联位置却需要明确基准。建议先确认哪一面用于贴合、哪条边或哪一特征用于确定方向，再把大孔与各孔组放入同一坐标关系。模型带有两处切角，可用作辨识方向的线索，但是否承担装配定位作用仍需结合设计要求确认。

如果只按孔径把加工任务拆成几组，可能忽略翻面或重装时的坐标传递。拟定方案应说明首面加工的定位依据，第二面如何找正，以及哪些部位需要留给后续支撑。模型中的平面和圆孔也不自动代表已经给出平面度、位置度或螺纹要求，不能在文章或工艺单中自行补成确定指标。

风险一：开孔后可用支撑区域改变

5毫米为模型厚度，这个数值本身不能决定夹紧方案。大孔和边部孔形成后，可供接触的位置会与毛坯阶段不同。建议先比较粗加工、孔加工与外形加工的顺序，尽量让关键加工区域下方保有稳定接触，避免把夹紧力集中在孔口附近，或靠强压让零件贴紧台面后直接判断成品状态。

《机械工程学报》刊载的薄壁零件装夹研究综述指出，合理装夹有助于控制弱刚性零件的加工变形与振动，并讨论了辅助支撑技术。[来源：《机械工程学报》：面向薄壁零件加工变形与振动控制的智能装夹技术研究进展] 对应这款安装座，拟定措施可以是保留工艺余量、调整接触位置或分阶段完成特征；具体选哪种方式，仍要由材料、毛坯和实际设备验证，不直接搬用其他零件的切削参数。

风险二：多组孔在翻面后失去共同关系

建议先定义一致的坐标方向，再安排孔组加工和测量。若设备与装夹条件允许，可评审在同一定位状态下完成关联孔组；若必须分工序，则应明确转序依据，并在首件中复核重复装夹后的关系。不是所有孔都需要相同检查方式，也不能只检查大孔就代表四小孔和边部孔组都已满足要求。

验证方法应围绕实际功能：把孔径、关联位置和装配动作分开记录，再根据受控资料建立对应关系。发现孔组方向不一致时，优先核对图纸视向、坐标与翻面程序，保留原始记录。不要直接扩大某个孔使配合件能够穿入，再把这种结果称作图纸尺寸合格。

风险三：双面孔口与靠边部位修整

通孔的入口和出口都需按约定边缘要求检查。边部孔周围的接触区域较小，修整动作应避免碰伤外轮廓或拉出新的翻边。建议在首件时确认修边工具、可达角度及保护方式，完成后复核孔口和相关尺寸，不能仅用手感或一张俯视照片判断所有边缘已经处理完成。

两处切角与孔组的相对方向也应保留在复核示意中。这样做是为了降低换向识别错误，并非认定该件曾出现错孔。若后续增加表面处理，需要重新确认处理后的孔口、接触面和包装状态；生成配图只能帮助理解整体布局，不能证明孔径、公差或表面功能。

工程师注意事项与必备加工能力

1. 方向识别需贯穿正反面，两个切角不能在翻面时与另一侧混淆；需要具备模型视向转换和工序基准管理能力，并以首件复核孔组方向。
2. 大孔与边部孔加工后仍需稳定支撑；需要具备薄板装夹、余量规划和夹紧影响评估能力，检查加工及松夹状态的差异。
3. 九孔应按功能建立关联检查，而非只统计数量与孔径；需要具备多孔坐标加工和关联尺寸复核能力，让测量基准与设计保持一致。
4. 正反面及靠边孔口需受控修整；需要具备双面去毛刺和成品保护能力，避免修边改变孔口或外轮廓，并明确包装接触位置。

这些能力需要在承接前核实，不等于莱图加已凭本文证明某种设备配置、精度或交付成绩。工程沟通应能解释本件为何这样定位、怎样加工与复核，而不是仅以“精密加工”概括全部环节。

首件、验收与包装建议

建议首件确认资料包含版本、方向、基准、孔组编号及检查阶段，分别记录各类孔和边缘状态。检查方法按公差、可达性与功能评审确定，不因数量少就省略方向确认。包装宜单件隔离、保护双面和孔口；若多件叠放，应确认隔层不会进入孔腔或在表面留下摩擦痕迹，取用时也应避免硬物穿孔提拉。

常见问题

模型有九个孔，验收只数孔是否足够？

不够，还需按受控要求复核孔径、方向、关联位置及边缘状态。

5毫米厚就可以直接用同一套夹具吗？

不能仅凭厚度决定，还要评估孔布局、接触面积、材料与切削受力。

可以把四个小孔直接当作螺纹孔吗？

不应自行认定，螺纹及其要求应有受控标注和确认依据。

两个切角是否一定是定位基准？

它们能帮助识别方向，是否用于定位要由装配功能和设计基准确定。

图片看起来平整，就能说明平面状态合格吗？

不能。配图是结构示意，实际验收需采用约定支撑与尺寸复核方法。

参考来源

· 客户提供工程图纸可见标注：受控STEP几何、多视角与正投影核对，公开文字不含客户名称及内部代号。

· 《机械工程学报》：面向薄壁零件加工变形与振动控制的智能装夹技术研究进展，吴宝海等，2021年，57卷17期，21-34页。用于弱刚性零件的装夹与辅助支撑风险说明，不直接采用其他零件的切削参数。
