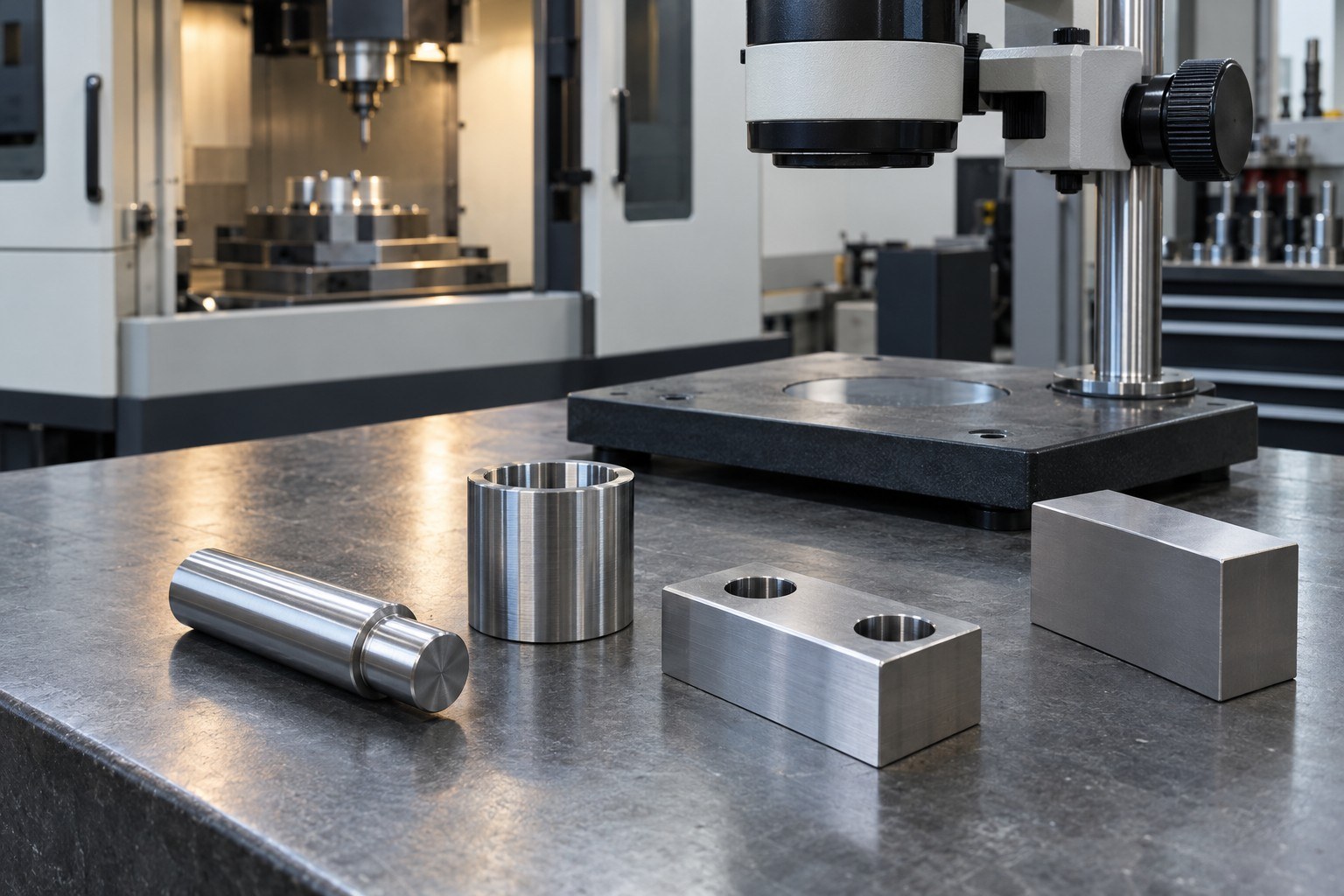

精密零件加工关键尺寸评审：从装配配合、定位关系到公差分配

2026-10-29 行业知识

【本文摘要】关键尺寸评审应从零件在装配中承担的功能出发，先确认配合对象、定位方式和允许变化，再讨论加工与复核方法。本文面向莱图加相关加工需求的技术讨论，提供可供评审采用的工程建议，不代表已有订单经验、企业能力证明或实测结论。采购时应让双方确认同一套功能依据，避免只围绕某个尺寸数字讨论能否加工。

本文适用于有配合面、定位孔、安装台阶或连接接口的精密零件加工评审。研发人员需要说明零件怎样装配、哪里承担定位；采购人员需要确认报价覆盖哪些要求；加工人员则需要把这些要求转换为工序和检查项目。三方关注点不同，评审输出应能够连接起来。

单件尺寸符合图纸，并不能独立回答装配是否顺畅。若装配受到多个零件、多个方向或表面处理后的状态共同影响，还需确认相互关系。建议先列出影响装配的接触面、运动间隙和紧固位置，再识别哪些尺寸直接关联功能，哪些只承担外形或避让作用。

本文没有引用已核验的标准条文，以下内容均为待项目评审确认的工程建议。合同或图纸已有技术条件时，应先核对其适用范围和版本，不以本文替代设计依据，也不据通用目录推导具体允许偏差。

建议将关键要求分成三组：直接影响配合的尺寸、建立定位关系的几何要求、影响接触或运动的表面要求。例如，孔轴配合应结合装入方式和工作状态讨论；安装面的相关要求则应联系支承方式与紧固顺序确认。两类问题可能有关联，但不能只用一个孔径数值代替全部装配判断。

评审还应区分设计基准、加工定位面和复核参照。它们可以一致，也可能因装夹条件不同而需要转换。存在转换时，建议记录转换关系及其复核方式，让后续人员能够理解尺寸从哪里建立，而非只看到工序名称。

建议先用简化装配示意表达功能路径，标出接触面、定位点和需要控制的间隙。对沿同一方向关联的尺寸，可建立尺寸关系式，确认每个组成环节如何影响功能结果。涉及空间方向或转动关系时，应补充相应分析，不能把所有关系都压缩成一条长度相加。

公差分配可先讨论两种路径。一种是从功能允许变化出发，逐项分配给相关尺寸；另一种是先整理各工序可验证的过程表现，再检查组合结果是否满足功能。前者便于表达设计目标，后者有助于评估实施条件。缺少过程数据时，第二种路径只能作为试制验证计划，不能据此承诺批量稳定性。

对于同一装夹中可完成的关联特征，建议比较统一定位与分次定位的可行性。统一定位可能减少参照转换，但也要考虑刀具可达性、夹紧遮挡和零件变形。分次定位则需明确重复定位方式，并在转换后设置检查节点。选择应依据本件结构，不把某种设备或装夹次数当成质量结论。

建议莱图加在接收需求时，先把关键尺寸与装配功能逐项对应，形成待确认问题表。对有歧义的尺寸关系，应取得设计方书面确认后再作为编程依据；不能由加工端自行改变设计要求，也不把便于加工理解为允许放宽。

工艺评审可进一步检查夹紧位置是否影响功能面，粗加工与精加工之间是否需要安排状态复核，以及表面处理前后分别确认什么。若尺寸要求对应处理后的状态，建议把处理余量、配合面保护和处理后复核纳入同一计划，具体数值仍由项目资料确定。

验证应同时覆盖数值和方法。建议记录使用的定位方式、测量接触位置、零件状态和判定依据。遇到薄壁、长悬伸或容易受夹紧影响的结构，可安排不同支承条件下的对照复核，确认读数是否受到测量方式影响。这属于验证建议，不表示本项目已经出现此类偏差。

1. 功能依据：确认配合对象、装配顺序及关键接触关系，避免仅凭单件外形判断要求。

2. 图纸依据：确认版本、技术条件及关键要求的解释责任，争议项形成书面结论。

3. 工艺依据：核对定位转换、夹紧区域、关联特征加工安排及必要的中间检查。

4. 复核依据：明确测量参照、零件状态、记录项目和异常反馈路径。

5. 交付依据：约定标识、功能面保护及尺寸复核记录的对应关系，使实物能够关联到受控版本。

供应商选择宜围绕上述事项查看具体解释与记录样例。设备清单可以作为沟通入口，但仍需核对本件是否可装夹、可加工、可复核。采购比较时，应先统一需求范围，再比较费用与交期条件。

问1：精密零件加工关键尺寸是否都要收紧公差？

答：建议按功能影响确定控制重点。对功能贡献不明确的要求，应先讨论设计意图，避免直接统一收紧。

问2：孔径符合要求，为什么仍需检查装配关系？

答：还需结合定位方向、相关孔位和接触面判断。建议由装配功能确定联合复核项目。

问3：加工定位面可以代替设计基准吗？

答：不能直接等同。采用不同定位参照时，应说明转换方式，并验证相关要求仍可正确建立。

问4：缺少批量数据时怎样讨论公差分配？

答：先明确设计目标和拟采用工艺，再通过试制获取过程信息，避免将估计写成稳定能力。

问5：采购应要求哪些交付资料？

答：可约定受控版本、首件确认记录和关键尺寸复核记录，具体项目按合同确定，并与交付实物对应。
