【本文摘要】光学设备支架采购不应只按外形和孔数比价。建议先确认安装对象、接触基准、调节需求、紧固空间与成品接收方式，再让加工方评审相同供货范围。莱图加建议无锡精密零件采购把支架放回实际装配关系中讨论，技术分析服务于供应商选择，不凭外观推断系统精度。

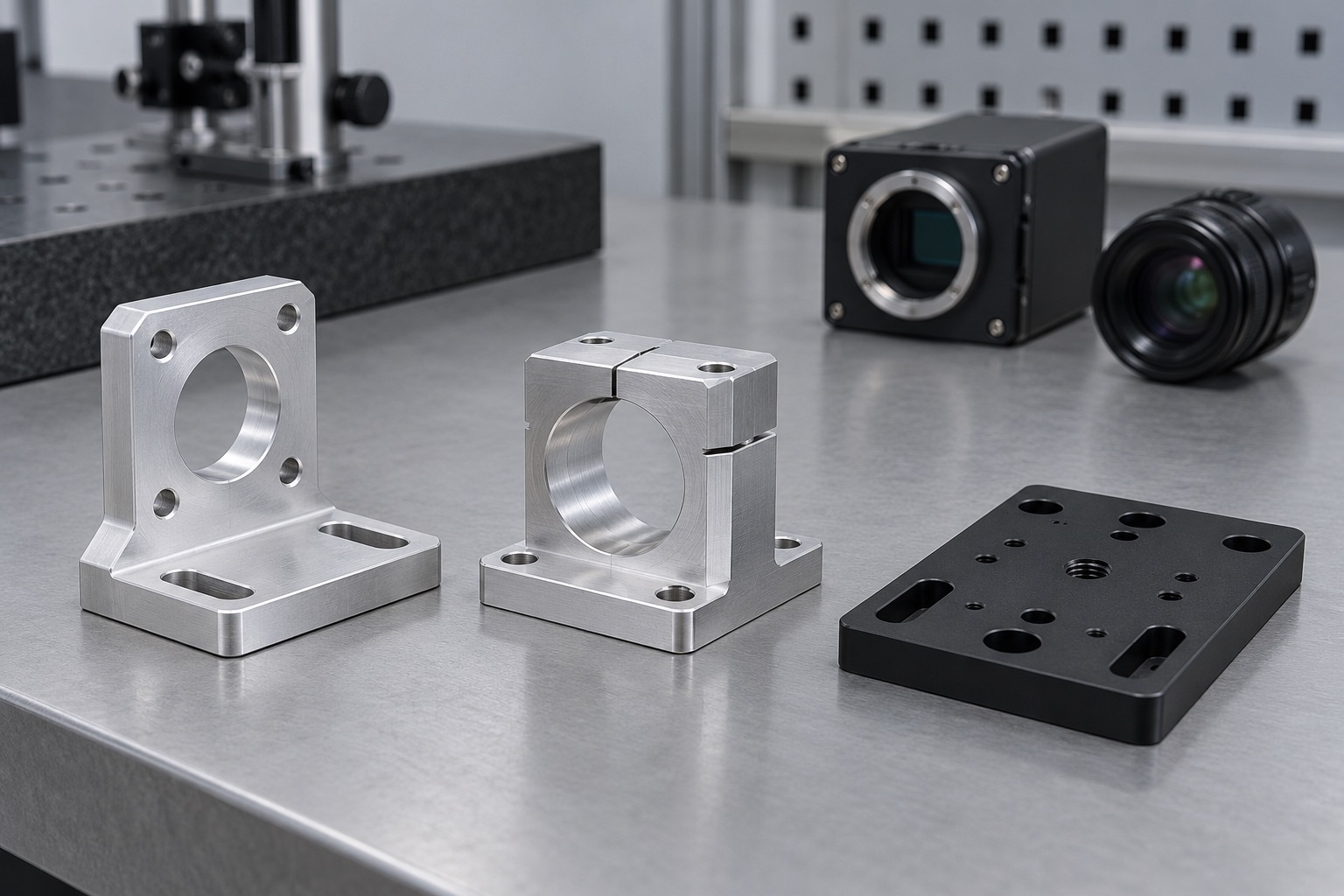

一个相机支架或光源安装座可能只有几块平面和几个孔，但采购需要的是能够按要求进入装配的零件，而不是单独摆放时外观相似的金属块。若安装界面资料不完整，加工方对哪些面重要、哪些孔用于固定的理解可能不同。

本文讨论光学检测设备的机械支架与安装件，不评价相机、镜头或整机算法性能，也不替设计确定精度指标。零件材质、热处理、表面处理和尺寸要求须由受控资料给出。无锡相关关键词表示加工服务需求，不作为生产地址证明。

采购应明确支架连接哪些部件，提供接口图或经过确认的装配资料。不能仅发送相机外观照片让加工方猜安装孔，设备型号相近也不代表接口相同。若资料来自不同部门，应统一版本后再发出询价，避免报价依据在沟通中变化。

这一项决定报价是否覆盖真实连接关系。供应商提出接口资料不足时，应说明具体影响哪个孔、哪个接触面或哪个装配空间；采购则组织设计确认，不宜要求其按经验先做。保密项目可以提供脱敏接口摘要，但摘要须足以支持本次工作范围。

要区分用于贴合、定位和普通外形的面。建议由工程说明装配时靠哪个面、从哪里建立孔位关系，以及哪些表面不能被包装接触损伤。没有这些信息，仅要求“全部精加工”可能增加费用，却不一定解决实际装配问题。

供应商评审应解释这些面在加工和复核时怎样关联，而不只是列出设备。采购可以要求在首件确认资料中标明检查对象和状态，再核对与装配依据是否一致。这是方法适配检查，不是要求厂家承诺未给出的平面度或位置数值。

有些支架需要安装后调整，有些需要重复拆装后保持既定位置。两类需求不能仅凭长槽或圆孔外观判断。采购应请设计明确调节范围、锁紧状态与复装要求，避免把一个可调结构误写为固定定位结构，或用手动调整弥补未经确认的加工偏差。

若方案存在长槽、分体压紧或薄壁结构，工艺评审应说明支撑和检查状态；不能通过过度夹紧得到好看的单次尺寸。只有具体要求明确后，才能讨论采取何种工装或验证方法。所需能力不等于厂家已经提供了能力证明，应核对本件方案。

孔能穿入螺钉，不代表装配工具能够操作。采购应确认螺钉、垫片、连接件及工具空间由谁评审，相关标准件是否随单供货。支架单件没有干涉，与放入整机后便于锁紧和维护，是不同层级的问题，应分别确认。

对于多个安装方向或左右件，资料中还应明确观察方向和区分方法。加工方可以提出风险，但不能凭模型展示角度擅自决定装配方向。采购比较报价时，要把标准件、配套件、试装及资料交付范围放到同一清单，避免遗漏余下采购工作。

应约定在何种状态下接收：表面处理前、成品状态，还是与指定配合件试装后。明确尺寸复核、外观区域、包装保护和装配确认各自覆盖什么。不要用“装上后图像正常”反向证明所有机械尺寸都符合，也不要让零件厂为未约定的整机性能承担技术承诺。

工信部2022年对《制造业质量管理数字化实施指南（试行）》的解读提出，通过质量数据交换共享促进上下游协同。这里引用该方向解释接口资料和确认记录的连接价值，不把政策解读当作光学支架的精度规范或合同责任规则。来源：工业和信息化部科技司，2022年政策解读

建议让加工方针对这五项信息给出具体反馈：哪些已理解、哪些影响路线、哪些需设计确认，以及准备怎样复核。能够指出本件接口并解释检查条件，比仅提供一份通用设备清单更有助于判断适配程度。不能把回复速度直接当作技术能力结论。

首件阶段可按实际风险选取代表性装配接口，保留该零件与版本的对应记录。若采购另行组织整机试装，应先分清机械件检查与系统测试的边界，异常时逐层定位。更改孔位或接触面前应重新确认资料，不由现场人员临时修改后再沿用旧结论。

五项信息明确后，请各供应商按相同材料、版本、数量、检查和交付状态报价。需要附带配合件或专用工装的，另列提供方及时间；没有包含试装的，标明后续由谁完成。先确认范围，再比较费用与排期，才能避免采购价格低而内部补工作多。

选择加工方时，重点看其能否解释本件基准、保护面、复核方法与交接条件。对没有证据的精度、时间和良率承诺不直接采信。真正可执行的采购结论，应是明确哪些条件已经满足、哪些需补充确认，而不是按宣传词给供应商排序。

应先取得可确认的接口资料；如另需设计服务，应单独明确设计范围和确认责任。

不能仅凭外观判断，需结合装配方式和设计要求评审，明确调节与定位各自如何实现。

外观只是其中一项，还应核对安装界面、关键关系和成品状态，不用外观代替功能条件。

不能默认包含。应把机械件供货、配合件试装与系统调试分别约定，比较相同范围。

先抓五项装配信息和关键接口，记录可简洁，但版本、对象与确认结论应能对应。

工业和信息化部科技司，2022年《制造业质量管理数字化实施指南（试行）》解读，正文仅使用质量信息协同的原则性说明。
