无锡机器人末端夹具零件加工：试制前应确认的5项装配信息

2026-10-19 行业知识

机器人末端夹具零件的加工评审，不能只看孔径和外形是否容易做。接触位置、定位与夹紧分工、配套件版本、运动避让和验证方式，都会影响样件能否用于装配。莱图加针对无锡小批量非标零件加工需求整理五项信息清单；以下是工程评审建议，不指代真实机器人项目，也不承诺抓取精度、负载或连续运行结果。

先说明夹具接触的是工件哪一面，哪些位置允许夹持，哪些位置需要保持外观或避免受力。若接触面为曲面、薄壁或已有表面处理，工艺人员需要知道装配后的接触状态，不能仅凭夹爪外形猜测作用。可由设计方提供受控装配关系或接触示意，零件制造图仍作为加工依据。

接触面的加工要求应与用途匹配。不是所有表面都需要同等处理，也不能为了外观统一随意抛光定位区域。若计划增加软垫、保护片或可更换镶块，应一起确认厚度关系、固定方法和更换后的检查方式，避免单个零件尺寸正确，组合后接触位置却发生变化。

螺钉通常负责紧固，但具体装配是否依靠销、台阶、止口或其他特征定位，需要设计资料确认。若把带间隙的安装孔同时当作精确定位依据，拆装后的状态可能取决于装配动作。应先把功能分工说清楚，再判断哪些孔位与接触面需要重点复核，不能默认所有孔都是定位孔。

上海交通大学团队关于夹具定位误差的研究，分析了定位元件位置及制造偏差与工件位姿之间的关系。研究对象为发动机缸盖夹具，本文仅借鉴整体误差评审思路，不把其模型和数值作为机器人夹具的验收依据。来源：刘亚雄等《机械设计与研究》2019年论文

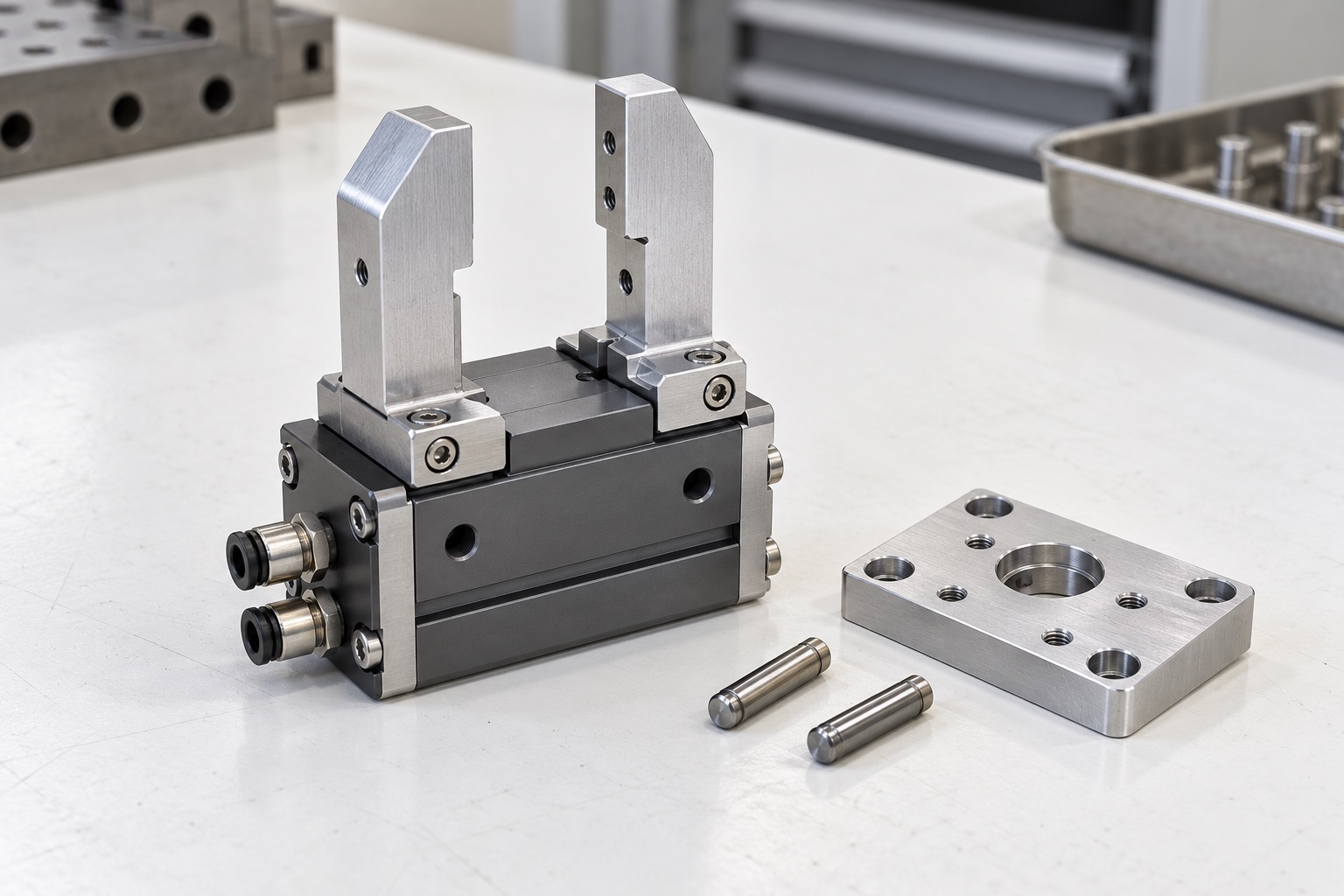

末端连接板、气缸、导轨、手指和被夹工件可能分别来自不同供应方。建议记录每个接口的版本及确认日期，区分采购标准件与定制件，不把旧模型中的接口当成正在采购的规格。设计变更若影响孔距、安装高度或连接方向，应同时评估关联零件，而不是只修改当前一张图。

小批量试制可以在评审中列出“已冻结”和“需装配后确认”的要求。前者用于编程与检查，后者用于安排验证与决策，但不能留成口头承诺。若样件装配后需要改孔、加垫或调整接触面，应形成新的受控版本，保留变更原因，避免随后重复采购时把试制修配状态当作标准图纸。

静态外形互不干涉，不代表动作全过程都没有风险。夹爪开合、连接件移动、紧固工具进入和气管布置需要结合装配状态评审。加工方可以核对零件几何与刀具可达性，运动范围和设备安全判断则需要设计与集成方确认，不能由零件照片直接认定系统可以运行。

制造评审可把深孔、交叉口、窄槽和薄边单独列出，确认孔口毛刺是否有机会进入滑动区域。装配检查也应关注螺钉头是否占用预留空间、工具是否能够按要求操作。若问题只能通过改变结构解决，应先获得设计确认，再改动制造图，不以加工便利为由自行取消功能特征。

建议先按图纸检查单件，再在受控装配状态下观察接触与动作。两阶段的记录应分开：单件尺寸满足要求，不等同于抓取稳定；一次抓取成功，也不等同于零件全部要求已验证。实际验证次数、工况及判定方式由项目风险和设计要求确定，本文不提供没有条件支持的统一次数。

如果装配结果不符合预期，应区分零件制造偏差、接口版本冲突、接触设计和调整方式。先保留样件及装配状态，再逐项比较，避免同时改动多个因素后无法判断改善来自哪里。需要返工时，应确认受影响的尺寸、表面和后续检查范围，不能仅凭修配后能够装上就关闭问题。

面向机器人末端夹具的小批量加工，建议将共同基准建立、关键孔槽、接触面保护和去毛刺分别写入工序评审。与功能相关的特征尽量在可追溯的基准体系下检查，翻面与二次装夹应有明确的定位依据。所需加工和复核能力仍需按实际项目确认，不能从通用方案推导出某家企业已经具备所有能力。

交付时将零件版本与数量对应，保护接触面和定位区域，容易混用的相似件应通过外包装或随件清单区分，不在功能表面随意刻字。无锡区域服务表述只说明需求面向的客户，不作为本地实体工厂或现场调试能力的证明；需要现场配合时，应另行确认服务范围和责任。

五项分别对应接触区域、功能分工、接口版本、动作空间和验证方式。它们是评审入口，具体项目仍可能有材料、表面和环境等补充要求。

可先讨论几何可加工性，但影响价格与接收的材料、数量、关键要求和版本应补齐后确认，不把模型外观视为完整技术条件。

不能简单按数量判断。应结合自由度、接触和装配约束评审，新增定位特征可能带来过约束，需要设计确认。

不能。试装观察功能关系，单件检查核对受控图纸，两者目的不同，应分别保存与风险相匹配的记录。

把图纸、模型、接口清单与变更记录关联管理，采购和工艺文件使用同一有效版本，发生修配后及时更新受控资料。

刘亚雄、梁庆华、罗磊：《基于蒙特卡洛模拟的夹具定位误差分析与预测》，《机械设计与研究》2019年35卷3期104-109、113页。已核验官方摘要及作者机构，仅用于整体定位误差分析思路，不用于机器人系统性能承诺。
