无锡传感器支架小批量加工：长槽调节与重复定位怎样取舍？

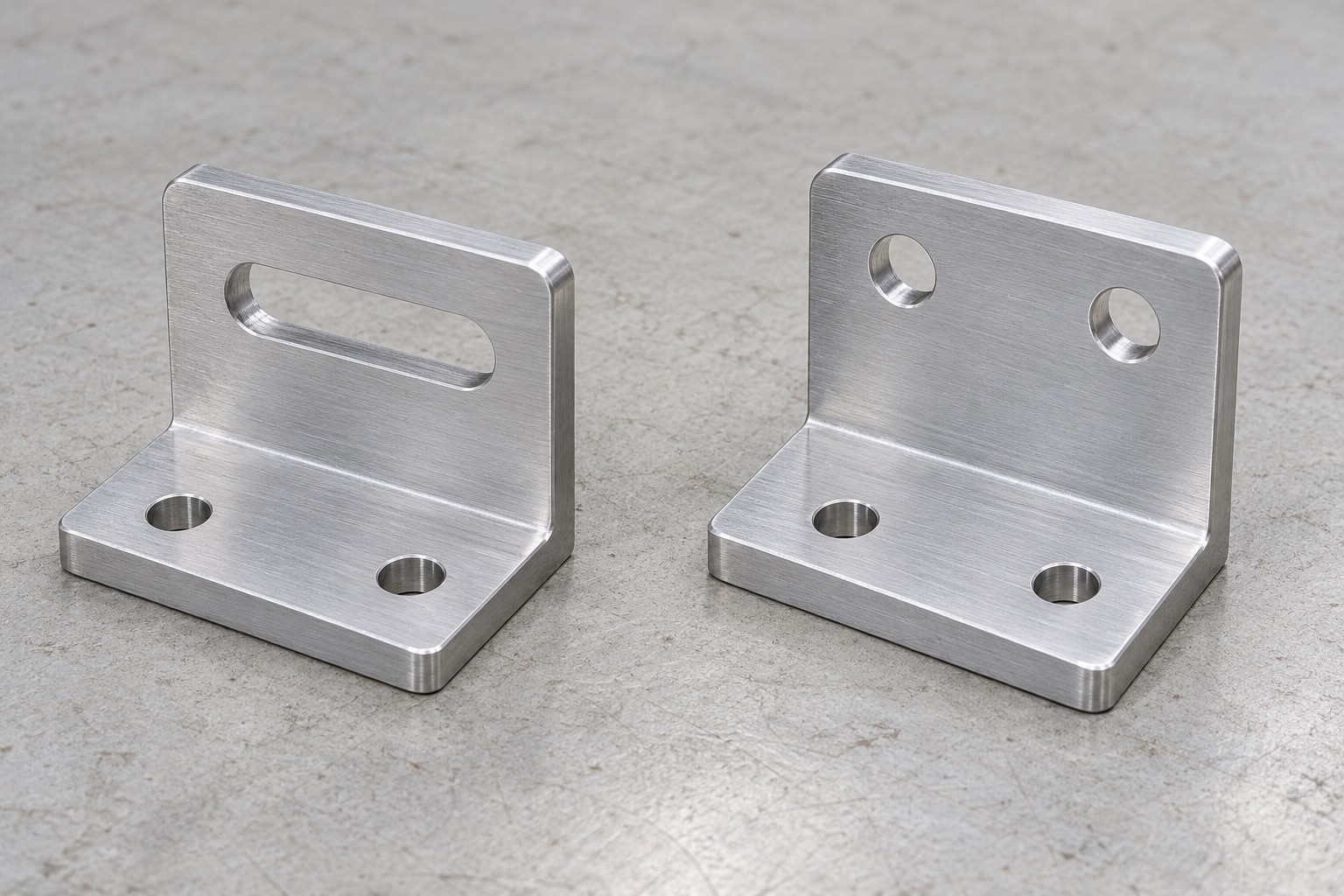

【本文摘要】传感器支架上的长槽与圆孔，解决的并不是同一个问题。长槽便于在一定范围内调节位置，重复定位则需要明确的基准、配合和紧固安排。面向无锡及周边自动化零件的小批量需求，莱图加建议先分清调试时需要移动什么、日常拆装时需要恢复什么，再评审支架结构和加工方式，不把两类目标简单归结为孔加工精度。

先把调试需求与拆装需求分开

研发调试阶段，传感器位置可能需要多次调整，安装接口也可能随设备方案变化。进入维护阶段后，采购方又希望更换部件时容易恢复原来的位置。这两种使用动作的侧重点不同。建议询价时描述调整方向、可用空间、拆装频次和配合件，让加工评审对应真实动作，而不是只给一张外形截图。

长槽提供的是可移动的几何范围，锁紧后的保持情况还与紧固件、接触面和实际受力有关。圆孔也不自动等于精确复位：若仅依赖有间隙的紧固连接，仍需评估位置恢复方式。设计是否需要定位销、止口或其他基准，应由装配功能决定，不能由加工方在报价阶段擅自替换图纸结构。

什么时候优先评审长槽方案

若设备确实需要在一个方向上调整，建议评审槽的有效移动范围、两端圆弧与紧固件的关系，并观察整个行程是否存在干涉。加工检查不应只停留在槽中部宽度，还应确认端部过渡和正反面边缘。调节时能移动，不代表锁紧后已经满足使用要求，仍需在约定条件下做装配复核。

长槽周围还需要给支撑和紧固留出合理区域。拟定工艺时，应评估开槽前后哪一部分承担装夹接触，避免槽完成后才发现夹持区域过小。对于需要双面修边的小支架，建议先检查工具是否能接近槽口，再安排翻面顺序，不将去毛刺作为加工结束后临时补做的动作。

什么时候优先评审圆孔与定位特征

若使用重点是拆下后恢复既定位置，建议先确认基准链：哪个面贴合、哪个特征定位、哪个连接负责紧固。圆孔尺寸、孔距与配合件之间的关系需要一起说明。检查时也要使用同一组基准，不能分别以两条未确认的外边作为起点，得到单项合格却难以装配的结果。

对多件装配的小批量支架，建议区分单件尺寸复核与组合试装。组合试装用于发现装配关系问题，却不能覆盖图纸上的全部尺寸；单件尺寸正常，也不等于已验证传感器和周边机构的工作位置。评审记录应说明两类检查各自回答什么问题，避免用其中一项替代另一项。

两种需求能否在同一个支架上共存

可以作为设计评审方向，但需明确哪一处负责调节、哪一处负责位置恢复，以及紧固后怎样检查。若只把圆孔全部改成长槽，可能会削弱原来的定位定义；若全部改为圆孔，又可能失去调试余量。方案比较应同时考虑功能、加工可达性、维护动作和资料变更，不能只比较刀路时间。

对于已有图纸，加工方应先提出问题和可验证的建议，再由需求方确认变更。建议将调节范围、定位关系、外观面和装配接触面分别标清。即使是数量不多的试制件，设计变更也要对应新版本，不能在现场临时扩大孔槽后继续沿用旧的接收资料。

工艺稳定性不仅与孔槽有关

薄立面、底脚和转角会影响支架在加工中的支撑条件。吴宝海等在《机械工程学报》发表的研究综述，讨论了薄壁零件的装夹优化、辅助支撑与加工变形和振动控制。[来源：《机械工程学报》：面向薄壁零件加工变形与振动控制的智能装夹技术研究进展] 对应到支架评审，莱图加建议先核对夹持区域和加工顺序，再选择切削条件，并复核松夹状态，不把其他结构的参数直接搬来使用。

若需要表面处理，还应明确孔槽、接触面和成品尺寸的检查状态。处理前装得上，不能代替对处理后状态的确认；去毛刺、清理和包装也不能伤到定位或贴合区域。对于长槽调节件，建议在代表性位置检查运动与锁紧动作，而不是只在一个容易装入的位置试一次。

莱图加评审与采购比较建议

建议把支架需求整理为“使用动作、定位关系、加工特征、复核办法”四部分。工艺沟通应能解释为什么保留长槽、圆孔依据什么定位，以及怎样检查翻面后的关系。这里描述的是莱图加工程沟通应采用的方法，不代表本文已经核实特定设备、精度或客户项目，也不把区域服务写成本地实体工厂。

采购比较可要求供应商说明首件基准、孔槽边缘处理、表面保护和版本追溯。报价范围应包含双方确认的复核工作，交期也要考虑变更与试装安排。合理的选择不是一味追求更紧的公差，而是让必要的功能有明确接收条件，让非关键位置不承担未经确认的加工成本。

常见问题

长槽越长，支架越好调吗？

还需考虑可用空间、剩余结构、紧固和干涉，不能只看槽的总长。

圆孔加工得很准，就能保证重复定位吗？

不能单独保证。定位基准、配合件、连接间隙和紧固方式都需要评审。

可以把原图圆孔直接改成长槽吗？

应先得到需求方的图纸变更确认，再按新版本加工与验收。

单件尺寸合格，还要组合试装吗？

是否试装由使用风险与需求决定；两类检查关注不同问题，不能互相替代。

数量少，可以省略版本记录吗？

不建议。试制阶段更容易改图，保留版本与首件记录有助于判断后续差异来源。

参考来源

· 《机械工程学报》：面向薄壁零件加工变形与振动控制的智能装夹技术研究进展，吴宝海等，2021年，57卷17期，21-34页。用于弱刚性零件的装夹与辅助支撑风险说明，不直接采用其他零件的切削参数。
