无锡PTFE固定座加工：薄法兰与背面双锥孔怎样复核？

圆形PTFE固定座需要把顶面孔系与背面剖面一起看。本文依据加热板固定座图纸，讨论无锡精密零件加工中的薄法兰支撑、双锥孔边界和去屑复测，按确认版本交付。

基本介绍

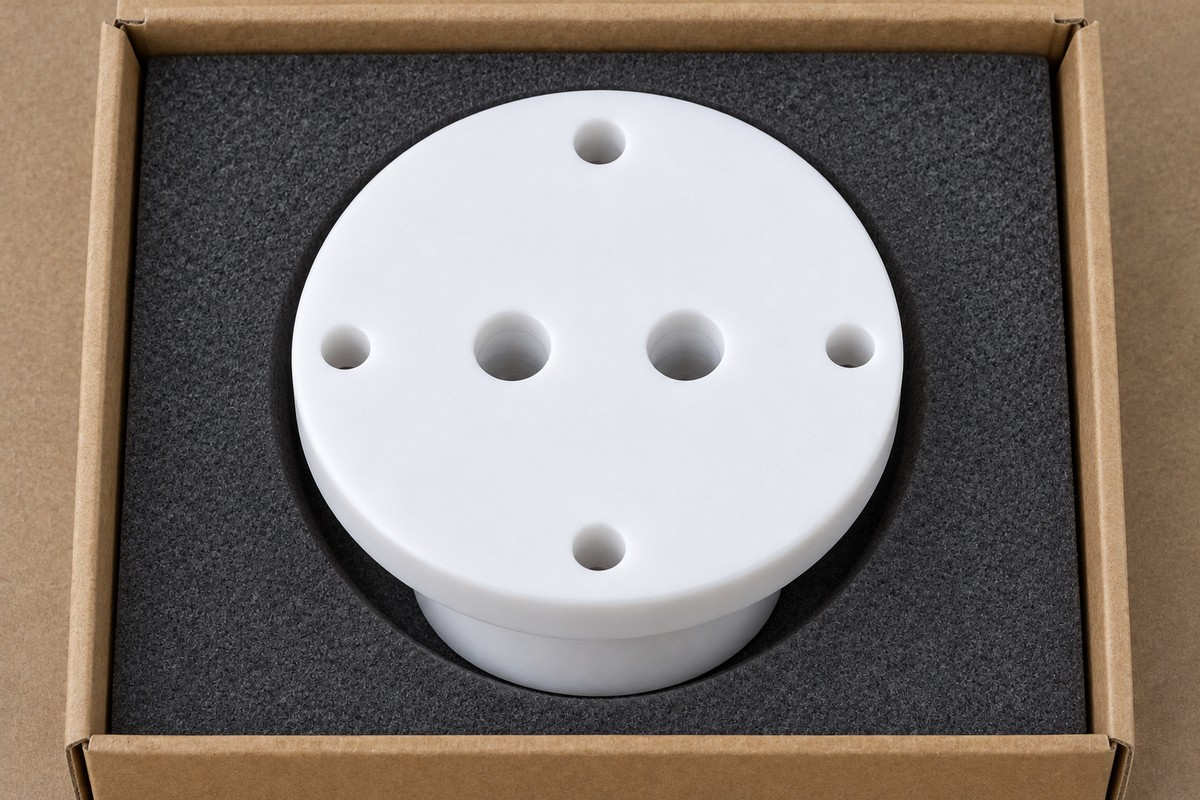

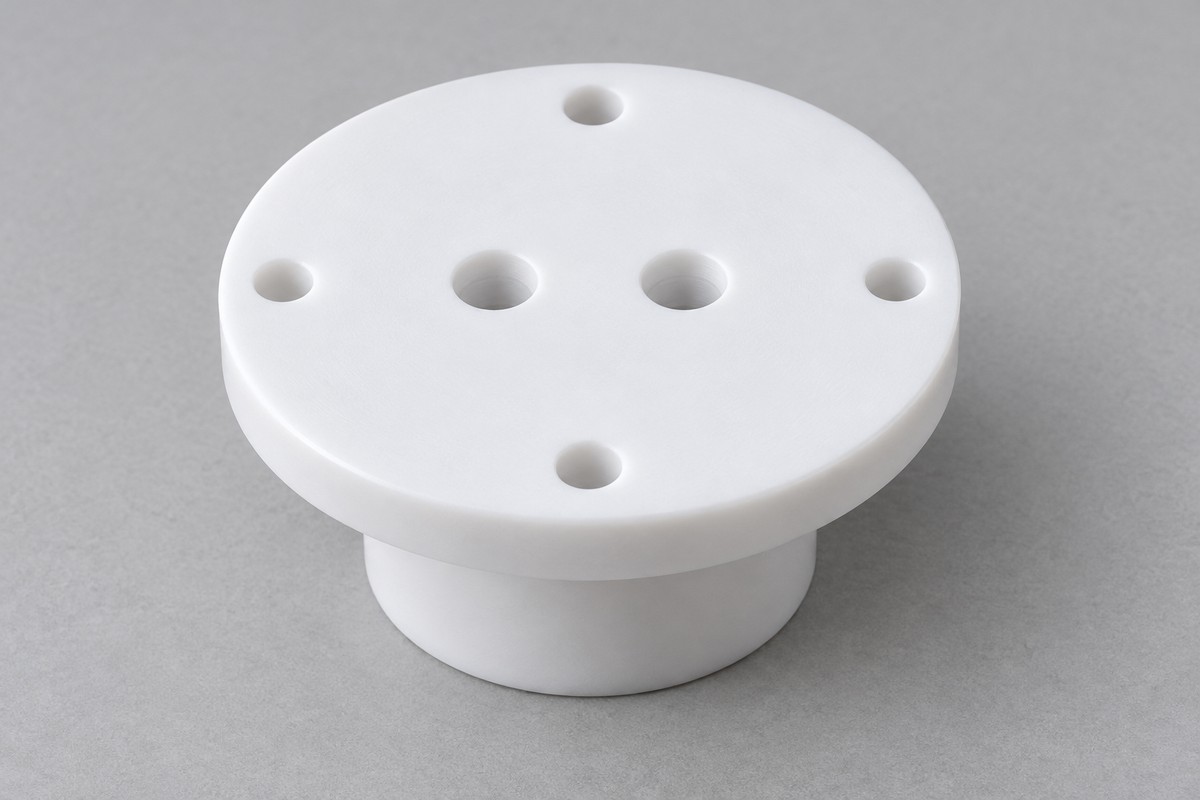

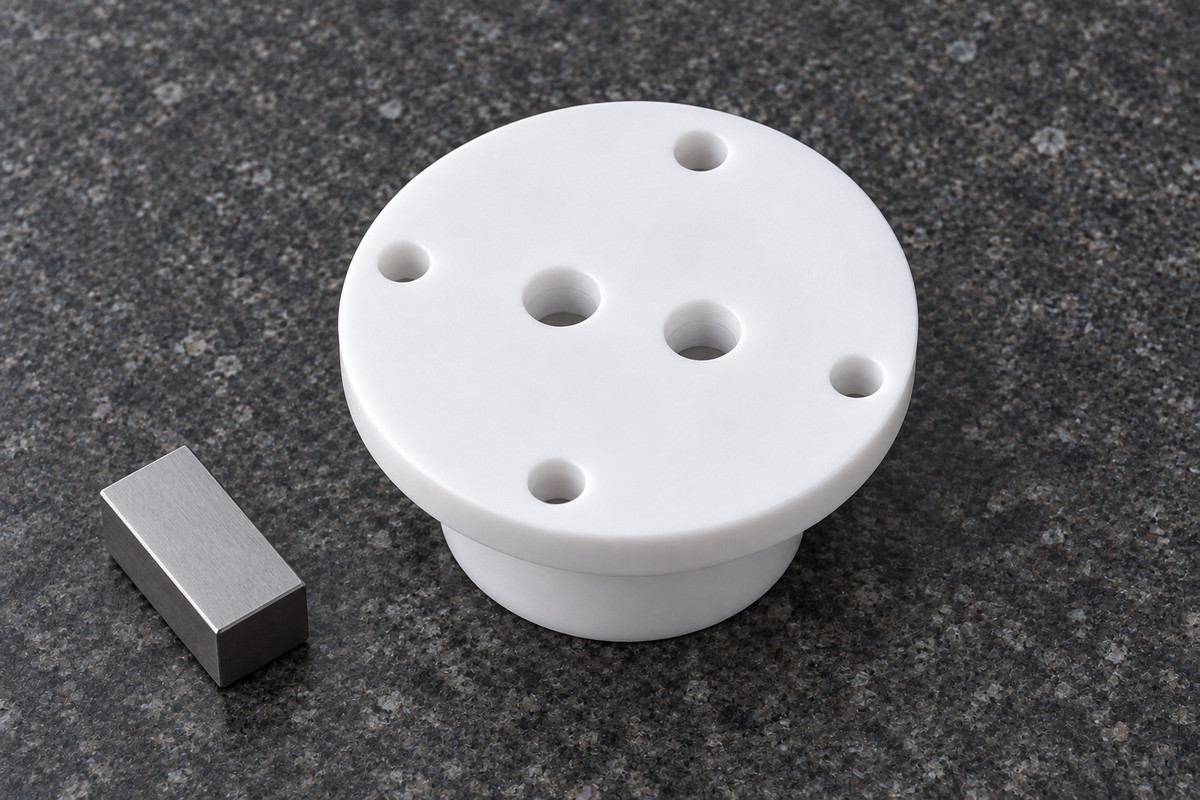

本例为PTFE加热板固定座，主体由薄圆法兰和背面圆柱台阶组成。外围四个小通孔均布，中心两个小孔在背面扩成锥形结构。配图为依据图纸生成的结构示意，不是实物检测或设备运行证明。

图纸数据与来源

内部来源为加热板固定座PTFE二维图：外径32毫米，背面台阶直径20毫米，总高10毫米、法兰厚3毫米；四个直径2.5毫米通孔在直径26毫米圆上均布，中心两个孔直径3.8毫米、中心距8毫米。背面锥孔应结合剖面核对其角度和边界，不把顶面小孔误读为大沉孔。

加工难点拆解

薄法兰与背面台阶需要不同支撑，中心双孔的背面锥形加工又涉及交接薄区。仅检查顶面六个孔不能覆盖剖面结构；夹紧和测量状态也应提前确认，以便评价图纸提出的不得变形要求。

工艺应对思路

无锡CNC加工评审先确认材料供货状态、剖面、基准和孔系，再考虑车削台阶与端面、钻削外围孔及中心孔，换面加工背面锥孔。完成后修整交接边与孔口、清除残屑；实际顺序、支撑和切削参数需由设备条件及试加工确定。

质量检测要点

建议核验外径、台阶直径、总高及法兰厚度，复核外围孔分布圆、中心孔距与背面锥孔边界。检查薄区变形、残屑和端面磕伤；适用的温度、电性能及洁净要求需另行约定，不能从PTFE名称或配图推定。

服务流程与承诺

无锡精密零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
