无锡校准盒地脚加工：浅腔、台阶与安装孔怎样检查？

小型铝合金地脚要兼顾浅腔、台阶和孔位。本文依据校准盒地脚图纸讨论无锡精密零件加工中的装夹、喷砂氧化和复核安排，缺失尺寸先补图，按约定版本交付。

基本介绍

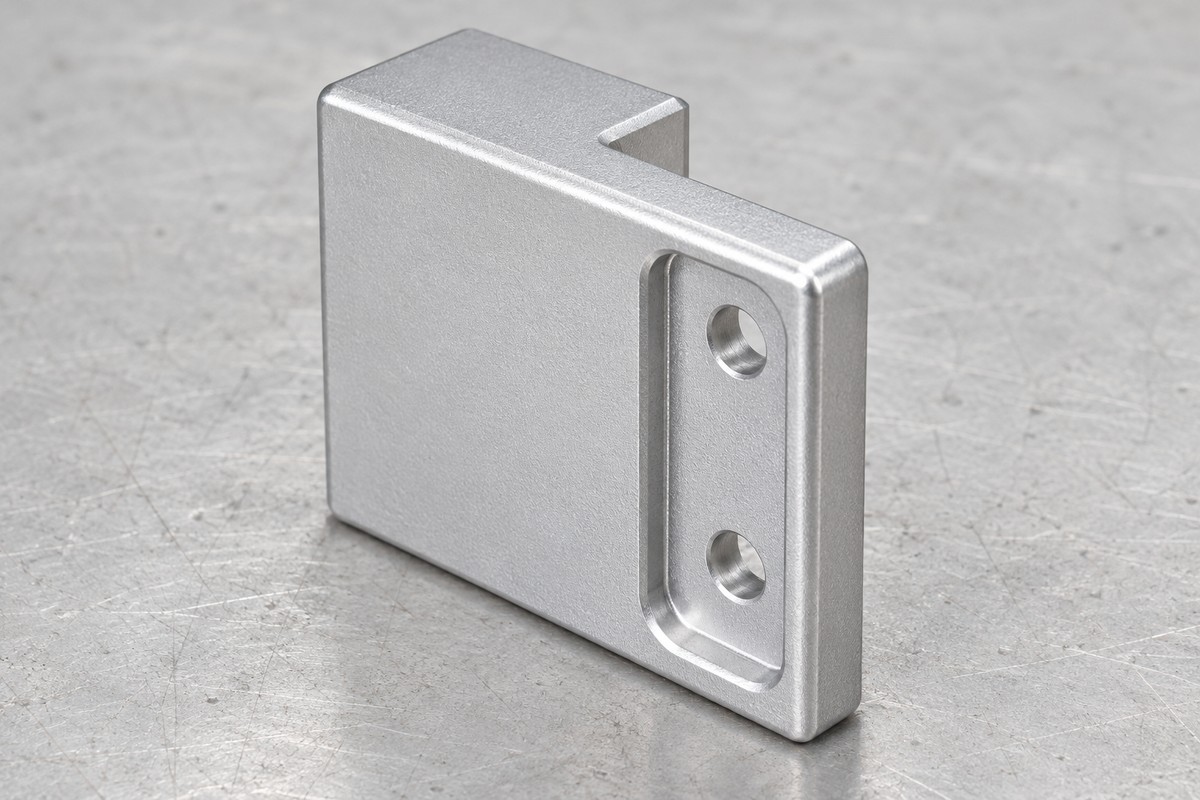

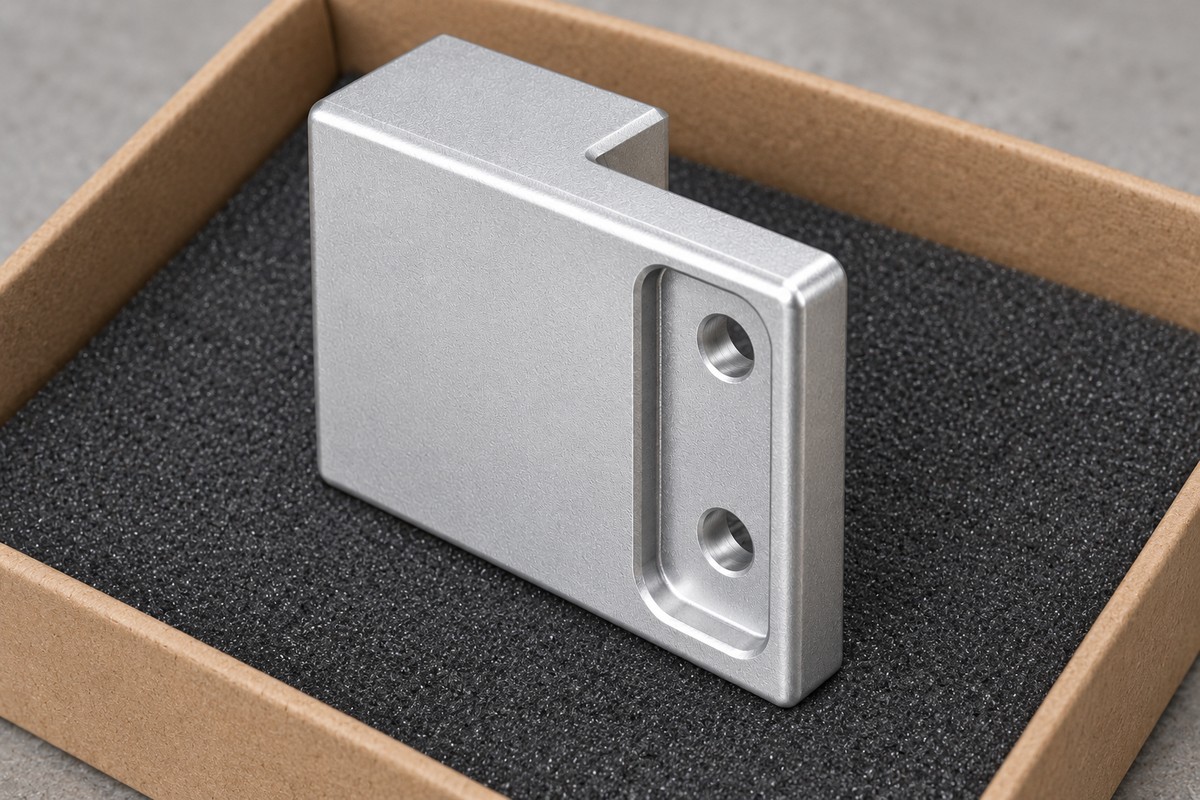

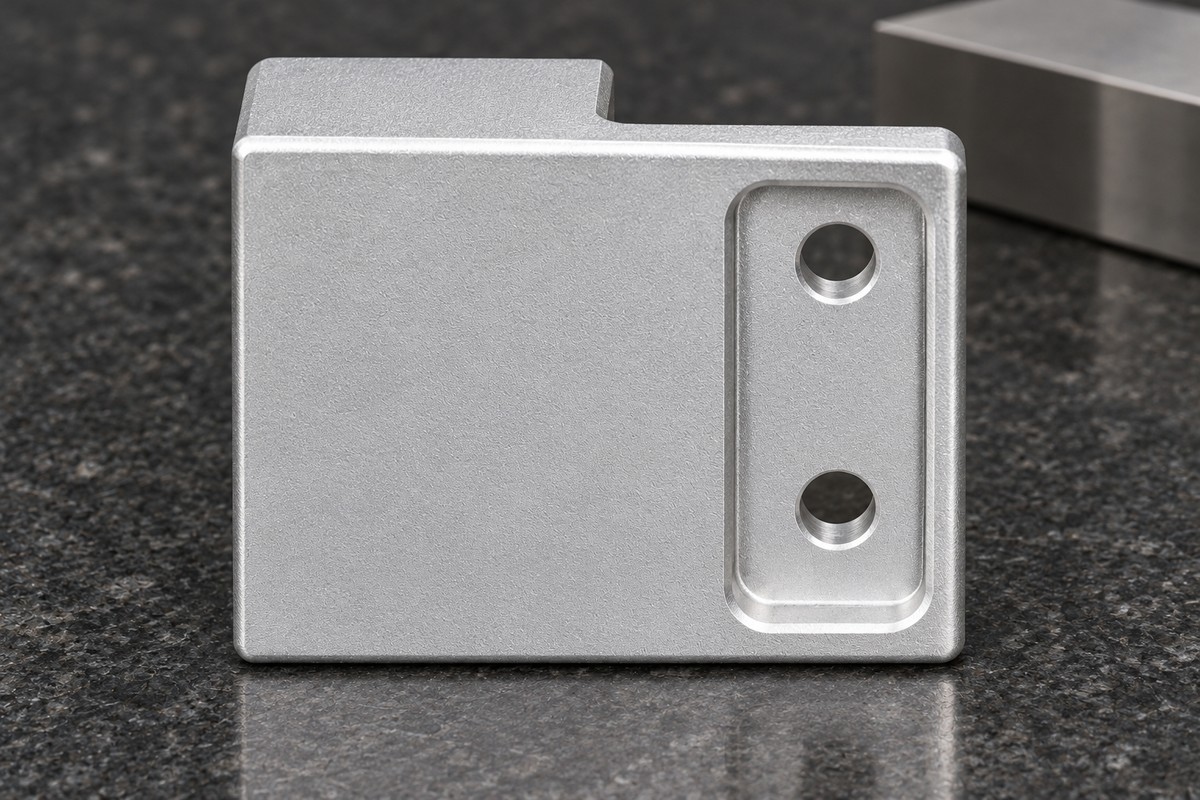

本例图纸名称为校准盒地脚，材料6061-T6，表面要求为喷细砂、亮银阳极氧化。零件呈台阶轮廓，正面浅腔内布置两个安装孔，另一端面还设有浅腔。本文不据此推定该零件的整机性能。

图纸数据与来源

内部依据为校准盒地脚A版二维图：宽度标注25毫米，两安装孔标注直径3.5毫米、中心距15毫米；剖面标注台阶厚度8毫米与13毫米，浅腔深度1.5毫米。图纸注明未注尺寸参考三维模型，因此缺失尺寸必须补齐后才能正式加工。

加工难点拆解

小型地脚的浅腔、薄边与台阶需要合理支撑。边缘修整过度可能改变轮廓，喷砂和氧化又会影响表面状态；加工前应明确哪些面用于安装或支承，哪些尺寸需在表面处理后验收。

工艺应对思路

无锡CNC加工建议先审查二维图与模型版本，再确定基准和装夹位置，依次安排外形台阶、浅腔和安装孔加工。按图去除毛刺与锐边，再进行约定的喷细砂和亮银阳极氧化；表面处理前后保留必要复核项目。

质量检测要点

建议复核台阶尺寸、两孔孔距与孔口、浅腔深度、支承面及圆角，检查喷砂氧化外观与磕碰。未注尺寸不能从生成图反推；无锡小批量零件加工应使用同一确认版本安排首件与后续抽检。

服务流程与承诺

无锡精密零件加工按图纸与数量确认、材料及工艺评审、报价交期确认、加工、首件复核、表面处理与检验、包装交付推进。资料按项目管理，变更先确认；验收以双方书面约定为准，质量问题按责任协商返修、重做或其他处理方式。

常见问题

只有二维图能报价吗？
可先评估。缺失尺寸、螺纹参数或表面要求应补齐后再确定正式报价和交期。

小批量和研发散件如何安排？
提供数量、材料状态、关键公差和交期要求，评审装夹及首件确认方式后安排。

配图能作为检验依据吗？
不能。本文配图为依据图纸生成的结构示意，不是实物照片或检测报告；尺寸、材料和交付状态以确认图纸及检验资料为准。
